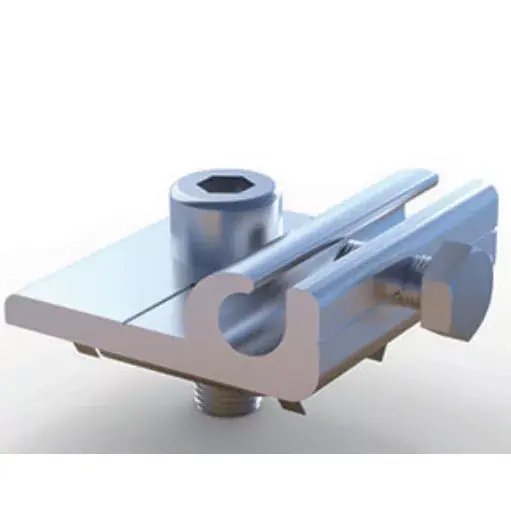

DIN 912 varžtas su flanšo veržle
„Topfencesolar“ yra geriausias DIN 912 varžtų su flanšine veržle tiekėjas, gamykla įsikūrusi Siamene Kinijoje. Įvairių dydžių ir skersmenų modelius galima pritaikyti specialiam montavimui nuo saulės, pavyzdžiui, tvirtinimui prie bėgių, spaustukų tvirtinimui, kabliukų tvirtinimui ir kt. Nerūdijančio plieno medžiaga yra stabili ir ilgaamžiška saulės energijos montavimo konstrukcijoms, todėl ją labai palankiai vertina dauguma EPC įmonių, laikiklių platintojų ir statybos įmonių.
Prekės ženklo pavadinimas:Topfencesolar
Gaminio medžiaga:8.8 laipsnio paviršiaus apdorojimas
Produkto funkcija:Pritvirtinkite priedus
Tarnavimo laikas:≥25 metų
Prekės ženklo pavadinimas:Topfencesolar
Gaminio medžiaga:8.8 laipsnio paviršiaus apdorojimas
Produkto funkcija:Pritvirtinkite priedus
Tarnavimo laikas:≥25 metų
Kaip profesionalus Kinijos gamintojas ir tiekėjas, Xiamen Topfencesolar pagamintas DIN 912 varžtas su flanšo veržle yra specialiai sukurtas saulės kolektorių laikiklių sistemų tvirtinimui ir prijungimui. Jame yra apsaugos nuo atsipalaidavimo, hidroizoliacijos ir konstrukcijos slėgio sklaidos funkcijos ir kt.
Specifikacija
Standartų lygis: 6,8-8,8 klasė
Medžiaga: anglinis plienas
Dydis: M8, M10 ir daugiau galimų variantų.
Ilgis: metrinis 10–3000 mm arba colis nuo 3/8 colių iki 12 colių
Paviršiaus apdorojimas: baltas cinkas, juodasis cinkas
Daugiau procedūrų: paprastas, juodasis oksidas, HDG, dakromentas,
Nikeliuotas ir kt.
Galva: flanšas, šešiakampis, apvalus, T formos ir kt.
Veržlė: šešiakampė flanšo galvutė
Varžto tipas: šešiakampė flanšo galvutė
Priedai: poveržlė, medžiaga plastikas

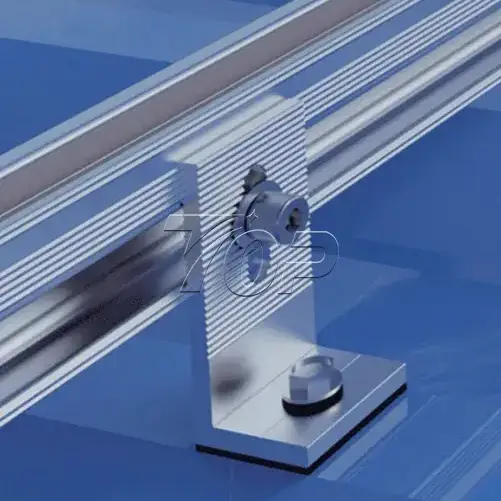

Funkcijos: sandarinimo varžtas, saulės spaustukų tvirtinimas, saulės bėgiai ir kt.

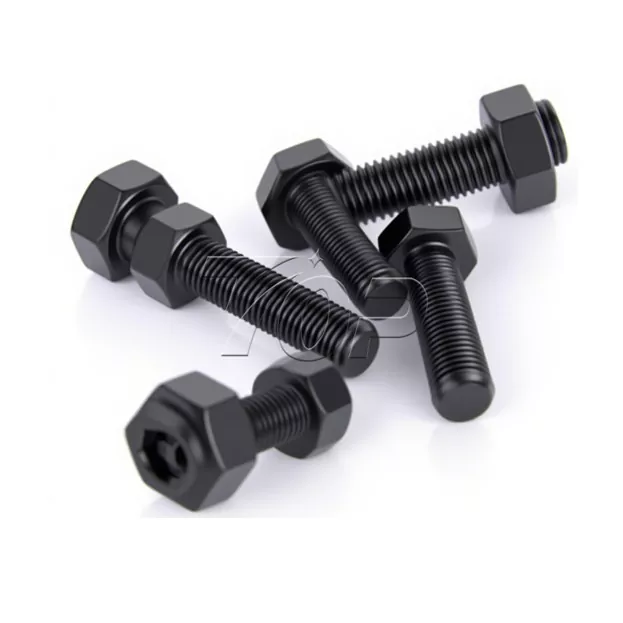

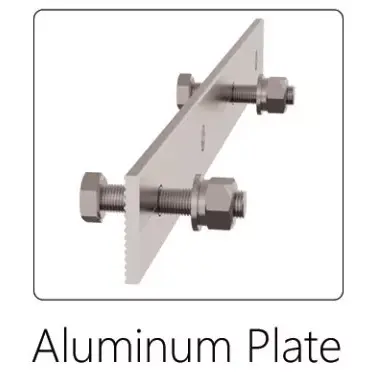

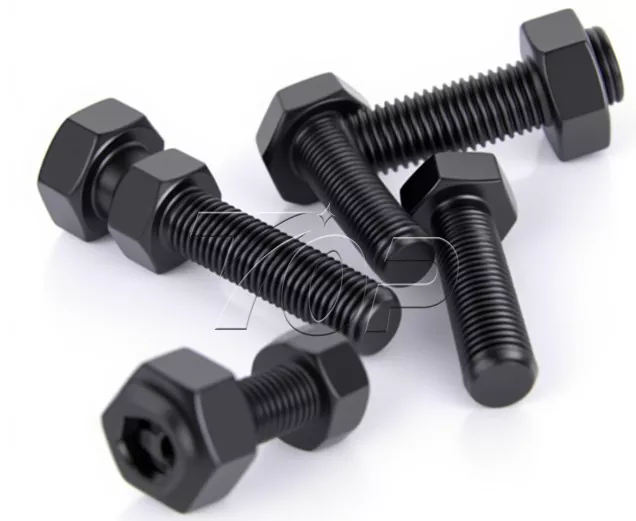

DIN 912 varžtas su flanšine veržle dažnai naudojamas saulės kolektorių montavimo projektuose, siekiant priveržti laikiklių jungtis. Galvos dalis yra cilindro formos su šešiabriaune skyle, kad būtų lengva priveržti ir išardyti šešiabriauniu veržliarakčiu. Varžto strypas yra sriegiuotas ir, pritvirtinus veržlę, galima tvirtai sujungti du ar daugiau komponentų.
Saulės sistema turi ilgą laiką atlaikyti vėją, saulę, lietų ir kitą sudėtingą gamtinę aplinką, mūsų aukštos kokybės varžtai ir veržlės gali užtikrinti patikimesnį jungties stiprumą ir stabilumą, kad saulės kolektorių moduliai ir laikikliai neatsilaisvintų ir nenukristų esant įvairioms darbo sąlygoms.
|
Funkcija |
DIN 912 varžtas su flanšo veržle |
Standartinė veržlė |
|
Atsparumas vibracijai |
Dantytas flanšas įsirėžia į paviršių ir neleidžia atsilaisvinti nuo vėjo / oro vibracijų |
Reikalinga papildoma užrakto poveržlė arba sriegių laikiklis |
|
Hidroizoliacija |
Integruota EPDM poveržlė sukuria atsparų oro sąlygoms sandarinimą |
Nėra sandarinimo galimybių – gali patekti į vandenį |
|
Diegimo efektyvumas |
Iš anksto surinkta konstrukcija, lengvas montavimas |
Reikalingi keli komponentai (veržlė + poveržlė + užrakto poveržlė) |
|
Krovinio paskirstymas |
Platus flanšo pagrindas skleidžia suspaudimo jėgą (apsaugo plonas bėgių medžiagas) |
Koncentruotas slėgis gali deformuoti aliuminio bėgius |
|
Atsparumas korozijai |
304/316 nerūdijančio plieno parinktys atšiaurioms aplinkoms |
Paprastai paprastas anglinis plienas, jei nenurodyta |
|
Vagysčių prevencija |
Daugeliui konstrukcijų pašalinti reikalingi specialūs įrankiai |
Standartinė šešiakampė forma lengvai nuimama |
|
Ilgalaikė priežiūra |
Išlaiko suspaudimo jėgą per 25+ metų sistemos tarnavimo laiką |
|
Įprastos flanšinės veržlės specifikacijos PV montavimo matmenų projektavimo brėžiniuose (toliau pateikiama informacija apie bendrus matmenis, vienetas: mm)
|
Nominalus skersmuo (d) |
Pikis |
b |
dk (maks.) |
K (maks.) |
S |
|
M3 |
0.5 |
18 |
5.5 |
3 |
2.5 |
|
M4 |
0.7 |
20 |
7 |
4 |
3 |
|
M5 |
0.8 |
22 |
8.5 |
5 |
4 |
|
M6 |
1 |
24 |
10 |
6 |
5 |
|
M8 |
1.25 |
28 |
13 |
8 |
6 |
|
M10 |
1.5 |
32 |
16 |
10 |
8 |
|
M12 |
1.75 |
36 |
18 |
12 |
10 |
|
M16 |
2 |
44 |
24 |
16 |
14 |
|
M18 |
2.5 |
48 |
27 |
18 |
14 |
