Aukštos kokybės ir patvarūs saulės kolektorių stogo laikiklių tiekėjas

Topfencesolar pirmauja MTTP ir saulės kolektorių stogo tvirtinimo sistemų projektavimo srityje. Profesionaliai siūlome vieno langelio saulės energijos sprendimus. Mūsų sistemos apimaSaulės kolektorių montavimas plokščiu stogu, Metalinio stogo tvirtinimo sistema, Saulės kolektoriaus montavimo ant žemės, stoglangio saulės kolektorių sistema, BIPV saulės stogo sistema ir agrivoltaics saulės sistema.

Saulės elektrinės statyba tiesiai ant esamų pastatų stogo ir nereikia užimti papildomos žemės. Tai populiarus miesto energijos transformavimo sprendimas šiais laikais. Stogo saulės kolektorių sistema puikiai derina saulės konstrukcijas ir stogą kaip vientisą ir vientisą konstrukciją.

Kokius stogus galima įrengti su saulės baterijomis?

Stogo kategorija:

Plytelių stogas	Metalinis stogas	Asfaltinis stogas	Betoninis stogas

Metaliniai stogai, tokie kaip stovimas siūlių stogas, gofruotoji plokštė ir kt.

Šlaitinio čerpinio stogo dugnas su medine sija

Šlaitinis arba plokščias asfaltuotas stogas

Cementinio tipo betoninis stogas

Daugiau kategorijų…

1. Metaliniam stogui išmatuokite stogo dydį. sistema suprojektuota pagal jūsų esamo stogo dydžio duomenis, kaip nurodyta toliau.

2. Topfencesolar inžinierių komanda atitinkamai parinks geriausią stogų sprendimą.

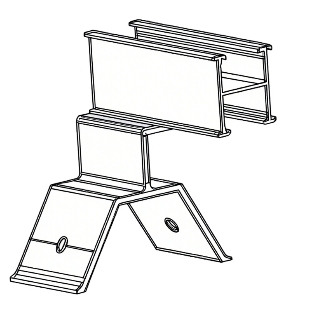

a. Metalinis stogas pasirenkant stogo apkabas su H bėgiais optimizuota sistema, lengvas ir greitas montavimas.

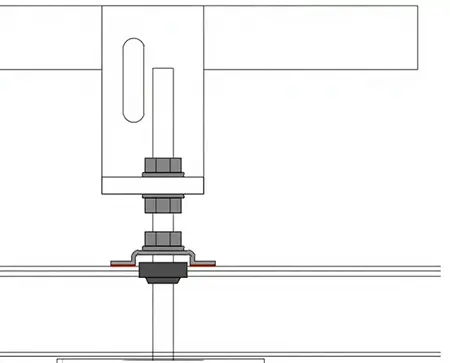

b. L formos pėdelės su varžtų sistema gofruoto metalo stogui.

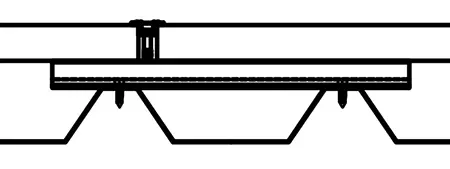

c. Mini Rail sistema optimizavo konstrukciją, kad pakrovimo svoris būtų kuo mažesnis.

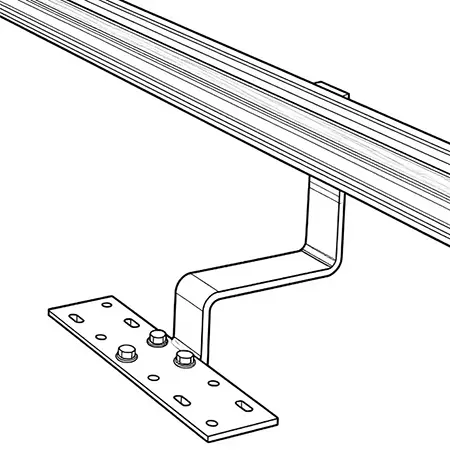

d. Čerpiniai stogai, galime rinktis naudojant stogo kabliuką /dviejų galvučių varžtus + bėgių sistemą.

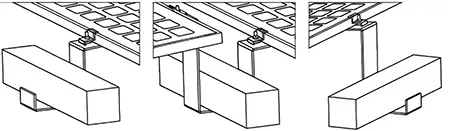

e. Plokščias stogas dažniausiai naudojo balasto sistemą arba trikojo dizainą.

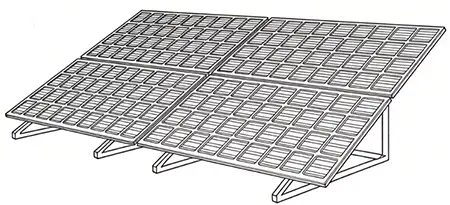

f. Trikojo konstrukcija gali atitikti skirtingus kampus ir aukštą pritaikymą, kad būtų galima geriau gaminti saulės energiją ant plokščių ar šlaitinių stogų.

Prašome daugiau sprendimųsusisiekite su mumis, pateiksime sprendimus dėl jūsų stogo.

Stogo montavimo konstrukcijos projektavimo veiksniai:

Projektavimo apkrova

Daiktai	Parametras (informacijos pavyzdys žemiau)
Skydelio matmenys	2278113430
Skydelio svoris	30 kg
Skydelio orientacija	Vertikalus arba kraštovaizdis
Skydelio kiekis/ rinkinyje	1 × 2 = 2 vnt
Pakreipimo kampas	11°
Regioninis vėjo greitis	72 m/s (3 s gūsio greitis)
Sniego apkrovos ant žemės	0 Kpa
Vietovės kategorija	3
Maksimalus aukštis	10 m
Diegimo svetainė	Stogas
Regionai	C
Dizaino standartas	AS/NZS 1170 (pavyzdys)

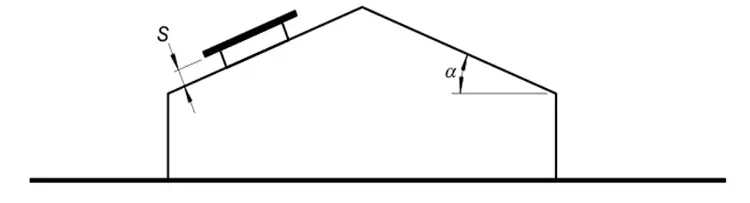

Jei α = 11 °
kada,	θ = °, teigiamas	= 0,600
kada,	θ = 0 °, neigiamas	= -1.400

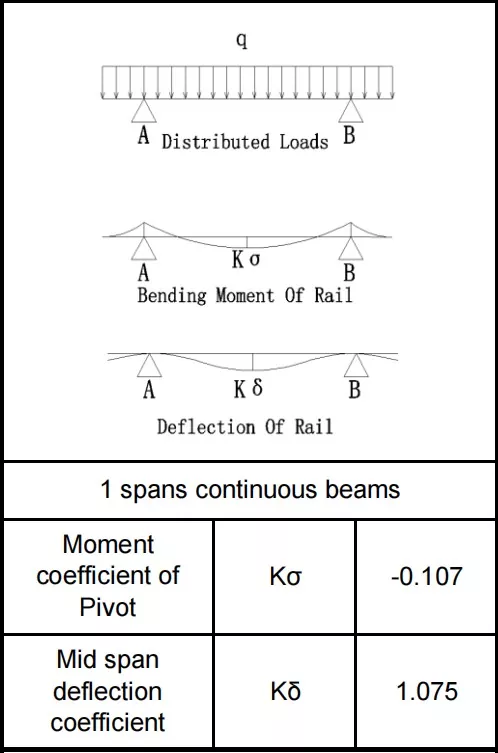

Struktūros įtempių skaičiavimas

Vieno bėgio apkrovos pločio eskizo žemėlapis

Atstumas L = 1,050 m

Konsolė Ls=0,200 m

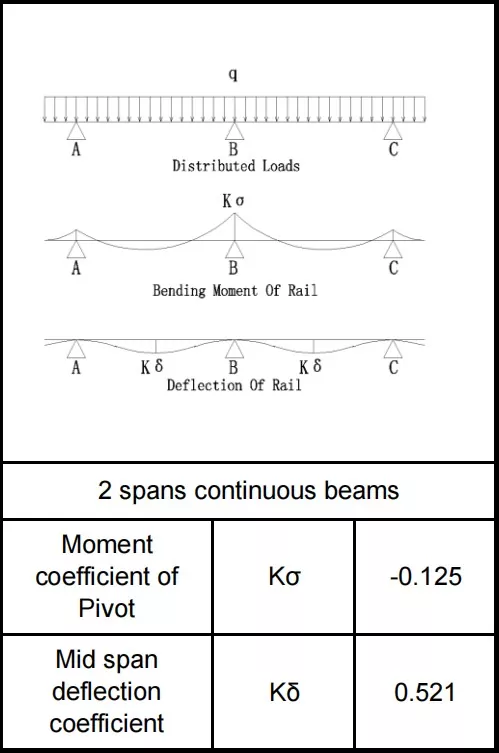

Tarpų kiekis n=2

Pasvirimo kampas θ=11°

Pakrauto bėgių plotis B=0,759 m

Krovinių deriniai

Bėgių krovinių deriniai
		X Asix -Qx (N/m)	Y Asix-Qy (N/m)
Įkelti	Fiksuota apkrova-G	17.49	89.97
	Vėjo apkrova-W1	0	718.39
	Aukštyn vėjo apkrova-W2	0	-1676.24
	Sniego apkrova-S	0.00	0.00
Krovinių deriniai	1.35G	23.61	121.46
	1.2G+0.6S	20.99	107.96
	1.2G+W1	20.99	826.35
	0,9G+W2	15.74	-1595,27

Saugios stogo saulės baterijos konstrukcijos projektavimas turėtų būti atliekamas saugiomis skaičiavimo situacijomis, kad būtų palaikoma ilgalaikė konstrukcija.

Mūsų konstrukcijos tarnavimo laikas yra ≥ 25 metai

Garantija 10 metų.

View as

Saulės trikampio balasto plokščio stogo montavimo sistema

Kaip profesionalus gamintojas, norėtume pateikti jums aukštos kokybės saulės trikampio balasto plokščio stogo montavimo sistemą. Plokščio stogo montavimo sistema yra sukurta įvairiems plokščių stogų saulės kolektorių montavimui su neprasiskverbiančia konstrukcija. „Topfencesolar“ sukurta ši balastu apsaugota sistema pašalina stogo prasiskverbimo poreikį ir pašalina vandens nutekėjimo į stogą riziką. Tai idealus sprendimas komerciniams ir pramoniniams plokščių stogų darbams, kuris yra gerai patikrintas ir plačiai naudojamas Europoje, Šiaurės Amerikoje, MENA ir APAC regionuose. .
Prekinis ženklas:Topfencesolar
Gaminio medžiaga:Al6005-T5
Produkto funkcija:Balasto modelio montavimas stogo saulės kolektorius
Tarnavimo laikas:≥25 metų

Peržiūrėti daugiau >> Siųsti užklausą >>

Balasto plokščio stogo saulės energijos montavimo sistema

Kaip profesionalus gamintojas, Topfencesolar plokščio stogo saulės elementų montavimo sistema, sukurta atsižvelgiant į didelį vėjo greitį ir gausų sniegą, laikantis jūsų statybos taisyklių.
Topfencesolar Ingieneer komanda kuria idealią balasto sistemą pagal jūsų stogo konstrukciją, tiksliai apskaičiuodama konstrukcijos apkrovą. Siūlome sustiprinti balastinę konstrukciją, imituojančią vėjo apkrovą, sniego apkrovos skaičiavimus ir tuščiąją apkrovą, taip pat siūlome visapusišką saugos sprendimą jūsų plokščiam stogui.
Prekės ženklo pavadinimas:Topfencesolar
Gaminio medžiaga:Aliuminis
Produkto funkcija:Balasto palaikymo sistema
Tarnavimo laikas:≥25 metų

Peržiūrėti daugiau >> Siųsti užklausą >>

Plokščio stogo saulės energijos montavimo rinkinių sistema

Xiamen Topfencesolar yra vienas iš pirmaujančių saulės energijos montavimo gaminių gamintojų Kinijoje, tiekiame aukštos kokybės plokščio stogo saulės energijos montavimo rinkinių sistemą. Profesionalus dizainas ir OEM paslaugos gali būti teikiamos atsižvelgiant į klientų poreikius.
Prekės ženklo pavadinimas:Topfencesolar
Gaminio medžiaga:Aliuminis Al 6005-T5/ T6, karštai cinkuotas plienas
Produkto funkcija:Montavimas ant metalinio stogo saulės
Tarnavimo laikas:≥25 metų

Peržiūrėti daugiau >> Siųsti užklausą >>

Saulės balasto tvirtinimo sistema

Kaip profesionalus gamintojas, Topfencesolar pagaminta neprasiskverbianti saulės balasto tvirtinimo sistema yra stabilus ir negręžiamas sprendimas saulės kolektoriams, montuojamiems ant stogų. Saulės kolektorių tvirtinimui naudojami svertiniai betoniniai blokai, tokie kaip betoninės plokštės arba balasto padėklai. Norint prasiskverbti į betoninius stogus, nereikia naudoti išsiplėtimo inkaro varžtų. Supaprastintas sprendimas išlaiko stogo vientisumą, sutrumpina montavimo laiką, pašalina vandens nutekėjimo riziką. Pigus, paprastas ir greitas saulės kolektorių montavimas.
Prekės ženklo pavadinimas:Topfencesolar
Gaminio medžiaga:Karštai cinkuotas Q235 plienas
Produkto funkcija:Montavimas ant metalinio stogo saulės
Modulio orientacija:Kraštovaizdis arba vertikalus

Peržiūrėti daugiau >> Siųsti užklausą >>

Plytelių stogo kablio tvirtinimo sistema

„Topfencesolar“ prekės ženklo čerpinio stogo tvirtinimo sistema, pagaminta iš Kinijos, yra paprastas ir greitas montavimo sprendimas saulės kolektorių plokštes tvirtinti ant šlaitinio čerpinio stogo, tvirtinant ant čerpinio stogo kabliukų ir aliuminio bėgių su spaustukais. Nereikia suvirinti vietoje ir nepažeisti stogo konstrukcijos.
Prekės ženklo pavadinimas:Topfencesolar
Gaminio medžiaga:SUS304 plienas
Produkto funkcija:Gyvenamųjų, komercinių ar pramoninių čerpių stogai
Tarnavimo laikas:20 metų

Peržiūrėti daugiau >> Siųsti užklausą >>

Plytelių stogo saulės montavimas

Kaip profesionalus gamintojas, „Topfencesolar“ specializuojasi čerpių stogo saulės kolektorių sistemos, skirtos čerpiniam stogui, tyrimų ir plėtros srityje. Aliuminio medžiaga yra lengva, atspari korozijai ir lengva montuoti. Aliuminio kabliukai gali išlaikyti čerpinį stogą (wanzheng) ir saugumą. Ši taikomųjų programų rinka apima Europą, pvz., Vokietiją, Ispaniją, Italiją, Nyderlandus ir kt., ir Azijos šalis, tokias kaip Indoenzija, Tailandas, Vietnamas ir kt.
Produkto prekės ženklas:Topfencesolar
Gaminio medžiaga:Aukštos kokybės aliuminis
Produkto funkcija:Stogo kabliukas tvirtina bėgius ir palaiko saulės baterijas
Tarnavimo laikas:≥25 metų

Peržiūrėti daugiau >> Siųsti užklausą >>

Kaip patikimas Saulės kolektorių stogo laikikliai gamintojas ir tiekėjas Kinijoje, turime savo gamyklą. Norėdami gauti pritaikytų produktų kainoraštį, susisiekite su mumis.
