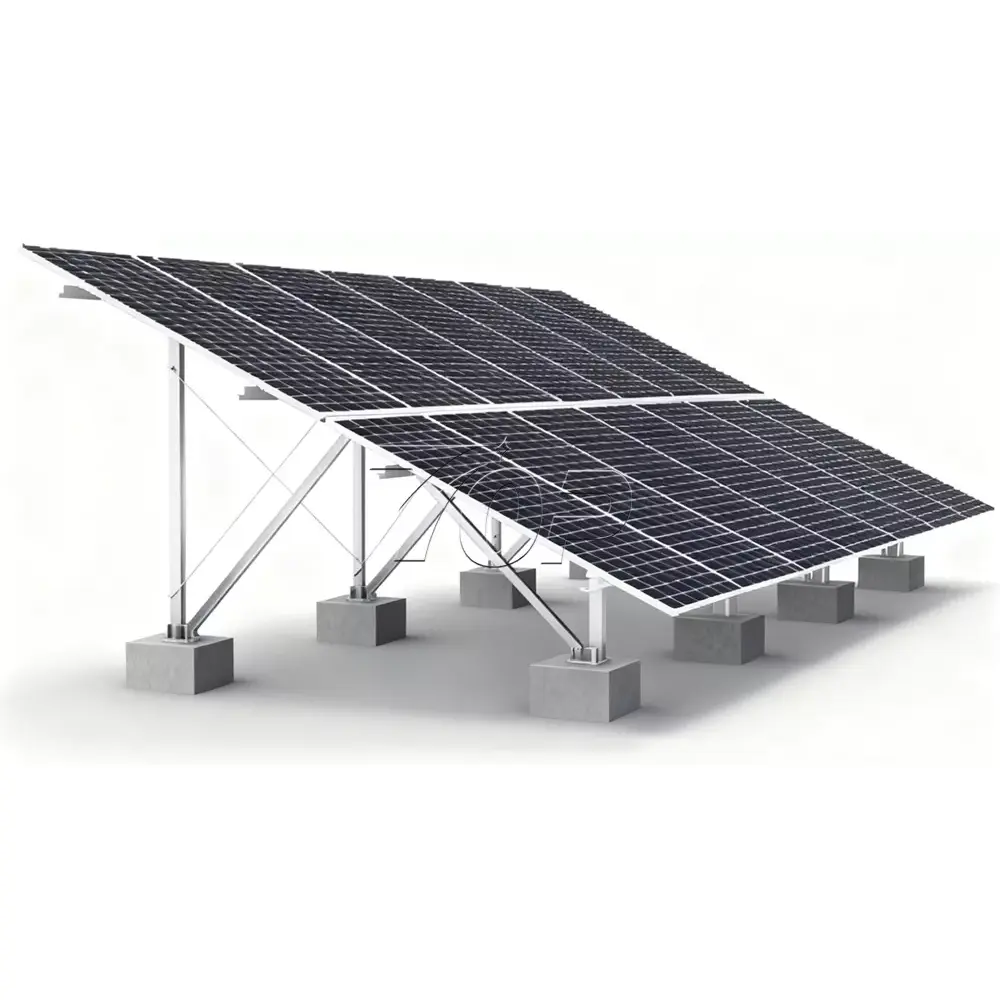

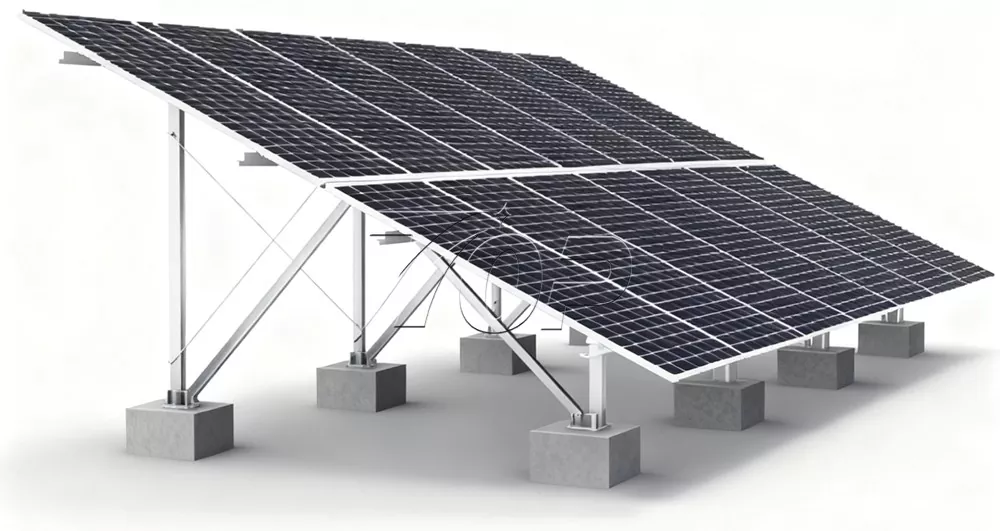

Antžeminė saulės kolektorių tvirtinimo sistema

Kaip profesionalus Kinijos gamintojas ir tiekėjas, „Topfencesolar“ prekės ženklo „Ground Solar Mounting Racking“ sistema yra specialiai sukurta skaičiuojant subrendusią vėjo / sniego apkrovą. Skirtumas nuo aliuminio arba karštai cinkuoto plieno, mes naudojame naujausią cinkuoto aliuminio magnio dengimo technologiją Zn-Al-Mg.

ZAM medžiagos principas:

Cinko aliuminio magnio konstrukcija pasižymi puikiomis antikorozinėmis savybėmis.

(Daugiau dydžių siūlo parinktis)

Antikorozinis principas daugiausia priklauso nuo lydinio elementų sinergetinio poveikio: cinkas, kaip pagrindinis aukojamas anodo elementas, rūdija labiau nei geležis, taip apsaugodamas atraminį pagrindą; aliuminis ant paviršiaus gali sudaryti tankią oksido plėvelę, dar labiau trukdant ėsdinančių terpių invazijai; magnis gali patobulinti grūdelių struktūrą, padidindamas lydinio atsparumą korozijai ir mechanines savybes. Dėl šio kelių lydinių derinio cinko aliuminio magnio atramos turi daug ilgesnę antikorozinę tarnavimo laiką nei tradicinės antikorozinės atramos, tokios kaip paprastos cinkuotos sudėtingoje ir atšiaurioje aplinkoje. Tai efektyviai užtikrina ilgalaikį stabilų saulės kolektorių ir kitų sistemų veikimą bei sumažina priežiūros išlaidas ir korozijos keliamus pavojus saugai.

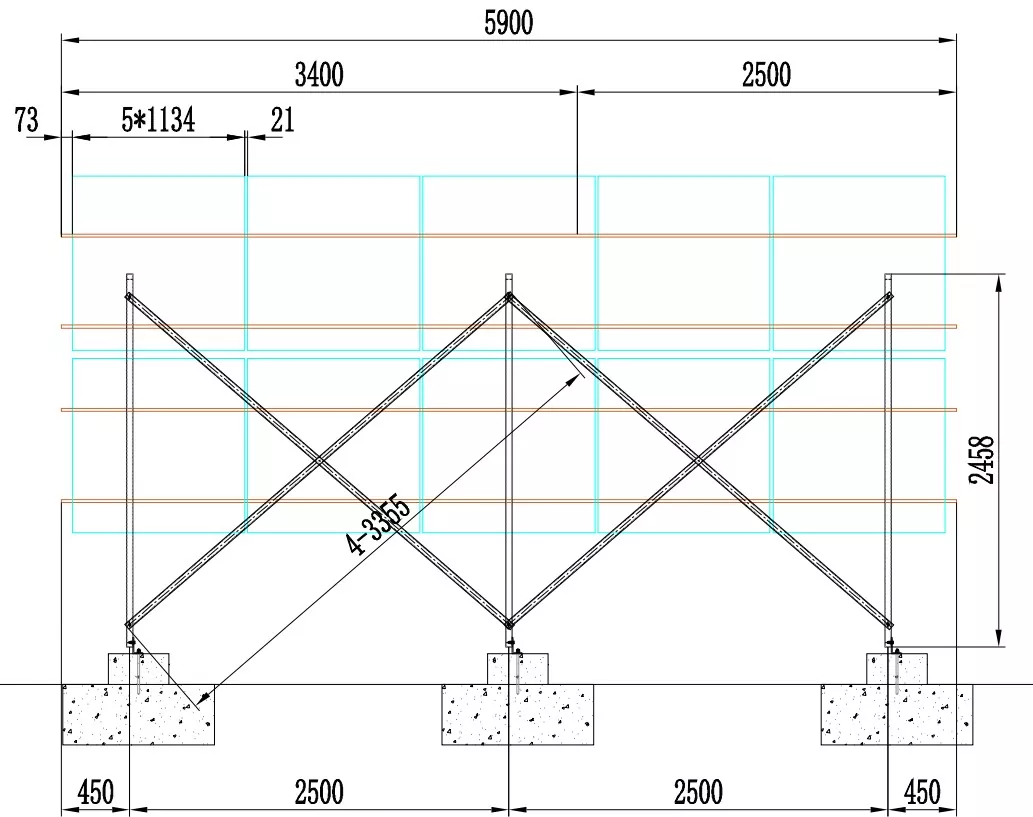

Struktūros duomenys:

Konstrukcijos pavadinimas: Žemės plieninė saulės energijos montavimo sistema

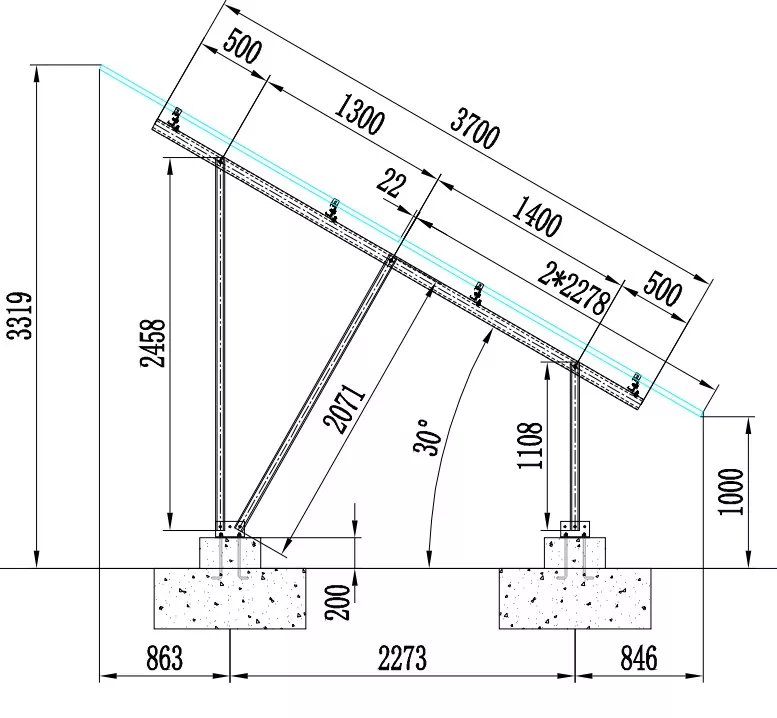

Minimalus aukštis tarp saulės kolektorių apačios ir grindų: 1000 mm.

Maksimalus aukštis 3319 mm

Pasvirimo kampas: 30°

Pagrindas: Betonas

Saulės kolektorių masyvo eilė: 2 plokštės

Diegimo orientacija: vertikali (taip pat galima pritaikyti portretą)

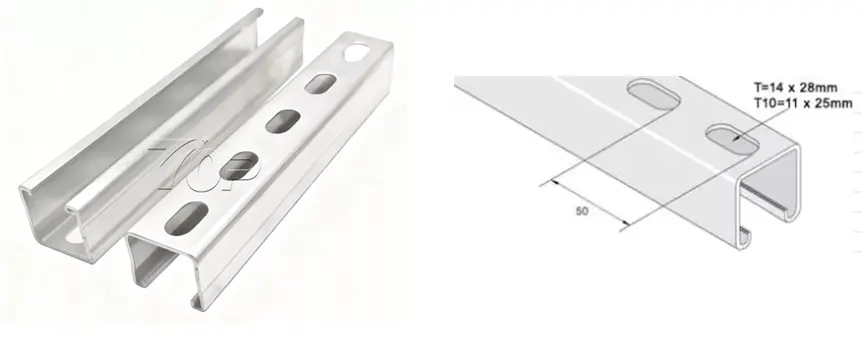

Nugaros briauna: U formos ZAM plienas su skylutėmis

Medžiaga: ZAM

Tvirtinimo detalė: SUS304 varžtas / veržlės / varžtai

„Topfencesolar“ struktūros BOM

U formos dydis gali būti pritaikytas skirtingiems dydžiams.

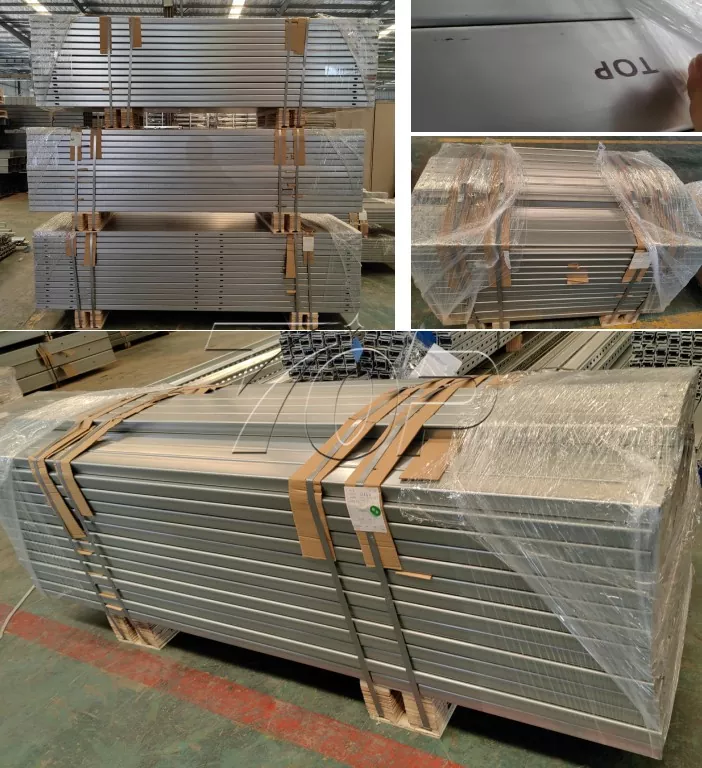

Baigtos gamybos nuotraukos.

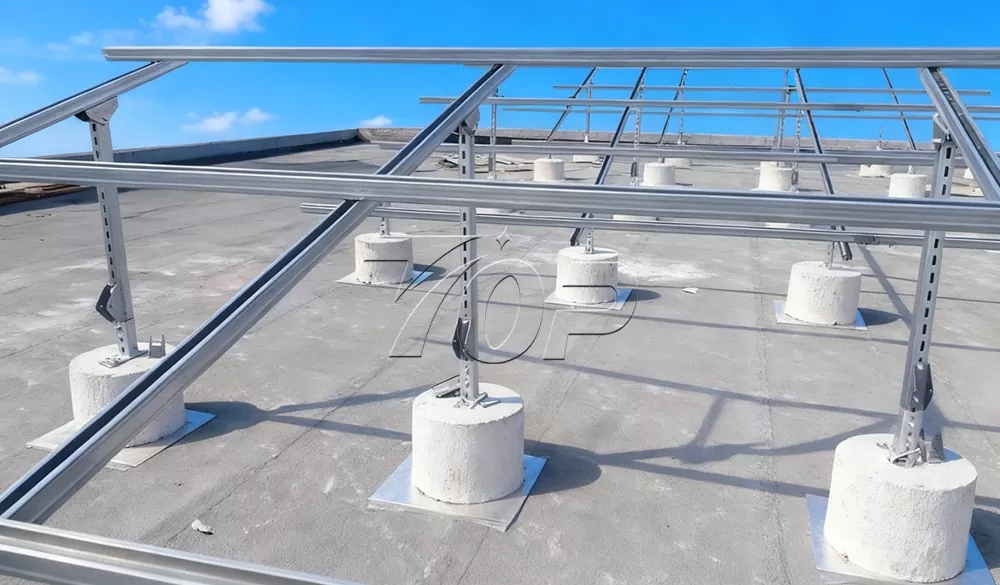

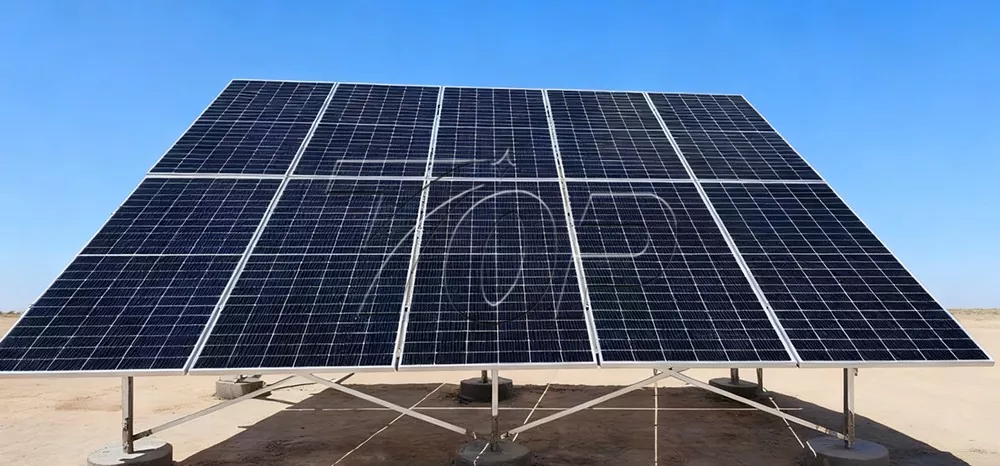

Tikros taikymo bylos
