Kaip užtikrinti, kad saulės kolektorių montavimas ant čerpinio stogo būtų saugus jūsų plytelėms?

Straipsnio santrauka

Čerpiniai stogai yra gražūs, patvarūs ir (kartais) negailestingi. Didžiausia baimė, kuria dalijasi dauguma namų savininkų ir montuotojų, yra paprasta: „Ar mano stogas nepratekės arba įskils įdėjus saulės energiją? Šiame vadove paaiškinama, kas iš tikrųjų gaminaSaulės kolektorių montavimas ant čerpinio stogo patikimas – nuo ​​čerpių tipų ir stogo konstrukcijos supratimo iki tinkamo montavimo būdo pasirinkimo, vandens įsiskverbimo prevencijos ir ilgalaikės priežiūros planavimo. Taip pat rasite praktinių kontrolinių sąrašų, montavimo metodų palyginimo lentelę ir DUK, padėsiančius išvengti brangių klaidų, o stogas atrodys ryškus.

Turinys

• Trumpas kontūras
• Kodėl čerpiniams stogams reikia kitokio saulės energijos montavimo būdo
• Prieš montavimą atliekami patikrinimai, kurie užkerta kelią 80 % problemų
• Plytelių stogų montavimo būdai
• Nutekėjimo prevencija: kas svarbiau už sandariklį
• Darbo detalės, skiriančios „Puikus“ nuo „Nepriekaištingos“
• Saulės čerpinio stogo priežiūra ir vėlesnė priežiūra
• Aparatinės įrangos ir palaikymo, kuriuo galite pasitikėti, pasirinkimas
• DUK

Trumpas kontūras

• Supraskite savo čerpinį stogą: molis prieš betoną ir šiferį ir kodėl skiriasi trapumas.
• Prieš liesdami vieną čerpę, patikrinkite konstrukciją, paklotą ir stogo būklę.
• Pasirinkite tinkamą montavimo strategiją: kabliukus, keitimo plyteles ar paaukštintus atskirties sprendimus.
• Pirmenybę teikite vandens tvarkymui: mirksėjimas ir tinkamas integravimas įveikia „daugiau sandariklio“.
• Montuokite su plytelėmis saugiu valdymu, tinkamu atstumu ir apkrova.
• Suplanuokite apžiūras ir techninę priežiūrą, kad našumas išliktų aukštas, o stogas išliktų sausas.

Kodėl čerpiniams stogams reikia kitokio saulės energijos montavimo būdo

Kai žmonės ieškoSaulės kolektorių montavimas ant čerpinio stogo, jie paprastai nesijaudina dėl plokščių. Jie nerimauja dėl stogo. Plytelių sistemos nuleidžia vandenį kitaip nei asfalto čerpės, o pačios plytelės nėra skirtos „suspausti“ ar suspausti. Jie yra daugiasluoksnės sistemos dalis: plytelės + grebėstai (daugeliu atvejų) + paklotas + paklotas + konstrukcija.

Tai reiškia, kad sėkmingas čerpinio stogo saulės projektas yra mažiau susijęs su žiauria jėga, o su pagarbia integracija:

• Plytelės gali įtrūkti, jei apkrovos yra koncentruotos(neteisingai žengiate, per daug priveržiate aparatūrą arba prispaudėte kabliuką po sandaria plytele).
• Hidroizoliacija dažniausiai priklauso nuo pakloto, todėl kiekvienas stogo įdubimas turi būti traktuojamas kaip svarbi detalė.
• Plytelių profiliai skiriasi(plokščia, S-plytelių, ispanų, misija), kuri turi įtakos tam, kaip tvirtinimai nuvalo plytelę be įtempimo.
• Keitimas yra lėtesnis ir brangesnisjei sunku rasti tinkančių plytelių, todėl „padarykite tai teisingai vieną kartą“ yra svarbesni.

Prieš montavimą atliekami patikrinimai, kurie užkerta kelią 80 % problemų

Prieš užbaigiant bet kokį montavimo išdėstymą, reikia patikrinti tikrovę. Čerpinis stogas gali atrodyti puikiai nuo važiuojamosios dalies ir vis tiek būti netinkamas nedelsiant montuoti. Štai ką reikia patikrinti iš anksto.

• Stogo amžius ir būklė: pirmiausia reikia pašalinti trapias plyteles, neveikiantį paklotą, nukarusią paklotą arba plačiai paplitusius įtrūkimus.
• Plytelių tipas ir profilis: molinės čerpės dažnai yra trapesnės už betoną; šiferis turi savo tvirtinimo taisykles.
• Pakloto sveikata: jei paklotas beveik nebeeksploatuojamas, saulės energija gali užblokuoti būsimus galvos skausmus.
• Gegnių / santvarų vieta: stovai turi būti ant konstrukcijos, o ne „kur, kas jaučiasi tvirta“.
• Vėjo / sniego poveikis: pakrančių vėjai, kalnagūbrio turbulencija, stipraus sniego zonos – visa tai keičia atstumą ir techninės įrangos reikalavimus.
• Privažiavimo ir saugumo planavimas: plytelėmis saugūs pasivaikščiojimo takai, sustojimai ir vieta, kur bus laikomos pašalintos plytelės.

Greitas kontrolinis sąrašas, kurį galite naudoti vietoje

• Ar galime patikimai nustatyti gegnes/santvaras ir jas pažymėti?
• Ar plytelės pakeliamos švariai, nesulūždamos?
• Ar yra praeities nuotėkio įrodymų (dėmių, minkšto pakloto, supelijusios izoliacijos)?
• Ar yra planas sugedusių plytelių keitimui montavimo dieną?
• Ar patvirtinome vietinius leidimų išdavimo ir elektros išjungimo reikalavimus?

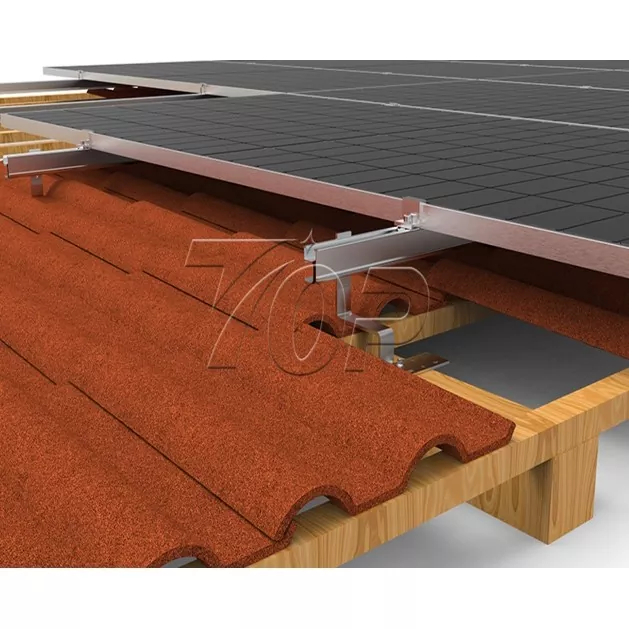

Plytelių stogų montavimo būdai

Nėra vieno universalaus „geriausio“ būdoSaulės kolektorių montavimas ant čerpinio stogo. Tinkamas metodas priklauso nuo plytelių profilio, plytelių trapumo, norimos estetikos ir kiek norite sumažinti plytelių pjovimą.

Praktiškai kablio ir bėgio sistema yra populiari, nes ją galima pritaikyti. Tačiau prisitaikymas nepateisina aplaidumo. Kablys turi nuvalyti plytelę, nepakeldamas jos į viršų ir nesukeldamas naujos formos. Jei plytelė net šiek tiek „svirtinama“, įtrūkimai dažnai atsiranda vėliau – po šiluminio ciklo, vėjo vibracijos ar žmogaus, vaikštančio šalia masyvo.

Plytelių tvarkymo taisykles montuotojai turėtų laikyti nediskutuotinomis

• Atsargiai kelkite plyteles – „neužtraukite“ jų jėga.
• Niekada per daug nepriveržkite taip, kad apkaustai įsitrauktų į plytelių sluoksnį.
• Suplanuokite lūžimą ir pasiruoškite pakeisti plyteles.
• Venkite lipti ant nepalaikomų plytelių dalių; naudokite tinkamus pėsčiųjų takus.

Nutekėjimo prevencija: kas svarbiau už sandariklį

Jei jūsų hidroizoliacijos planas yra „įdėsime daug sandariklio“, jūs jau lošiate. Sandariklis nėra strategija; geriausiu atveju tai yra atsarginė kopija. Tikrasis tikslasSaulės kolektorių montavimas ant čerpinio stogovaldo vandenį taip, kaip stogas buvo sukurtas jam valdyti: nuleidžia jį žemyn ir šalina, tuo pačiu apsaugodamas prasiskverbimus patvariu sluoksniu ir tinkamu sluoksniu.

Kaip atrodo patikima hidroizoliacija

• Blyksniai – pirmas mąstymas: prasiskverbimai turi būti integruoti su tinkamu blyksniu, kad vanduo būtų nukreiptas per angą, o ne į angą.
• Teisingas apatinio sluoksnio apdorojimas: kiekvienas įsiskverbimas užsandarinamas ir detalizuojamas apatinio sluoksnio lygyje.
• Drenažo supratimas: venkite įrengti įdubas ten, kur natūraliai telkiasi vanduo (slėniai, sudėtingos sankryžos), nebent tai numatyta projekte.
• Plytelių klirensas: plytelės turi stovėti natūraliai – nesiūbuoti, be priverstinio kėlimo, be nuolatinio slėgio taško.

Geras montuotojas taip pat įvertins, kaip vanduo elgiasi vėjo varomo lietaus metu. Kai kurie nutekėjimai atsiranda tik esant šoniniam lietui ir slėgio skirtumams. Štai kodėl kokybiškas mirksėjimas ir tinkamas integravimas yra svarbesni už viską, kas išeina iš sandariklio vamzdžio.

Darbo detalės, skiriančios „Puikus“ nuo „Nepriekaištingos“

Dauguma čerpinio stogo saulės problemų kyla ne dėl saulės energijos sąvokos. Jie atsiranda dėl skuboto vykdymo ir praleistų detalių. Čia yra darbo patikrinimo taškai, apsaugantys ir našumą, ir estetiką.

• Gegnių lygiavimas ir tarpai: laikikliai turi atsitrenkti į konstrukcines dalis, o tarpai tarp bėgių turi atitikti inžinerinius reikalavimus.
• Nuolatinis sukimo momentas: per didelis sukimo momentas gali sugadinti paklotą arba pažeisti hidroizoliaciją; Per mažas sukimo momentas gali sukelti judėjimą ir triukšmą.
• Šiluminio judėjimo pašalpa: bėgiai ir gnybtai turi leisti kontroliuojamą plėtimąsi ir susitraukimą.
• Laidų valdymas: apsaugotas, pakeltas ir apsaugotas nuo aštrių kraštų ir karštų paviršių.
• Kraštų ir kampų zonos: pakėlimo apkrovos dažnai būna didesnės šalia stogo kraštų; aparatūros išdėstymas turėtų tai atspindėti.
• Plytelių apdaila: bet koks plytelių šlifavimas ar apipjaustymas turi būti minimalus, švarus ir atliktas taip, kad nebūtų nuolatinio slėgio.

Dažni skausmo taškai (ir ką daryti vietoj jų)

Saulės čerpinio stogo priežiūra ir vėlesnė priežiūra

Kai sistema veikia, jūs vis tiek norite, kad ji išliktų tyli, sausa ir efektyvi daugelį metų. Čerpiniai stogai gali tarnauti ilgai, bet tik tuo atveju, jei anksti pastebėsite nedidelius trūkumus. Sumanus priežiūros planas sumažina netikėtumų.

• Kasmetinis vizualinis patikrinimas: patikrinkite, ar plytelės nenuslydo, ar nėra įskilusių gabalų šalia laikiklių ir ar nėra susikaupusių šiukšlių.
• Patikra po audros: po didelių vėjo įvykių įsitikinkite, kad masyvo kraštai ir šalia esančios plytelės yra nepažeisti.
• Stebėti gamybą: staigūs kritimai gali rodyti šešėlių pasikeitimus, laidų problemas arba keitiklio gedimus.
• Laikykite švarius drenažo takus: pašalinkite lapus ir šiukšles, kurios sulaiko drėgmę arba verčia vandenį į šoną.

Jei plytelė vėliau įtrūksta, tai nėra pasaulio pabaiga – nebent į tai nepaisysite. Nedelsdami pakeiskite pažeistas čerpes, kad išsaugotumėte apsauginius stogo sluoksnius ir išvengtumėte vandens įsiskverbimo.

Aparatinės įrangos ir palaikymo, kuriuo galite pasitikėti, pasirinkimas

Net jei montavimą atlieka kvalifikuota komanda, aparatinės įrangos pasirinkimas yra svarbus. Čerpiniai stogai reikalauja komponentų, kurie puikiai tinka, atlaiko realias apkrovas ir palengvina hidroizoliaciją, o ne sunkesnę.

Xiamen Topfencesolar Co., Ltd.pateikia tvirtinimo sprendimus, sukurtus praktiškoms čerpinio stogo realybėms: nuoseklų prigludimą, stiprias atsparumo korozijai galimybes įvairioms aplinkoms ir konfigūracijas, kurios padeda montuotojams pasiekti stabilių, stogui palankių rezultatų. Vertinant tvirtinimo įrangąSaulės kolektorių montavimas ant čerpinio stogo, ieškokite:

• Profilių suderinamumas: techninė įranga, tinkanti įprastoms plytelių formoms ir užtikrinanti švarų tarpą.
• Medžiagos ir dangos kokybė: ypač pakrantės arba didelės drėgmės regionuose.
• Reguliuojamumas: padeda surinkti išlygiavimą, nepriverčiant plytelių į įtemptas pozicijas.
• Dokumentacija ir palaikymas: aiškūs nurodymai sumažina improvizaciją vietoje (kur prasideda problemos).

DUK

Klausimas: Ar saulės kolektorių montavimas ant čerpinio stogo yra rizikingesnis nei ant čerpių?

A: Taip gali būti, jei stogo angos ir čerpių tarpas yra netinkamai tvarkomi. Taikant tinkamą montavimo būdą, tinkamai sumontavus dangą ir saugiai naudojant plyteles, čerpinio stogo saulės energija gali būti patikima ir ilgaamžė.

K: Ar reikia pjauti plyteles, kad būtų galima montuoti nuo saulės?

A: Kartais minimalus apipjaustymas naudojamas siekiant sumažinti slėgio taškus, tačiau tikslas yra išvengti agresyvaus pjovimo. Daugelis įrenginių remiasi laikikliais, skirtais plytelių profiliui išvalyti jo neverčiant.

Kl.: Kokia yra pirmoji nuotėkio ant čerpinio stogo saulės kolektorių įrengimų priežastis?

A: Silpnos hidroizoliacinės detalės aplink įsiskverbimus, ypač kai montuotojai pasikliauja sandarikliu, o ne tinkamu sandarikliu ir pakloto lygiu.

Kl .: Ar galiu įdiegti saulės energiją, jei mano čerpinis stogas yra senas?

A: Tai priklauso nuo pakloto būklės ir bendros stogo būklės. Jei paklotas beveik baigsis, gali būti protingiau pirmiausia atlikti stogo darbus, kad vėliau nereikėtų nuimti saulės kolektorių.

Kl.: Ar montuotojai sulaužys plyteles montavimo metu?

A: Kai kurie lūžiai gali įvykti net ir atsargiai naudojant, ypač ant trapių molio plytelių. Profesionalus planas apima galimybę pakeisti plyteles, naudoti plyteles saugius pėsčiųjų takus ir tvarkymo praktiką.

Kl .: Kaip sužinoti, kuris tvirtinimo būdas geriausiai tinka mano plytelių profiliui?

A: Geriausias būdas priklauso nuo čerpių formos (plokščios arba išlenktos), trapumo, stogo geometrijos ir poveikio apkrovų. Prieš pasirenkant techninę įrangą, tinkamas vietos įvertinimas turėtų patvirtinti laisvos vietos poreikius ir konstrukcijų tvirtinimo vietas.

Paskutinės mintys

Teisingai padaryta,Saulės kolektorių montavimas ant čerpinio stogoneturi būti kompromisas tarp švarios estetikos ir ilgalaikio patikimumo. Laimėjimo formulė paprasta: pradėkite nuo stogo būklės, pasirinkite čerpėms tinkamą montavimo būdą, teisingai sumontuokite hidroizoliaciją ir reikalaukite, kad darbas būtų atliktas laikantis čerpių sistemos. Jūsų stogas lieka sausas, jūsų čerpės lieka nepažeistos, o saulės sistema gamina metus iš metų.
