Kaip pritvirtinti saulės kolektorių ant stogo?

Saulės elektrinės įrengimas gali duoti labai daug naudos, pavyzdžiui, sutaupyti elektros sąskaitų ar net jų visiškai atsisakyti.

Norint mėgautis daugybe saulės energijos teikiamų patogumų, pirmiausia ekonomiškiausias pasirinkimas yra sumontuoti ją ant stogo.

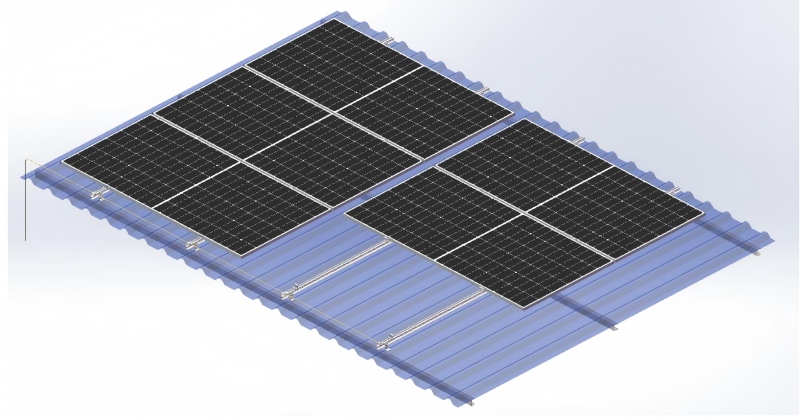

Saulės kolektorių montavimo ant stogo vadovas

Nuo reikalingų komponentų ir medžiagų iki geriausių montavimo vietų ir nuoseklių naudojimo instrukcijų – čia rasite visą reikiamą informaciją. Paimkite fiksuotą montavimo komponentą suL formos pėdosir kreipiamųjų bėgių kaip pavyzdys. Stacionarių saulės kolektorių montavimui reikalingi komponentai labai priklauso nuo gamintojo, tačiau jie yra daugmaž vienodi bet kuriam saulės kolektorių montavimo būdui. Pilnas komplektas apima komponentus, inverterių kabelius, MC4 jungtis, L kaiščius + kreipiamuosius bėgius, aliuminio lydinio laikiklius ir kt., o svarbiausia - statybinius įrankius. Tokio tipo montavimo sistemoje reikia išgręžti skylutes jungiamose dalyse ir pritvirtinti prie montavimo kreipiamųjų bėgių, kad visa konstrukcija būtų tvirtai pritvirtinta prie stogo. Atraminių laikiklių montavimo rinkinių rinkinys gali puikiai atitikti šį montavimo reikalavimą. Kiti montavimo būdai apima varžtų ir slėgio blokų montavimą. Be šių, dar reikia paruošti šiuos įrankius: • Veržliaraktis • Kvadratinis komplektas • Neperšlampamas brezentas ir kt.

Šiame korpuse naudojamos aliuminio medžiagos su L formos kojomis ir kreipiančiaisiais bėgiais. Ši medžiaga pasižymi dideliu stiprumu, lengvu svoriu ir atsparumu korozijai. Aliuminio medžiagas lengva apdirbti į kampines medžiagas, kurios tinka paprastiems įrankiams ir neprofesionaliems žmonėms. Be to, aliuminis yra suderinamas su daugumos saulės kolektorių rėmais, todėl šeimos gali jas sumontuoti pačios, nekviesdamos profesionalų.

Toliau pateikiami išsamūs diegimo veiksmai:

Atidžiai perskaitykite visą šį vadovą prieš montuodami saulės kolektorių sistemą ant stogo.

*Griežtai laikantis L formos stogo tvirtinimo sprendimo montavimo instrukcijų atitiks gaminio konstrukcinius reikalavimus ir atitinkamus standartus. Montuodami būtinai laikykitės atitinkamų saugos taisyklių ir atkreipkite dėmesį į atitinkamas regionines taisykles.

Montuotojai turi laikytis šių normų.

1. Laikykitės visų taikomų vietinių ar nacionalinių statybos kodeksų, įskaitant visus, kurie gali pakeisti šį vadovą;

2. Užtikrinti, kad gaminiai, tokie kaip laikikliai, būtų tinkami konkrečiam įrengimui ir įrengimo aplinkai;

3. Naudokite mūsų įmonės pateiktus priedus ir su savimi atsineštus montavimo įrankius. (Mūsų įmonė neprisiima jokios atsakomybės už statybą naudojant pakaitinius priedus);

4. Kaip perdirbti: Laikykitės vietinių taisyklių;

5. Darbo personalas: Užtikrinti ne mažiau kaip du profesionalius saulės kolektorių montuotojus;

6. Užtikrinti, kad su elektra susijusios įrangos montavimą atliktų profesionalūs elektrikai;

7. Užtikrinkite saugų saulės kolektorių bloko elektrinių komponentų montavimą.

Pagrindinės savybės

a. Daugiausia naudojamas kopėčių formos spalvotiems plieniniams čerpių stogams, paremtiems medinėmis sijomis arba plieninėmis sijomis

b. Lengvo dizaino, patvarus ir gražus, lengvas surinkimas ir greitas montavimas

c. Tinka visų tipų rėminiams ir berėmiams saulės kolektorių įrenginiams rinkoje

d. Komponentai iš anksto surenkami gamykloje ir pagrįstai supakuoti, kad būtų sutaupytas montavimo vietoje laikas

1. Aprašymas

Šioje sistemoje naudojami aliuminio lydinio priedai,aliuminio bėgiaiir nerūdijančio plieno varžtais, ir tinka kopėčių formos spalvotiems plieniniams čerpių stogams, paremtiems medinėmis sijomis arba plieninėmis sijomis.

Prieš montuodami sistemą, atidžiai perskaitykite toliau pateiktas montavimo instrukcijas. Diegdami laikykitės vietinių įstatymų.

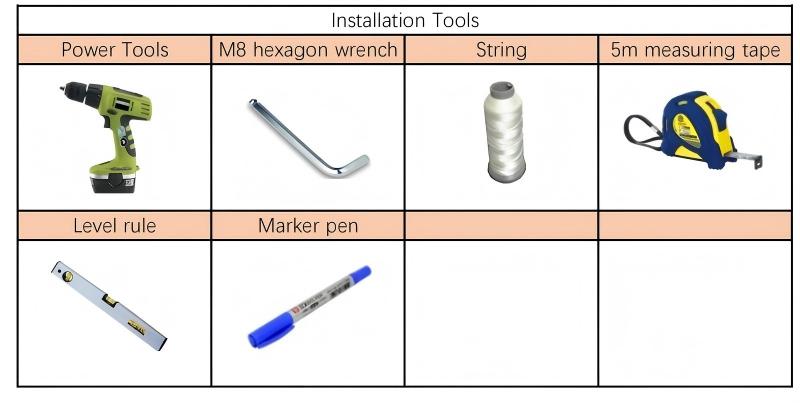

2. Diegimo įrankiai

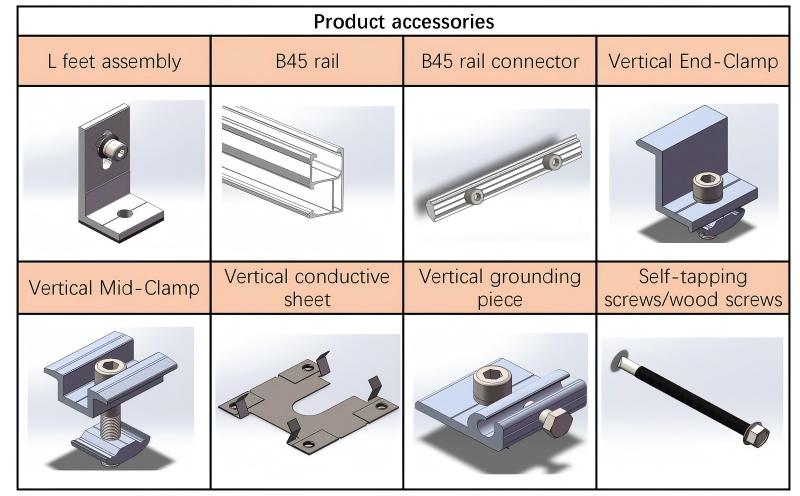

3. Produkto priedai

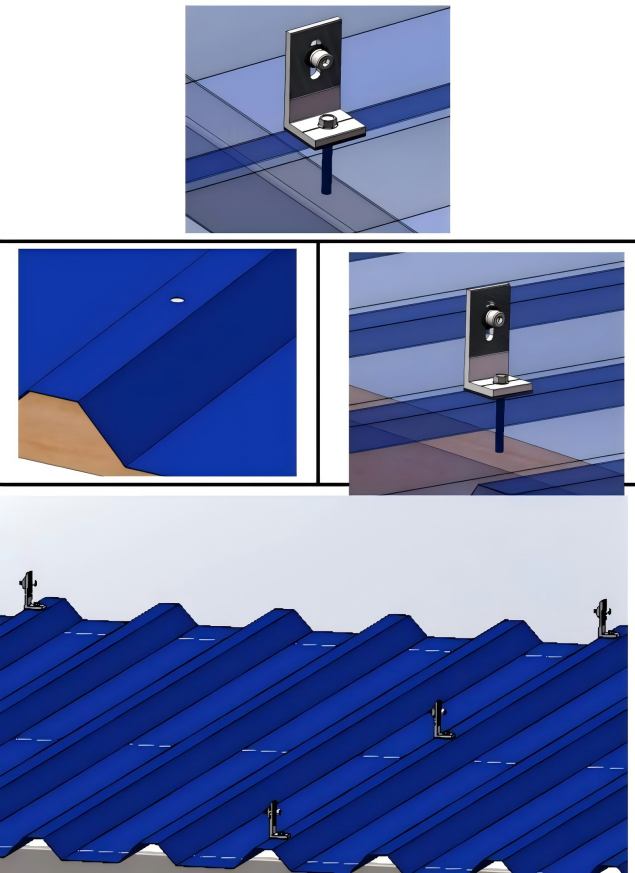

4.1 L formos pėdos montavimas

Priklausomai nuo atraminės sijos medžiagos, naudokite savaime gręžiančius varžtus (atraminė sija yra plieninė sija) arba medsraigčius (atraminė sija yra medinė), norėdami sumontuoti ir pritvirtinti L formos kojelę trapecijos formos plieninės plytelės viršūnėje.

PS: Jei trapecijos formos plienines plyteles laikančios kojelės pagamintos iš medinių sijų, spalvotose plieninėse plytelėse iš anksto būtina gręžimo įrankiu išgręžti nedidelę φ6 mm skylę, kad būtų lengviau įkišti medvaržčius.

Išdėstykite pagal brėžinį ir sumontuokite likusius L formos pėdų mazgus aukščiau nurodytu būdu.

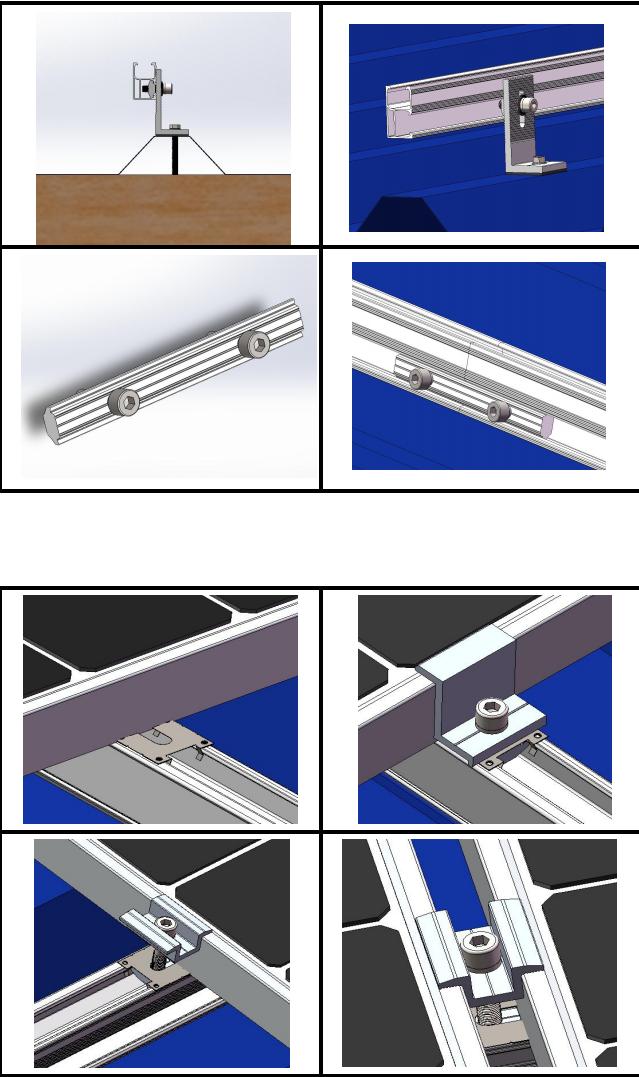

4.2 B45 bėgio montavimas

Sureguliuokite B45 bėgio gofruoto paviršiaus kryptį, kad jis sulygiuotų su jau sumontuoto ir fiksuoto L pėdų komponento gofruotu paviršiumi, ir naudokite M8 šešiakampį veržliaraktį, kad priveržtumėte šešiakampį varžtą ant kablio, kad užfiksuotumėte bėgelį.

Sumontuokite bėgio jungtį bėgio sujungimo vietoje ir M8 šešiakampiu veržliarakčiu priveržkite šešiakampius bėgio jungties varžtus, kad užfiksuotumėte jungtis abiejuose galuose.

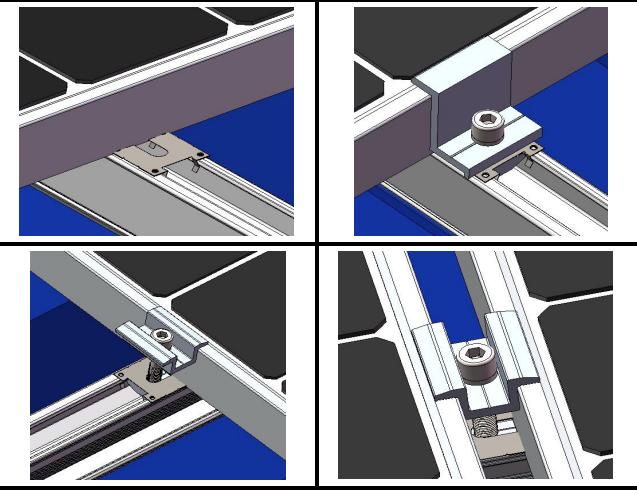

4.3 Saulės kolektorių montavimas

Padėkite saulės kolektorių ant bėgelio, sureguliuokite galinio mazgo padėtį ir pritvirtinkite galiniu spaustuku (jei yra laidus lapas, įspauskite laidžią lakštą į bėgelio angą, sureguliuokite padėtį ir vieną laidžiojo lakšto galą prispauskite metaliniu saulės skydelio rėmu).

Sureguliavę vidurinio saulės kolektoriaus padėtį, pritvirtinkite ją suVidurinis spaustukas(jei yra laidus lakštas, įspauskite laidų lakštą į bėgio plyšį, o sureguliavę padėtį, naudokite metalinius saulės kolektorių rėmus iš abiejų pusių, kad prispaustumėte du laidžiojo lakšto galus)

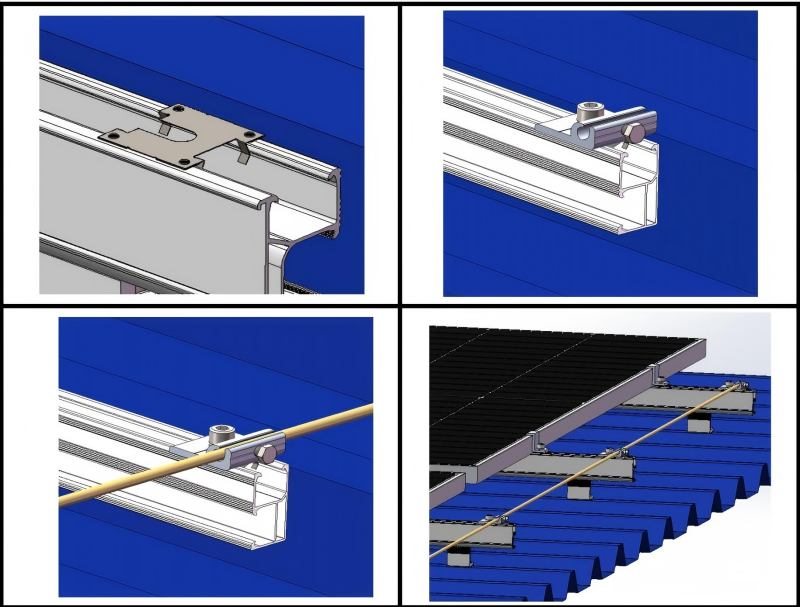

4.4 Įžeminimo jungties montavimas

(1) Bėgio gale sumontuokite laidžių lakštą.

(2) Tada sumontuokite įžeminimo komponentą.

(3) Sumontuokite įžeminimo spaustukus likusių bėgių galuose.

(4) Perkiškite varinį laidą per šiuos įžeminimo spaustukus, priveržkite šešiakampius varžtus ir galiausiai įžeminkite varinį įžeminimo laidą.
