Stipraus vėjo regiono PV tvoros sutvirtinimas: inžinerinis vadovas EPC rangovams ir montuotojams

Stipraus vėjo PV tvorų sistemų konstrukcijų sutvirtinimo sprendimai

Sustiprintos aliuminio lydinio konstrukcijos, palyginti su tradiciniu plienu

Medžiagos pasirinkimas yra vienas iš svarbiausių sprendimųPV tvoros sutvirtinimas, ypač stipraus vėjo ir korozinėje aplinkoje. Tradicinės cinkuoto plieno konstrukcijos, nors ir ekonomiškai efektyvios per trumpą laiką, dažnai kenčia nuo greitesnės degradacijos pakrančių arba drėgnuose regionuose. Priešingai, didelio stiprumo aliuminio lydinio sistemos užtikrina puikų svorio, atsparumo korozijai ir konstrukcinių savybių balansą.

Žvelgiant iš inžinerijos perspektyvos, aliuminio lydinys (paprastai 6005-T5 arba 6063-T6) užtikrina puikų tempimo stiprumą, tuo pačiu žymiai sumažindamas pamato savąją apkrovą. Šis svorio sumažinimas tiesiogiai pagerina įrengimo efektyvumą ir sumažina transportavimo išlaidas – tai yra pagrindiniai aspektai, į kuriuos turi atsižvelgti EPC rangovai, valdantys didelio masto diegimą.

Kai suporuotas suSUS304 nerūdijančio plieno tvirtinimo detalės, aliuminio konstrukcijos sudaro korozijai atsparią sistemą, galinčią atlaikyti daugiau nei 720 valandų druskos purškimo aplinką. Palyginti su karštai cinkuotu (HDG) plienu, kuriam laikui bėgant gali atsirasti dangos defektų, šis derinys užtikrina ilgalaikį patvarumą su minimalia priežiūra.

Optimizuotas stulpelio dizainas, skirtas atsparumui vėjui

Tvoros stulpai veikia kaip pagrindiniai laikantys komponentai bet kurioje saulės tvoros sistemoje. Stipraus vėjo regionuose netinkama stulpų konstrukcija yra viena iš pagrindinių konstrukcijos gedimo priežasčių. Sustiprintoms PV tvorų sistemoms reikalingi didesni sienelės storio stulpai, paprastai ≥2,0 mm, kad būtų atsparūs lenkimui ir lenkimui veikiant šoninėms vėjo apkrovoms.

Ne mažiau svarbu yraįterpimo gylis. Daugeliui stiprių vėjų rekomenduojamas mažiausiai 800 mm gylis, nors jis gali padidėti priklausomai nuo dirvožemio sąlygų ir vėjo klasės. Gilesnis įterpimas padidina atsparumą apvirtimo momentams ir pakilimo jėgoms.

Išplėstiniai dizainai taip pat gali apimti:

• Skrybėlės arba C formos stulpelių profiliai pagerina inercijos momentą
• Sustiprintos pagrindo plokštės betoninėms sistemoms
• Apsaugos nuo sukimosi funkcijos, apsaugančios nuo sukimosi nestabilumo

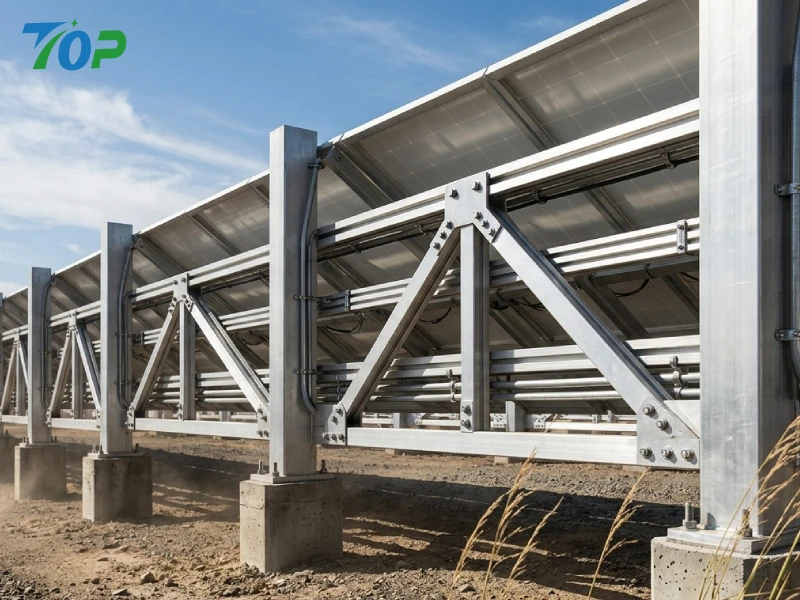

Kryžminis tvirtinimo ir trikampio sutvirtinimo dizainas

Vienas iš efektyviausių būdų padidinti konstrukcijos tvirtumąvėjui atsparios PV tvoros sistemosyra per kryžminį sutvirtinimą. Įdiegus įstrižas elementus, apkrovos gali būti perskirstytos tarp kelių konstrukcinių elementų, o tai žymiai sumažina įtempių koncentraciją kritinėse situacijose.

Trikampė armatūros geometrija yra ypač efektyvi, nes lenkimo jėgas paverčia ašinėmis jėgomis, kurias medžiagos gali atlaikyti efektyviau. Šis dizaino metodas sumažina deformaciją esant vėjo slėgiui ir padidina bendrą sistemos stabilumą.

EPC rangovams iš anksto suprojektuoti tvirtinimo moduliai taip pat gali supaprastinti montavimą, sutrumpinti gamybos vietoje laiką ir išlaikyti inžinerinį tikslumą.

Didelio stiprumo tvirtinimo detalės ir suspaudimo sistemos

Tvirtinimo detalės dažnai nepastebimos, tačiau jos atlieka lemiamą vaidmenį išlaikant konstrukcijos vientisumą esant dinaminėms vėjo apkrovoms. Esant dideliam vėjui, visi varžtai, veržlės ir spaustukai turi būti pagaminti išSUS304 arba SUS316 nerūdijantis plienasužtikrinti ir stiprumą, ir atsparumą korozijai.

Sukimo momento valdymas yra ne mažiau svarbus. Per mažai priveržti varžtai laikui bėgant gali atsilaisvinti, o per daug priveržtos tvirtinimo detalės gali pavargti. Sukimo momentu valdomo įrengimo įgyvendinimas (paprastai naudojant kalibruotus sukimo momento veržliarakčius) užtikrina nuoseklų išankstinį apkrovą visose jungtyse.

Rekomenduojamos praktikos apima:

• Naudojant poveržles, apsaugančias nuo atsipalaidavimo, arba fiksavimo veržles
• Srieginių jungčių taikymas kritinėse jungtyse
• Sukimo momento patikrinimas po montavimo

Aerodinaminis optimizavimas

Be konstrukcijos sutvirtinimo, aerodinaminis dizainas vaidina pagrindinį vaidmenį mažinant vėjo apkrovas. Tvirtos tvoros plokštės gali sukurti didelį atsparumą vėjui, todėl konstrukcinių komponentų apkrova gali padidėti. Priešingai, optimizuotas dizainas užtikrina dalinį oro srautą ir sumažina bendrą apkrovą.

Veiksmingos strategijos apima:

• Pristatome kontroliuojamą atstumą tarp plokščių
• Perforuotų arba tinklinių tvorų sistemų naudojimas
• Reguliuojamas skydelio pasvirimo kampas, siekiant sumažinti pasipriešinimo koeficientus

Šie projektavimo optimizavimai ne tik pagerina konstrukcijos našumą, bet ir sumažina medžiagų reikalavimus, prisideda prie geresnio sąnaudų efektyvumo ir geresnės IG.

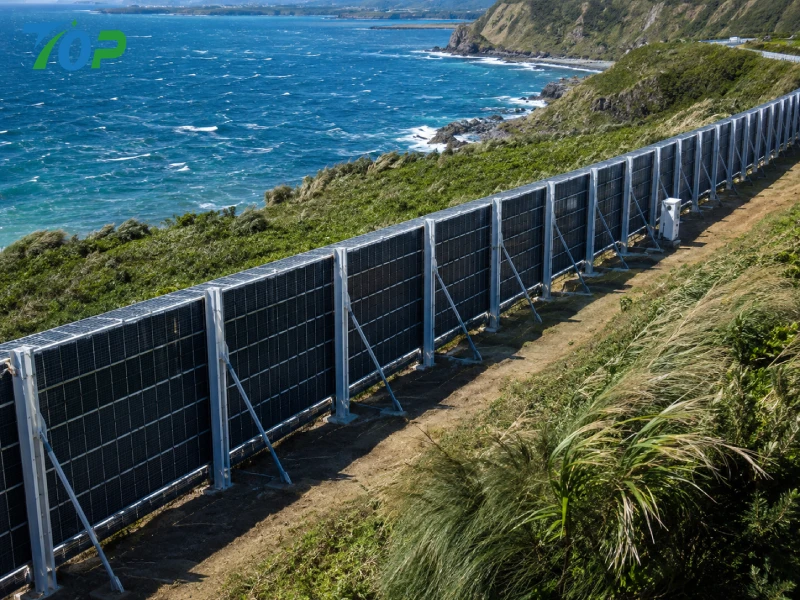

Pagrindo inžinerija, skirta PV tvoros stabilumui stipraus vėjo vietose

Antžeminio ir betoninio pagrindo palyginimas

Pasirinkimas tarp varomų žemės stulpų ir betoninių pamatų turi tiesioginės įtakos sistemos stabilumui ir montavimo greičiui. Ant žemės montuojamos sistemos yra greičiau įrengiamos ir yra ekonomiškesnės tinkamomis dirvožemio sąlygomis, tačiau gali pasiūlyti ribotą atsparumą ypač stipraus vėjo zonose.

Betoniniai pamatai, nors ir imlūs daug darbo jėgos, turi puikią laikomąją galią ir yra rekomenduojami:

• Pakrantės regionai su dideliu vėjo poveikiu
• Minkštas arba smėlingas dirvožemis, turintis mažą laikomąją galią
• Ilgalaikio konstrukcinio patikimumo reikalaujantys projektai

Poveikis dirvožemio būklei (smėlis, molis, uolėtas reljefas)

Dirvožemio savybės tiesiogiai įtakoja pamato veikimą. Pavyzdžiui, smėlingas dirvožemis turi prastą šoninį atsparumą ir gali prireikti gilesnio įterpimo arba didesnių betoninių pamatų. Molio dirvožemis gali užtikrinti geresnę sanglaudą, tačiau gali būti jautrus vandens sukeltam plėtimuisi ir susitraukimui.

Uolėtas reljefas, nors ir pasižymi didele laikomoji galia, kelia montavimo iššūkių, kuriems gali prireikti specializuotos gręžimo įrangos. EPC rangovams, norint pasirinkti tinkamą pamato projektą, prieš montavimą būtina atlikti geotechninius tyrimus.

Rekomenduojamas pagrindo gylis ir skersmuo pagal vėjo klasę

Pamatų konstrukcija turi būti suderinta su vietinėmis vėjo klasifikacijomis. Kaip bendroji gairė:

• Vidutinio vėjo zonos: 600–800 mm įterpimo gylis
• Stipraus vėjo zonos: 800–1200 mm įterpimo gylis
• Ekstremalaus vėjo zonos (taifūnas): ≥1200 mm su gelžbetonu

Pagrindo skersmuo taip pat turėtų būti proporcingai padidintas, kad būtų atsparus pakilimo jėgoms, ypač minkštuose dirvožemiuose.

Anti-pakilimo dizaino metodai

Stipraus vėjo sukeltos pakilimo jėgos gali pažeisti net gerai suprojektuotas konstrukcijas, jei į jas netinkamai reaguojama. Veiksmingos kovos su pakilimu strategijos apima:

• Naudojant inkarinius varžtus, įmontuotus į betoninius pamatus
• Su padidintais pagrindo pagrindais, kad padidėtų atsparumas smūgiams
• Papildomam stabilumui užtikrinti pridedami antžeminiai inkarai arba sraigtiniai poliai

Šios priemonės yra ypač svarbios pakrančių ir taifūnų apimtuose regionuose, kur vertikalios vėjo jėgos gali būti tokios pat svarbios kaip ir šoninės apkrovos.

Hidroizoliacija ir antikorozinis dizainas pakrantėje esant stipriam vėjui

Atsparumas druskos purškimui (≥ 720 h bandymo standartas)

Pakrančių aplinkoje korozija yra pagrindinis veiksnys, turintis įtakos sistemos eksploatavimo trukmei. Aukštos kokybėsPV tvoros sutvirtinimo sistemosturi išlaikyti druskos purškimo bandymo standartus mažiausiai 720 valandų, kad būtų užtikrintas ilgalaikis patvarumas.

Šis atsparumo lygis yra būtinas siekiant užkirsti kelią konstrukcijos skilimui ir išlaikyti mechanines savybes laikui bėgant.

Medžiagos pasirinkimas: SUS304 vs SUS316 vs HDG plienas

Medžiagos pasirinkimas daro didelę įtaką atsparumui korozijai:

• SUS304:Standartinis variantas su puikiu atsparumu korozijai daugelyje aplinkų
• SUS316:Padidintas atsparumas labai korozinėms pakrantės arba pramoninėms zonoms
• HDG plienas:Mažesnė kaina, bet mažesnis patvarumas esant daug druskos

B2B pirkėjams tinkamos medžiagos pasirinkimas užtikrina optimalų kainos ir našumo balansą.

EPDM sandarinimas ir mechaninis suspaudimo dizainas

Vandens patekimas gali pažeisti tiek konstrukcinius komponentus, tiek elektros sistemas. EPDM guminis sandarinimas kartu su mechaniniu suspaudimu užtikrina patikimą jungčių taškų ir montavimo sąsajų hidroizoliaciją.

Ši konstrukcija užtikrina ilgalaikį sandarumą net esant šiluminiam plėtimuisi ir susitraukimui.

Ilgalaikis patvarumas ir priežiūros išlaidos

Nors aukštesnės kokybės medžiagos ir sutvirtinimo strategijos gali padidinti išankstines išlaidas, jos žymiai sumažina priežiūros dažnumą ir keitimo poreikį. EPC rangovams ir platintojams tai reiškia mažesnes gyvavimo ciklo sąnaudas ir geresnį projekto pelningumą.

Galiausiai, investuoti į tvirtąPV tvoros sutvirtinimassprendimai yra strateginis sprendimas, kuris padidina sistemos patikimumą, sumažina riziką ir užtikrina puikią IG esant stipriam vėjui.

Diegimo efektyvumo optimizavimas EPC rangovams

Iš anksto surinkti komponentai, skirti sumažinti darbo vietoje darbą

Didelio vėjo regionų projektuose įrengimo efektyvumas priklauso ne tik nuo greičio – jis tiesiogiai veikia projekto išlaidas, darbo jėgos paskirstymą ir riziką. Viena iš efektyviausių efektyvumo didinimo strategijųPV tvoros sutvirtinimassistemos yra iš anksto surinktų komponentų naudojimas. Perkeldami sudėtingus surinkimo procesus iš statybvietės į gamyklą, EPC rangovai gali žymiai sutrumpinti darbo vietoje laiką ir sumažinti žmogiškąsias klaidas.

Iš anksto surinkti moduliai paprastai apimaiš anksto išgręžti aliuminio bėgiai, integruoti spaustukaiir iš anksto sukonfigūruotas pašto jungtis. Šis metodas užtikrina nuoseklią kokybės kontrolę ir leidžia montavimo komandoms sutelkti dėmesį į padėties nustatymą ir tvirtinimą, o ne į komponentų gamybą.

Didelio masto projektams tai reiškia:

• Sutrumpintas montavimo laikas 20–40 %
• Mažesnė priklausomybė nuo aukštos kvalifikacijos darbo jėgos
• Patobulintas diegimo nuoseklumas keliose svetainėse

Modulinės tvoros dizainas greitesniam diegimui

Modulinė konstrukcija yra pagrindinė keičiamo saulės energijos tvoros diegimo priemonė. Sustiprintose fotovoltinių tvorų sistemose moduliškumas leidžia naudoti standartizuotus komponentus įvairiuose projektuose, pagerinant atsargų valdymą ir sumažinant pirkimų sudėtingumą.

Kiekvienas modulis paprastai susideda iš:

• Standartiniai skydo matmenys
• Vienodos montavimo sąsajos
• Keičiami konstrukciniai komponentai

Ši dizaino filosofija ne tik pagreitina montavimą, bet ir supaprastina priežiūrą bei būsimus atnaujinimus. Platintojams modulinės sistemos pagerina SKU standartizavimą, todėl masiniai pirkimai tampa efektyvesni ir ekonomiškesni.

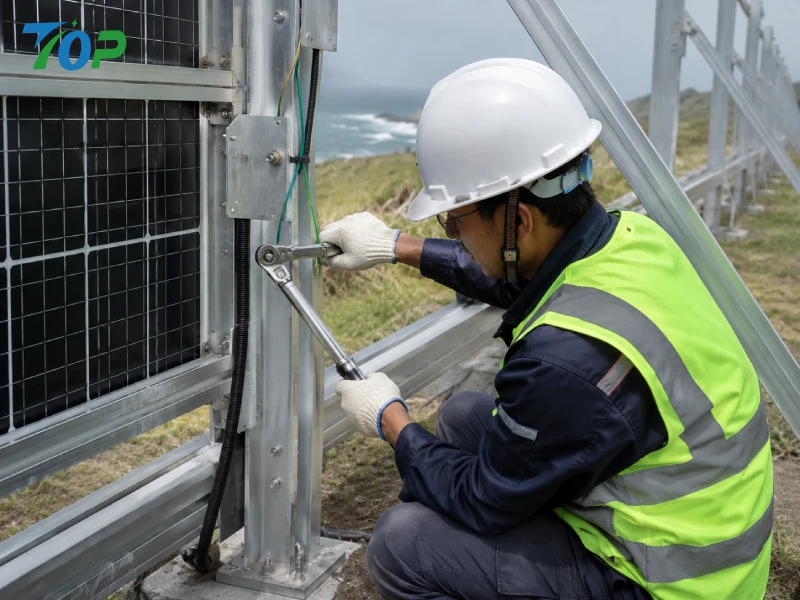

Sukimo momentu valdoma montavimo darbo eiga

Esant dideliam vėjui, netinkamas tvirtinimas yra viena iš dažniausių sistemos gedimo priežasčių. Norint užtikrinti konstrukcijos vientisumą ir ilgalaikį patikimumą, būtina įdiegti sukamojo momentu valdomą montavimo darbo eigą.

Geriausia praktika apima:

• Kalibruotų sukimo momento veržliarakčių naudojimas visoms svarbioms jungtims
• Sukimo momento specifikacijų nustatymas pagal medžiagos tipą ir varžto dydį
• Sukimo momento verčių registravimas kaip kokybės užtikrinimo dokumentacijos dalis

Toks proceso kontrolės lygis yra ypač svarbus projektams, kuriems reikalingas sertifikavimas arba trečiosios šalies patikra, nes tai užtikrina atsekamumą ir užtikrina atitiktį inžineriniams standartams.

Dažnos montavimo klaidos, kurių reikia vengti vietose, kuriose pučia stiprus vėjas

Net naudojant aukštos kokybės medžiagas, netinkamas montavimas gali pakenkti jo efektyvumuiPV tvoros sutvirtinimas. Dažnos klaidos yra šios:

• Nepakankamas stulpelio įterpimo gylis
• Nepaisoma dirvožemio kintamumo visoje svetainėje
• Nenuoseklus tvirtinimo detalių sukimo momentas
• Netinkamas išlyginimas, dėl kurio apkrova pasiskirsto netolygiai

Norint išvengti šių problemų, reikia derinti tinkamo mokymo, standartizuotų procedūrų ir priežiūros vietoje. EPC rangovams investicijos į montuotojų mokymą gali žymiai sumažinti pertvarkymo ir garantijų reikalavimus.

Palyginimas: standartinė PV tvora ir sustiprintos stipraus vėjo fotovoltinės tvoros sistemos

Struktūrinio stiprumo palyginimas

Standartinės PV tvoros sistemos paprastai yra skirtos vidutinėms aplinkos sąlygoms ir gali neatsižvelgti į ekstremalias vėjo apkrovas. Priešingai, sustiprintos sistemos yra sukurtos naudojant didesnes saugos ribas, storesnes medžiagas ir optimizuotą konstrukcijos geometriją.

Dėl to žymiai pagerėja atsparumas lenkimui, pakilimui ir nuovargiui esant ciklinėms vėjo apkrovoms.

Diegimo laiko palyginimas

Nors sustiprintos sistemos gali atrodyti sudėtingesnės, jų modulinė ir iš anksto surinkta konstrukcija dažnai lemia greitesnį montavimo laiką, palyginti su tradicinėmis sistemomis, kurioms reikia daug koregavimo vietoje.

EPC rangovams tai reiškia trumpesnius projekto terminus ir mažesnes darbo sąnaudas.

Gyvenimo ciklo kaina (LCOE poveikis)

Žvelgiant iš finansinės perspektyvos, pasirinkimas tarp standartinių ir sustiprintų sistemų turi tiesioginės įtakos suvienodintoms energijos sąnaudoms (LCOE). Nors sustiprintos sistemos reikalauja didesnių pradinių investicijų, jos siūlo:

• Mažesnės priežiūros išlaidos
• Sumažintas prastovos laikas
• Ilgesnis sistemos tarnavimo laikas

Šie veiksniai prisideda prie labiau nuspėjamos ir palankesnės IG per projekto gyvavimo ciklą.

Priežiūros dažnis ir gedimų dažnis

Standartines sistemas vietose, kuriose pučia stiprus vėjas, dažnai reikia dažnai tikrinti ir taisyti, todėl padidėja eksploatavimo išlaidos. Kita vertus, sustiprintos PV tvoros sistemos yra sukurtos taip, kad būtų patvarios, todėl gedimų dažnis mažesnis ir priežiūros dažnumas.

Šis patikimumas ypač svarbus komunalinių paslaugų projektams, kur prastovos gali sukelti didelių pajamų praradimą.

Profesionalios montavimo rekomendacijos didelio vėjo PV tvorų projektams

Sėkmingas įgyvendinimasPV tvoros sutvirtinimassistemoms stipraus vėjo aplinkoje reikia derinti inžinerinį tikslumą ir praktinę montavimo patirtį. Remdamiesi geriausia pramonės praktika, EPC rangovai turėtų priimti šias rekomendacijas:

• Prieš projektuodami atlikite išsamų konkrečios vietos vėjo apkrovos vertinimą
• Pasirinkite sertifikuotas medžiagas, tokias kaip SUS304/SUS316 nerūdijantis plienas ir TUV patikrintus komponentus
• Užtikrinkite tinkamą pamato projektą, pagrįstą dirvožemio ir vėjo sąlygomis
• Įdiekite sukimo momentu valdomus montavimo procesus
• Atlikite konstrukcijų patikrinimus ir kokybės patikrinimus po montavimo

Patarimai:Sudėtingiems didelio vėjo projektams bendradarbiaujant su patyrusiu gamintoju galima žymiai sumažinti inžinerinę riziką. Susisiekite su mūsų technine komanda dėl pritaikyto projektavimo palaikymo, konstrukcinių skaičiavimų ir konkrečiam projektui pritaikytų optimizavimo sprendimų.

Masinių pirkimų aspektai platintojams ir EPC pirkėjams

Standartizavimas ir atsargų suderinamumas

Platintojams ir didelėms EPC įmonėms produktų standartizavimas yra būtinas veiksmingam atsargų valdymui. ModulinisPV tvoros sutvirtinimassistemos su keičiamais komponentais leidžia geriau kontroliuoti atsargas ir sumažinti poreikį pritaikyti konkrečiam projektui.

Sertifikavimo reikalavimai (TUV, ISO, medžiagų atsekamumas)

Sertifikavimas atlieka svarbų vaidmenį užtikrinant gaminio kokybę ir atitiktį. Pirkėjai turėtų teikti pirmenybę tiekėjams, kurie teikia:

• TUV sertifikatas konstrukcijų komponentams
• ISO sertifikuoti gamybos procesai
• Pilna medžiagų atsekamumo dokumentacija

Šie sertifikatai ne tik užtikrina patikimumą, bet ir palengvina projektų tvirtinimą bei finansavimą.

Didelės apimties viešųjų pirkimų išlaidų optimizavimas

Masinis pirkimas suteikia didelių išlaidų pranašumų, tačiau tam reikia kruopštaus planavimo. Pagrindinės strategijos apima:

• Užsakymų konsolidavimas siekiant apimties nuolaidas
• Standartizuotų komponentų pasirinkimas, siekiant sumažinti SKU sudėtingumą
• Logistikos koordinavimas, siekiant sumažinti transportavimo išlaidas

Logistika ir pakavimas dideliems projektams

Efektyvi pakuotė ir logistika yra labai svarbūs norint apsaugoti medžiagas transportavimo metu ir užtikrinti sklandų tvarkymą vietoje. Aukštos kokybės tiekėjai teikia optimizuotus pakavimo sprendimus, kurie sumažina žalos riziką ir pagerina iškrovimo efektyvumą.

Kodėl verta rinktis TOPFENCE Solar kaip PV tvoros gamintoją

TOPFENCE SOLAR, kaip specializuotas fotovoltinių montavimo ir tvorų sistemų gamintojas, tiekia inžinerinius sprendimus, pritaikytus stipraus vėjo aplinkai. Naudodama pažangią aliuminio ekstruzijos technologiją ir tikslios gamybos galimybes, bendrovė siūlo aukštos kokybės sistemas, sukurtas ilgaamžiškumui ir efektyvumui.

Pagrindiniai pranašumai apima:

• Viso asortimento produktų portfelis įvairiems projektų poreikiams
• Įrodytas veikimas pakrančių ir stipraus vėjo įrenginiuose
• Stiprūs MTTP pajėgumai su patentuotais konstrukciniais projektais
• Patikima pasaulinė tiekimo grandinė didelio masto EPC projektams

Sujungdama inžinerines žinias su gamybos meistriškumu, TOPFENCE Solar padeda EPC rangovams ir platintojams teikti patikimus, aukštos IG saulės energijos projektus.

DUK: Stipraus vėjo PV tvoros sistemos projektavimas ir pirkimas

Q1 Kokį vėjo greitį gali atlaikyti sustiprintos PV tvoros?

Priklausomai nuo konstrukcijos ir medžiagų, tinkamai sukonstruotos ir sumontuotos sustiprintos sistemos gali atlaikyti didesnį nei 40–60 m/s vėjo greitį.

Q2 Ar aliuminis pakankamai tvirtas esant stipriam vėjui?

Taip. Aukštos kokybės aliuminio lydiniai užtikrina puikų stiprumo ir svorio santykį ir, tinkamai suprojektuoti, daugeliu atvejų gali pranokti tradicinį plieną.

3 klausimas Kokiame gylyje turėtų būti sumontuoti tvoros stulpai?

Paprastai 800–1200 mm, priklausomai nuo dirvožemio sąlygų ir vėjo apkrovos reikalavimų.

Q4 Kokių sertifikatų turėčiau reikalauti iš tiekėjų?

Ieškokite TUV sertifikato, ISO gamybos standartų ir medžiagų atsekamumo dokumentų.

Q5 Kaip sutrumpinti montavimo laiką nepakenkiant saugai?

Naudokite modulines, iš anksto surinktas sistemas ir įgyvendinkite standartizuotas montavimo procedūras su sukimo momento valdymu.

6 klausimas Kokia yra įprasta gyvenimo trukmė pakrantės aplinkoje?

Naudojant tinkamas medžiagas ir sutvirtinimą, sistemos gali tarnauti 20–25 ar daugiau metų, jei reikia minimalios priežiūros.

7 klausimas Ar sustiprintos PV tvoros gali sumažinti priežiūros išlaidas?

Taip. Padidėjęs ilgaamžiškumas ir konstrukcijos stabilumas žymiai sumažina remonto ir patikrinimų poreikį.

Q8 Kaip pasirinkti SUS304 ir SUS316 medžiagas?

SUS304 tinka daugeliui aplinkų, o SUS316 rekomenduojamas labai korozinėms pakrantės ar pramoninėms zonoms.

Išvada: inžinerinis patikimumas skatina ilgalaikę IG

Stipraus vėjo regionuose,PV tvoros sutvirtinimasnėra tik dizaino patobulinimas – tai esminis reikalavimas siekiant užtikrinti sistemos saugą, ilgaamžiškumą ir finansinį našumą. Integruodami pažangias medžiagas, optimizuotą konstrukcijų dizainą ir tikslią montavimo praktiką, EPC rangovai gali žymiai sumažinti riziką ir pagerinti projekto rezultatus.

Galiausiai bet kurio saulės energijos tvoros projekto sėkmė priklauso nuo holistinio požiūrio, kuris suderina inžinerinį griežtumą ir praktinį efektyvumą. Investicijos į sustiprintas sistemas šiandien užtikrina stabilų veikimą, mažesnes gyvavimo ciklo išlaidas ir didesnę grąžą ateinančiais metais.
