Kaip pasirinkti tinkamą saulės energijos stogo kabliuką pagal plytelių tipą: inžinerijos vadovas saulės energijos montuotojams, EPC rangovams ir pirkimų komandoms

Kodėl saulės energijos stogo kablio pasirinkimas yra svarbus inžinerinis sprendimas

Pasirinkus teisingąsaulės stogo kabliukasuž a čerpinio stogo saulės montavimo sistemanėra svarbus techninės įrangos sprendimas – jis tiesiogiai lemia konstrukcijos stabilumą, atsparumą vandeniui, įrengimo efektyvumą ir ilgalaikį turto patikimumą. Komerciniuose ir pramoniniuose stogų projektuose prastai suderintasstogo kablys čerpiniam stogui montuoti nuo saulėsgali sukelti plytelių įtrūkimus, vandens patekimą, pakilimo gedimą esant vėjo apkrovoms ir brangų pertvarkymą, kuris turi įtakos projekto terminams ir garantijos galiojimui.

Skirtingai nuo metalinių stogų ar plokščių betoninių stogų, čerpių stogai labai skiriasi geometrija, storiu, trapumu, apkrovos perdavimo elgesiu ir montavimo apribojimais. Universalus kablio metodas yra techniškai ydingas. Tinkamas metodas reikalauja, kad kablio geometrija, aukščio reguliavimas, pagrindo plokštės dizainas ir medžiagos klasė atitiktų konkretų plytelių tipą ir po ja esančią gegnių struktūrą.

Šiame techniniame vadove pateikiama struktūrinė teisingo pasirinkimo sistemasaulės stogo kabliukaspagal plytelių tipą. Jame integruota stogo dangos mechanika, konstrukcinės apkrovos aspektai, medžiagos eksploatacinės savybės ir praktinės įrengimo realybės. Tikslas yra padėti inžinierių komandoms, pirkimų vadovams ir saulės energijos montavimo sistemų integratoriams priimti duomenimis pagrįstus sprendimus, kurie sumažina riziką ir pagerina projekto pelningumą.

1. Kodėl saulės energijos stogo kablio pasirinkimas yra struktūrinis sprendimas, o ne tik komponentų pasirinkimas

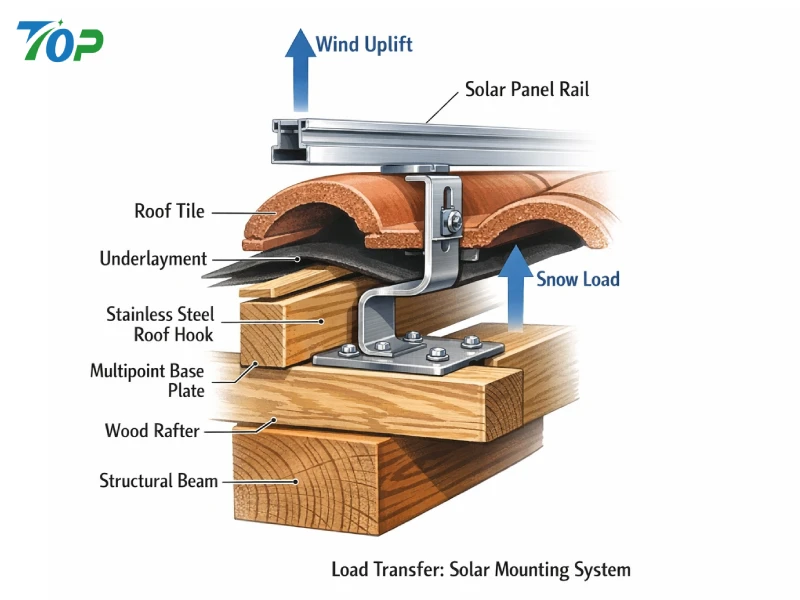

Montuojant čerpinį stogą saulės energija, stogo kablys yra pagrindinė konstrukcinė sąsaja tarp fotovoltinės montavimo bėgelio ir pastato laikančiųjų gegnių. Apkrovos kelias yra toks:

• Saulės modulis → montavimo bėgelis → stogo kablys → konstrukcinė gegnė → pastato konstrukcija

Pati plytelė yranekonstrukcinis laikantis elementas. Dauguma molio, betono ir šiferio čerpių pirmiausia skirtos atsparumui oro sąlygoms, o ne koncentruotoms mechaninėms apkrovoms. Kai asaulės energijos montavimas čerpiniam stoguiSistema sumontuota, kablys turi perkelti apkrovas tiesiai į gegnes, išvengiant per didelio apkrovimo aplinkinėms plytelėms.

Inžineriniu požiūriu kablys turi atlaikyti:

• Tuščioji apkrova (moduliai + bėgiai + tvirtinimo įranga)
• Vėjo pakėlimo ir siurbimo apkrovos
• Sniego apkrovos (jei taikoma)
• Šiluminio plėtimosi įtempiai
• Dinaminis nuovargis virš 25 metų

Tarptautiniuose konstrukcijų standartuose, tokiuose kaip ASCE 7 (Amerikos civilinių inžinierių draugija, 2022 m.), pabrėžiama, kad stogo saulės energijos sistemos turi būti įvertintos pagal vėjo apkrovas, atsižvelgiant į pastato aukštį, poveikio kategoriją ir vietinį vėjo greitį. Todėl stogo kabliai turi būti parinkti su pakankama laikomoji galia ir patikrintais eksploataciniais duomenimis.

Šių struktūrinių realijų ignoravimas padidina riziką:

• Plytelių įtrūkimai dėl taškinės apkrovos koncentracijos
• Kablio deformacija pakėlus
• Tvirtinimo elementų ištraukimas iš per mažo dydžio gegnių
• Vandens įsiskverbimas dėl netinkamo plytelių klirenso

Todėl pasirenkant anerūdijančio plieno stogo kablysTai ne tik atsparumas korozijai – tai konstrukcijos suderinamumo su stogo sistema užtikrinimas.

2. Supratimas apie įprastus čerpių stogų tipus, naudojamus saulės energijos projektuose

Skirtingoms plytelių geometrijoms reikia iš esmės skirtingųsaulės stogo kabliukaskonfigūracijos. Žemiau pateikiamas techninis įprastų čerpinių stogų tipų, su kuriais susiduriama gyvenamuosiuose, komerciniuose ir lengvosios pramonės saulės energijos projektuose, aprašymas.

2.1 Plokščias betoninis čerpinis stogas

Plokščios betoninės čerpės plačiai naudojamos Europoje, Australijoje ir kai kuriose Azijos šalyse. Paprastai jie yra 10–15 mm storio ir turi persidengiančius blokavimo profilius.

Struktūrinės charakteristikos:

• Santykinai didelis gniuždymo stiprumas
• Vidutinis trapumas
• Vienodas plokščio paviršiaus profilis
• Fiksuotas vertikalus plytelių atstumas

Įsaulės montavimas plokščiam čerpiniam stoguiPagrindinis projektavimo uždavinys yra užtikrinti pakankamą tarpą tarp kablio peties ir apatinės plytelės pusės. Jei kablio aukštis yra nepakankamas, plytelė remsis tiesiai ant kablio, sukurdama koncentruotus įtempimo taškus.

Rekomenduojami svarstymai:

• Reguliuojamo aukščio stogo kablys
• Plati pagrindo plokštė gegnių tvirtinimui
• Minimalus 3–5 mm tarpas tarp plytelių

2.2 Ispaniškas / romėniškas lenktų čerpių stogas

Ispaniškos arba romėniškos plytelės turi bangas primenantį profilį su kintamomis išgaubtomis ir įgaubtomis kreivėmis. Šios plytelės yra paplitusios Viduržemio jūros klimato sąlygomis ir aukštos klasės gyvenamuosiuose pastatuose.

Inžineriniai iššūkiai:

• Nelygus paviršiaus kontaktas
• Keičiamas plytelių aukštis
• Ribota montavimo erdvė tarp kreivių
• Didesnė lūžimo rizika kėlimo metu

Užsaulės montavimas ispaniškam čerpiniam stogui, standartinis plokščias kabliukas dažnai netinka. Kabliukas turi turėti:

• Išplėstas vertikalaus reguliavimo diapazonas
• Siaura viršutinė ranka, kad tilptų po lenkta plytele
• Optimizuotas šoninis poslinkis, kad būtų suderinta su gegnėmis

Neatitikimas kreivės geometrijos dažnai sukelia netinkamą sėdimą ir vandens kelią.

2.3 Šiferio čerpių stogas

Šiferis yra natūralaus akmens stogo dangos medžiaga, žinoma dėl ilgaamžiškumo ir estetiškumo, tačiau itin trapi veikiant taškinei apkrovai.

Pagrindinės pastabos:

• Maža tolerancija gręžimo įtempiams
• Plonas plytelių storis
• Didelė pakeitimo kaina

Įsaulės montavimas šiferio stoguidažnai reikalingi įrenginiai, itin ploni kabliukai arba specializuotos blykstės sistemos. Netinkamas skalūno plytelių pakėlimas gali sukelti nematomus mikrolūžius, kurie vėliau plinta veikiant terminiams ciklams.

Kadangi šiferis turi minimalų stiprumą lenkimui, pagrindo plokštės išlygiavimas turi būti tikslus, kad būtų išvengta sukimo momento perdavimo plytelių paviršiui.

2.4 Molio čerpių stogas

Molio plytelės yra lengvos, bet labai trapios. Jie pasižymi geru atsparumu oro sąlygoms, tačiau ribotą konstrukcinį atsparumą koncentruotai apkrovai.

Įprastos rizikosčerpinio stogo saulės kolektorių montavimo sistemosnaudojant molio plyteles:

• Įtrūkimai dėl per didelio priveržimo
• Vandens patekimas, jei plytelės nėra tinkamai uždėtos
• Netolygus tarpas tarp plytelių turi įtakos kabliukų išdėstymui

Reguliuojamasstogo kablys čerpiniam stoguisu sustiprinta apatine svirtimi ir tikslus plytelių tarpas yra būtinas.

2.5 Asfaltinio žvirgždo stogas (lyginamoji nuoroda)

Nors asfalto čerpės nėra čerpių sistema, jos dažnai lyginamos su čerpiniais stogais. Skiedroms naudoti vietoj tradicinių plytelių kabliukų paprastai naudojamos L formos pėdelės su apvadais.

Šis skirtumas yra labai svarbus. Bandymas naudoti čerpinio stogo kabliukus čerpių sistemose (arba atvirkščiai) pažeidžia hidroizoliacijos vientisumą ir pažeidžia standartinę montavimo praktiką (Tarptautinė kodekso taryba, 2021).

3. Pagrindiniai tinkamo saulės stogo kablio pasirinkimo inžineriniai kriterijai

Renkantis asaulės stogo kabliukų gamintojasarba vertindamos kabliukų modelius, pirkimo ir inžinierių komandos turėtų įvertinti šiuos penkis techninius matmenis.

3.1 Kablio aukštis ir reguliuojamas diapazonas

Plytelių storis ir persidengimo aukštis skiriasi priklausomai nuo gamintojų ir regionų. Dėl nereguliuojamo kablio gali atsirasti nepakankamas tarpas arba per didelis tarpas, kuris trukdo perkelti apkrovą.

Geriausia praktika:

• Vertikalus reguliavimas ≥ 30–50 mm
• Tarpas, kad būtų išvengta tiesioginio plytelių suspaudimo
• Suderinamumas su Common Rail sistemomis

Reguliuojamumas pagerina lauko lankstumą ir sumažina kelių SKU atsargų poreikį.

3.2 Pagrindo plokštės projektavimas ir apkrovos paskirstymas

Pagrindo plokštė pritvirtina kabliuką prie gegnės. Siauras arba plonas pagrindas padidina tvirtinimo detalių įtempimo koncentraciją ir sumažina atsparumą ištraukimui.

Remiantis struktūrinių tvirtinimo detalių tyrimais (American Wood Council, 2018), ištraukimo pajėgumas priklauso nuo įterpimo gylio ir medienos tankio. Todėl:

• Pagrindo plokštės storis ≥ 4–5 mm nerūdijančio plieno
• Mažiausiai du konstrukciniai tvirtinimo elementai
• Kraštų atstumo laikymasis

3.3 Medžiagos klasė ir atsparumas korozijai

Labiausiai premiumnerūdijančio plieno stogo kabliukainaudokite SUS304 arba SUS316.

• SUS304: tinka vidaus aplinkai
• SUS316: rekomenduojama pakrantės arba didelio druskingumo regionams

Korozija laikui bėgant sumažina skerspjūvio stiprumą. 25 metų projektuojamoms sistemoms medžiagų pasirinkimas turi atitikti poveikio aplinkai kategoriją (ISO 9223).

3.4 Neperšlampama integracija

Plytelių pakėlimas sukuria laikiną apatinio sluoksnio atidengimą. Netinkamas pakartotinis nustatymas arba mirksėjimo trūkumas padidina nuotėkio riziką.

Geriausia praktika:

• EPDM sandarinimo trinkelės
• Suderinamas mirksėjimas, kur reikia
• Plytelių apipjaustymas vietoj per didelės jėgos

3.5 Suderinamumas su gegnių išdėstymu

Kablio vietą riboja atstumas tarp gegnių, paprastai 400–600 mm. Jei kablio geometrija neleidžia šoniniam poslinkiui, montavimas tampa neefektyvus ir struktūriškai pažeistas.

Išplėstinėsaulės stogo kabliukasdizainas apima šoninį reguliavimą, kad būtų galima suderinti su konstrukcinėmis detalėmis, neįtempiant plytelių.

4. Rizikos analizė: neteisingo stogo kablio pasirinkimo pasekmės

Netinkamasčerpinio stogo saulės montavimasPadidėja komponentų pasirinkimas:

• Montavimo laikas 15–30 %
• Medžiagų atliekos dėl skaldytų plytelių
• Garantinis pareiškimas dėl nutekėjimo
• Struktūrinė atsakomybė dėl vėjo pakėlimo įvykių

Vėjo sukelti gedimai buvo užfiksuoti saulės energijos sistemose ant stogų, kuriose buvo naudojami netinkami tvirtinimo būdai (Kopp ir kt., 2012). Nors pagrindinis dėmesys dažnai skiriamas moduliams, priedų aparatinė įranga dažnai lemia sistemos išlikimą.

Pirkimo komandoms į bendrą įdiegimo kainą turi būti įtraukta rizikos mažinimo priemonė, o ne tik techninės įrangos vieneto kaina.

5. Komercinių projektų strateginiai pirkimai

Kelių objektų komerciniams projektams standartizuoti asaulės energijos montavimas čerpiniam stoguisprendimas pagerina:

• Atsargų kontrolė
• Montavimo mokymo efektyvumas
• Kokybės užtikrinimo nuoseklumas
• Ilgalaikės priežiūros nuspėjamumas

Tačiau standartizavimas neturi viršyti inžinerinio suderinamumo. Teisingas požiūris yra pasirinkti gamintoją, galintį:

• Struktūrinių bandymų ataskaitų teikimas
• Siūlo reguliuojamo kabliuko dizainą
• Palaikomas pritaikymas unikalioms plytelių geometrijoms
• Didelių užsakymų partijos nuoseklumo pristatymas

Didelės apimties viešųjų pirkimų aplinkoje pasirenkant tinkamąsaulės stogo kabliukų gamintojastampa strateginiu partnerystės sprendimu, o ne sandorio pirkimu.

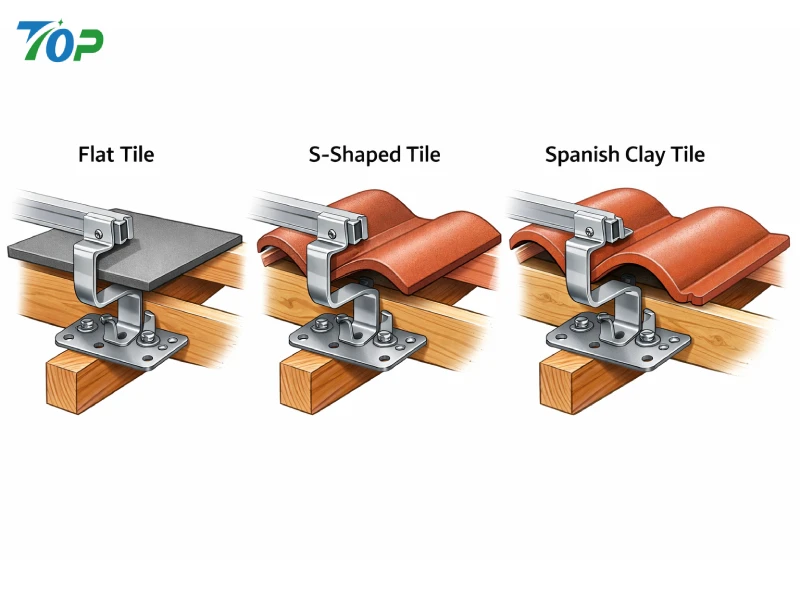

6. Saulės stogo kablio pasirinkimo matrica pagal čerpių tipą

Inžinierių komandoms, kurios valdo kelisčerpinio stogo saulės montavimasprojektams skirtinguose regionuose, struktūrizuota palyginimo priemonė žymiai pagerina sprendimų priėmimo efektyvumą. Užuot pasirinkę asaulės stogo kabliukasRemiantis tik išvaizda arba kaina, pasirenkant reikia atsižvelgti į geometrijos suderinamumą, apkrovos perdavimo elgseną, aplinkos poveikį ir įrengimo toleranciją.

Žemiau pateiktoje matricoje pateikiama praktinė atskaitos sistema, kaip suderinti kabliukų tipus su stogo čerpių kategorijomis. Galutinio inžinerinio patvirtinimo metu visada reikia atsižvelgti į konkrečios vietos konstrukcinius skaičiavimus pagal vietinius statybos kodeksus.

Plytelių tipas	Rekomenduojama kablio konfigūracija	Reguliavimo reikalavimas	Medžiagos klasė	Diegimo rizikos lygis	Inžinerinės pastabos
Plokščios betoninės plytelės	Standartinis reguliuojamas plokščias kabliukas	30-50 mm vertikalus reguliavimas	SUS304 (vidaus) / SUS316 (pakrantės)	Vidutinis	Užtikrinkite, kad plytelių tarpas būtų ≥3 mm, kad išvengtumėte suspaudimo įtempių
Ispanijos / romėnų lenktos plytelės	Siauros rankos pailgintas reguliuojamas kabliukas	50 mm+ vertikalus diapazonas	SUS304 / SUS316	Aukštas	Reikalingas su išlinkimu suderinamas žastas ir šoninis poslinkis
Šiferio plytelė	Itin plonas kabliukas arba su blyksniais integruota sistema	Minimalus aukštis, tikslus derinimas	Pageidautina SUS316	Labai Aukštas	Venkite taškinės apkrovos ant šiferio; apsvarstykite mirksinčią integraciją
Molio plytelė	Sustiprintas apatinės svirties reguliuojamas kabliukas	30–40 mm	SUS304 / SUS316	Aukštas	Užkirsti kelią pertempimui; išlaikyti vienodą plytelių klojimą

Ši atrankos matrica parodo, kad universalaus nėrastogo kablys čerpiniam stoguiprogramas. Kiekviena konfigūracija turi atitikti plytelių geometriją ir konstrukciją.

7. Išsamūs inžineriniai svarstymai pagal plytelių kategoriją

7.1 Plokščias betoninis čerpinis stogas: konstrukcijos stabilumas su kontroliuojamu tarpu

Lyginant su lenktais arba šiferiniais stogais, plokščių čerpių sistemos yra gana patogios montuotojui. Tačiau netinkamai parinktas kablio aukštis vis tiek gali sukelti plytelių suspaudimą arba pakėlimo nestabilumą.

Pagrindinės inžinerijos kryptys:

• Kablio svirties storis yra pakankamas, kad atsispirtų lenkimui, kai kyla vėjas
• Pagrindo plokštės plotis suderinamas su standartiniu gegnių atstumu (400–600 mm)
• Mažiausiai du konstrukciniai sraigtai vienam kabliui
• Atitikimas ASCE 7 vėjo apkrovos skaičiavimo reikalavimams

Stipraus vėjo zonose pakėlimo jėgos gali viršyti 2,0 kPa, priklausomai nuo stogo zonos klasifikacijos (ASCE, 2022). Todėl, renkantis a., būtina patikrinti leistiną tvirtinimo detalių atsparumą ištraukimuisaulės montavimas plokščiam čerpiniam stogui.

7.2 Ispaniškas / romėniškas čerpinis stogas: kreivumo valdymas ir apkrovos perkėlimas

Lenktos plytelių sistemos sukuria asimetrinius apkrovos kelius. Kablys turi sujungti tarp įgaubtų ir išgaubtų plytelių paviršių nesukeldamas įtempių koncentracijos.

Svarbūs projektavimo parametrai:

• Žasto išlinkimo tolerancija
• Šoninis reguliavimas gegnių išlyginimui
• Padidintas vertikalus aukštis, kad būtų pašalintos smailių plytelių keteros
• Konstrukcijos bandymas ekscentrinės apkrovos sąlygomis

Kadangi lenktos plytelės dažnai turi didesnį lūžimo greitį montavimo metu, pasirenkant reguliuojamąsaulės stogo kabliukassumažina perdirbimo išlaidas ir sutrumpina montavimo ciklus.

7.3 Šiferio čerpių stogas: tiksli inžinerija ir rizikos mažinimas

Šiferio stogo įrengimas reikalauja aukščiausios inžinerinės disciplinos. Skirtingai nuo molio ar betono, šiferis negali toleruoti smūgio ar koncentruoto sukimo momento.

Užsaulės montavimas šiferio stoguisistemos, apsvarstykite:

• Žemo profilio kablio geometrija
• Išankstinio gręžimo strategija su vandeniui atsparia membranine apsauga
• Integracija su metaliniu apvadu, kur leidžiama
• Korozijai atsparaus SUS316 naudojimas siekiant užtikrinti ilgalaikį patvarumą

Montavimo klaidos šiferio stoguose dažnai sukelia latentinius gedimus – mikroįtrūkimus, kurie plinta dėl užšalimo ir atšildymo ciklų (Tarptautinė kodekso taryba, 2021).

7.4 Molio čerpių stogas: trapumo ir sukimo momento valdymas

Molio plytelės pasižymi mažu atsparumu tempimui ir ribota lenkimo tolerancija. Per didelis tvirtinimo detalių priveržimas yra viena dažniausių lūžimo priežasčių.

Geriausia praktika:

• Sukimo momentu valdomi tvirtinimo įrankiai
• Vienodas plytelių apipjaustymas kablio laisvumui
• Įtempių paskirstymo pagrindo plokštės konstrukcija
• Vizuali apžiūra iš naujo uždėjus plyteles

Pasirinkus sustiprintąnerūdijančio plieno stogo kablyspagerina molio stogo sistemų konstrukcijos patikimumą.

8. Dažnos diegimo klaidos, kurios padidina projekto riziką

Visoje komercinėje srityječerpinio stogo saulės montavimasprojektai, šios pasikartojančios klaidos prisideda prie išlaidų viršijimo ir ilgalaikės atsakomybės:

8.1 Universalaus kablio naudojimas visų tipų plytelėms

Bandymas standartizuoti naudojant vieno kabliuko modelį dažnai sukelia nesutapimą ir plytelių pažeidimus. Reikalingi geometrijai būdingi sprendimai.

8.2 Vėjo apkrovos zonos kitimo nepaisymas

Stogo kampai ir briaunos patiria didesnes pakėlimo jėgas. Tarpai tarp kabliukų turi atspindėti zonų klasifikaciją pagal konstrukcinius kodus.

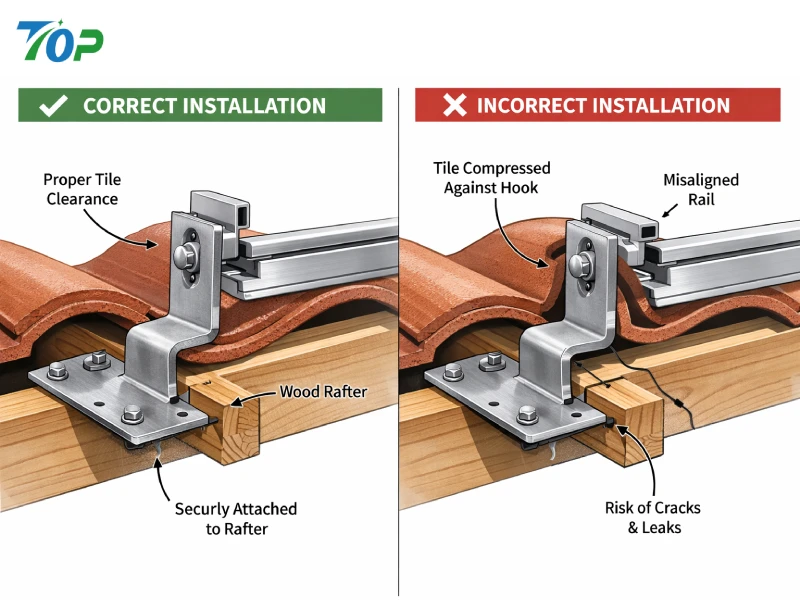

8.3 Nepakankamas plytelių tarpas

Tiesioginis čerpės ir kablio kontaktas perkelia apkrovą į trapias stogo dangos medžiagas, padidindamas lūžių riziką.

8.4 Nepakankamas tvirtinimo detalių įterpimo gylis

Tvirtinimo detalių ištraukimo galia priklauso nuo įterpimo gylio ir medienos tankio (American Wood Council, 2018). Nepakankamai įvertinus šiuos parametrus, sumažėja sistemos saugos ribos.

8.5 Neatsiskaitymas dėl terminio plėtimosi

Nerūdijančio plieno ir aliuminio tvirtinimo bėgiai plečiasi skirtingu greičiu. Netinkamas dizainas gali sukelti ilgalaikį įtempimą kablio jungtims.

9. Montavimo efektyvumas ir darbo sąnaudų optimizavimas

Pasirinkus teisingąsaulės stogo kabliukų gamintojasgali labai paveikti įrengimo efektyvumą.

Funkcijos, kurios pagerina lauko našumą:

• Iš anksto sumontuoti reguliuojami komponentai
• Aiški konstrukcijos apkrovos dokumentacija
• Partijos nuoseklumas dideliems pirkimo užsakymams
• Suderinamas bėgių sąsajos dizainas

Statybos produktyvumo tyrimai rodo, kad supaprastinus montavimą darbo laikas pasikartojančiose sistemose sutrumpėja 10–25% (Gould & Joyce, 2014). Dideliuose stogo saulės energijos portfeliuose toks sutaupymas daro didelę įtaką projektų maržoms.

10. Inžinerinės apkrovos patikrinimas ir dokumentacija

Komerciniams saulės energijos kūrėjams ir EPC rangovams dokumentacija yra būtina. Patikimassaulės stogo kabliukastiekėjas turi pateikti:

• Mechaninės apkrovos bandymų ataskaitos
• Medžiagos sertifikatai (SUS304 / SUS316)
• Baigtinių elementų analizės duomenys (jei yra)
• Atsparumo korozijai klasifikacija
• Kokybės kontrolės atsekamumo įrašai

Vėjo apkrovos bandymų tyrimai (Kopp ir kt., 2012) rodo, kad tvirtinimo vientisumas dažnai yra stogo sistemos veikimą ribojantis veiksnys. Todėl kablio pasirinkimas turi būti patvirtintas mechaniniais įrodymais, o ne prielaidomis.

11. Sąnaudų ir naudos analizė: už vieneto kainą

Priimant sprendimus dėl pirkimo reikėtų atsižvelgti į gyvavimo ciklo vertę, o ne į pradinę vieneto kainą. Mažesnės kainosstogo kablys čerpiniam stoguijei trūksta reguliavimo arba struktūrinio sertifikavimo, gali atsirasti:

• Didesnės plytelių keitimo išlaidos
• Pailginta montavimo trukmė
• Ginčai dėl draudimo po oro įvykių
• Sumažintas ilgalaikis patikimumas

Bendrų išlaidų metodas apima:

• Medžiagos kaina
• Darbo sąnaudos
• Rizikos mažinimo išlaidos
• Garantinis poveikis
• Priežiūros nuspėjamumas

Vertinant holistiškai, suprojektuotas reguliuojamassaulės stogo kabliukassistemos dažnai užtikrina geresnę investicijų grąžą dideliuose komerciniuose portfeliuose.

12. Kaip pasirinkti tinkamą saulės elementų stogo kablio gamintoją didelio masto projektams

Komercinėje ir portfelyje pagrįstoje saulės energijos plėtroje ant stogo, pasirenkant asaulės stogo kabliukų gamintojasyra strateginis inžinerinis ir rizikos valdymo sprendimas. Gamintojo projektavimo galimybės, gamybos kontrolė ir dokumentacijos skaidrumas tiesiogiai įtakoja įrengimo efektyvumą, konstrukcijos patikimumą ir ilgalaikį turto veikimą.

Be kainos ir pristatymo laiko įvertinimo, pirkimo ir inžinierių komandos, pirkdamos tiekimą, turėtų įvertinti šiuos aspektussaulės stogo kabliukassistemos čerpinio stogo saulės energijos montavimo projektams.

12.1 Inžineriniai pajėgumai ir struktūrinis patvirtinimas

Kvalifikuotas gamintojas turėtų pateikti mechaninio patvirtinimo duomenis, rodančius laikomąją galią imituojamo vėjo pakilimo ir slėgio žemyn sąlygomis.

Pagrindiniai dokumentai, kuriuos reikia pateikti:

• Statinės apkrovos bandymų ataskaitos
• Medžiagos atsparumo tempimui sertifikatas
• Baigtinių elementų analizės (FEA) dokumentacija
• Tvirtinimo detalių suderinamumo patvirtinimas
• Atsparumo korozijai klasifikacija pagal ISO 9223

Tvirtinimo sistemos dažnai yra silpniausia saulės energijos įrenginių ant stogo grandis. Vėjo inžinerijos tyrimai patvirtina, kad ant stogo montuojamos sistemos turi būti vertinamos kaip integruoti konstrukciniai mazgai, o ne izoliuoti komponentai (Kopp ir kt., 2012). Tiekėjas, negalintis pateikti dokumentais pagrįstų bandymų įrodymų, kelia išvengiamą projekto riziką.

12.2 Medžiagos kokybė ir atsekamumas

Labiausiai didelio našumonerūdijančio plieno stogo kabliukaiyra pagaminti iš SUS304 arba SUS316 nerūdijančio plieno. Tačiau vien medžiagos kokybės nepakanka; atsekamumas ir nuoseklumas yra vienodai svarbūs.

Portfelio masto pirkimų kokybės kontrolės sistemos turėtų apimti:

• Partijos lygio medžiagų sertifikavimas
• Matmenų tolerancijos patikrinimas
• Paviršiaus apdailos nuoseklumo patikrinimas
• Suvirinimo vientisumo patikrinimas (jei taikoma)

Korozija laikui bėgant sumažina efektyvų skerspjūvio plotą ir konstrukcijos stiprumą. Pakrantės arba didelės drėgmės regionams paprastai rekomenduojama SUS316, kad būtų išlaikytas 25 metų konstrukcijos patvarumas.

12.3 Reguliavimas ir SKU optimizavimas

Gamintojai, siūlantys modulinius reguliuojamus kablius, sumažina atsargų sudėtingumą. Vietoj kelių fiksuoto aukščio modelių, reguliuojamųstogo kablys čerpiniam stoguisistemos gali dengti plokščias, molines ir vidutinio kreivumo plyteles.

Šis lankstumas pagerina:

• Sandėlio efektyvumas
• Montavimo pritaikomumas
• Sumažintas lauko modifikavimas
• Greitesni pirkimų ciklai

Žvelgiant iš gyvavimo ciklo sąnaudų perspektyvos, pritaikomos kabliukų sistemos dažnai užtikrina didesnę ilgalaikę vertę, palyginti su nebrangiomis fiksuotos geometrijos alternatyvomis.

12.4 Gamybos pajėgumai ir tiekimo stabilumas

Dideliems komerciniams saulės energijos portfeliams reikia nuoseklių pristatymo grafikų. Tiekimo sutrikimas montuojant techninę įrangą gali atidėti montavimo brigadas ir paveikti paleidimo laiką.

Patikimassaulės energijos montavimas čerpiniam stoguitiekėjas turi įrodyti:

• Keičiamos gamybos linijos
• Pristatymo laiko skaidrumas
• Eksporto logistikos galimybės
• Nuoseklus matmenų pakartojamumas

Nuoseklumas yra ypač svarbus, nes kablio aukščio arba pagrindo plokštės išlygiavimo matmenų svyravimai gali sukelti bėgių nesutapimą ilguose stogo tarpatramiuose.

13. Komercinių įrenginių inžinerinio bendradarbiavimo modelis

Komerciniams ir kelių pastatų stogų portfeliams bendradarbiauti montuotojas irsaulės stogo kabliukų gamintojasturėtų įvykti prieš sudarant galutinį dokumentų sąrašą.

Optimizuota darbo eiga paprastai apima:

1. Stogo konstrukcijos dokumentų peržiūra
2. Plytelių tipo identifikavimas ir storio matavimas
3. Vėjo ir sniego apkrovos apskaičiavimas pagal vietinį kodą
4. Kabliukų tarpų išdėstymo planavimas
5. Konstrukcinių tvirtinimo detalių specifikacija
6. Prototipo patvirtinimas (jei reikia)

Integravus šiuos veiksmus prieš statybą, sumažėja pakeitimų užsakymų ir lauko koregavimų skaičius. Pagal ASCE 7 (2022), stogo sistemos turi atsižvelgti į zonai būdingą vėjo pakėlimo slėgį. Inžinerinė įvestis tvirtinimo etape užtikrina atitiktį ir pagerina konstrukcijos atsparumą.

14. Ilgalaikės čerpių stogo saulės energijos montavimo eksploatacinės savybės

Vertinantsaulės stogo kabliukassistemos, ilgalaikis patikimumas yra toks pat svarbus kaip ir pradinis įrengimo našumas.

14.1 Šiluminis plėtimasis ir nuovargis

Saulės energijos montavimo bėgiai paprastai yra aliuminio, o kabliukai - nerūdijančio plieno. Diferencinis plėtimasis tarp medžiagų sukelia ciklinį įtempimą jungties taškuose. Per 25 metų tarnavimo laiką atsparumas nuovargiui tampa aktualus.

14.2 Korozijos aplinkos klasifikacija

ISO 9223 klasifikuoja atmosferos korozijos lygius. Pakrantės aplinkai (C4–C5 kategorijos) reikalingos aukštesnės korozijai atsparios medžiagos. Tokiais atvejais rekomenduojama naudoti SUS316, kad būtų išvengta taškinės korozijos.

14.3 Prieinamumas prie priežiūros

Kabliukai turi leisti patikrinti prieigą be visiško modulio pašalinimo. Veiksmingas techninės priežiūros dizainas pagerina ilgalaikį veikimo stabilumą.

15. Dažnai užduodami klausimai apie saulės stogo kabliukus

15.1 Ar vienas saulės stogo kabliukas tinka visų tipų čerpėms?

Ne. Plytelių geometrija labai skiriasi. Reguliuojamas dizainas gali apimti kelias plytelių kategorijas, tačiau šiferiui ir labai išlenktoms ispaniškoms plytelėms dažnai reikia specializuotų konfigūracijų.

15.2 Kaip išmatuoti plytelių aukštį prieš pasirenkant kabliuką?

Išmatuokite bendrą plytelių storį ir persidengimo aukštį. Įsitikinkite, kad pasirinktas kablio aukštis užtikrina pakankamą atstumą nesuspaudžiant plytelių paviršiaus.

15.3 Kokia medžiaga geriausia montuoti čerpinį stogą nuo saulės?

Dėl geresnio atsparumo korozijai SUS316 nerūdijantis plienas rekomenduojamas didelio druskingumo arba jūrinėje aplinkoje.

15.4 Kiek stogo kabliukų reikia vienam kilovatui?

Kablio kiekis priklauso nuo vėjo zonos klasifikacijos, modulio dydžio ir bėgių ilgio. Struktūriniai skaičiavimai turi atitikti ASCE 7 apkrovos kriterijus.

15.5 Ar saulės kolektorių stogo kablius reikia uždengti?

Kai kuriose čerpinių stogų sistemose, siekiant pagerinti ilgalaikę nuotėkio prevenciją, rekomenduojama integruoti plėvelę arba vandeniui atsparią membraną.

15.6 Kas sukelia plytelių įtrūkimus montuojant?

Dažniausios priežastys yra nepakankamas tarpas, per didelis priveržimas, netinkama kėlimo technika ir netolygus apkrovos pasiskirstymas.

15.7 Kaip galima sutrumpinti diegimo laiką?

Naudojant reguliuojamus iš anksto sumontuotus kabliukus ir standartizuotas bėgių sąsajas, žymiai pagerėja montavimo efektyvumas.

16. Strateginė išvada: inžinerinės tikslios pavaros skatina projekto pelningumą

Pasirinkus tinkamąsaulės stogo kabliukasuž ačerpinio stogo saulės montavimo sistemayra daugiamatis inžinerinis sprendimas. Plytelių geometrija, apkrovos perdavimo elgsena, korozijos aplinka ir montavimo darbo eiga turi būti vertinami kartu.

Komercinio masto projektams tvirtinimo sistema nustato:

• Struktūrinis atitikimas
• Montavimo produktyvumas
• Garantinis poveikis
• Gyvenimo ciklo priežiūros išlaidos
• Portfelio lygio patikimumas

Puikiai suprojektuotas reguliuojamasstogo kablys čerpiniam stoguiprogramos sumažina lauko neapibrėžtumą, pagerina apkrovos paskirstymą ir pagerina atsparumą vandeniui. Pagrįstos dokumentais pagrįstu struktūriniu patvirtinimu ir gamybos nuoseklumu, tokios sistemos užtikrina ilgalaikį stabilumą ir išmatuojamus sąnaudų pranašumus.

Inžinerinis tikslumas priedų lygiu tiesiogiai reiškia geresnes projekto maržas ir sumažintą veiklos riziką. Montuotojams, EPC rangovams ir pirkimų komandoms, tvarkančioms čerpinio stogo saulės energijos portfelius, pasirenkant tinkamąsaulės stogo kabliukų gamintojasnėra tiesiog sprendimas dėl tiekimo – tai struktūrinė strategija.

Nuorodos

• Amerikos civilinių inžinierių draugija. (2022).Pastatų ir kitų konstrukcijų minimalios projektinės apkrovos ir susiję kriterijai (ASCE/SEI 7-22). ASCE.
• Amerikos medienos taryba. (2018).Nacionalinė medinių konstrukcijų projektavimo specifikacija (NDS). Amerikos medienos taryba.
• Tarptautinė standartizacijos organizacija. (2012).ISO 9223: Metalų ir lydinių korozija. Atmosferų korozija. Klasifikacija. ISO.
• Tarptautinė kodekso taryba. (2021).Tarptautinis gyvenamasis kodas (IRC). ICC.
• Kopp, G. A., Farquhar, S. ir Morrison, M. (2012). Vėjo apkrovos ant stogo saulės kolektorių.Vėjo inžinerijos ir pramoninės aerodinamikos žurnalas, 111, 100–111.
