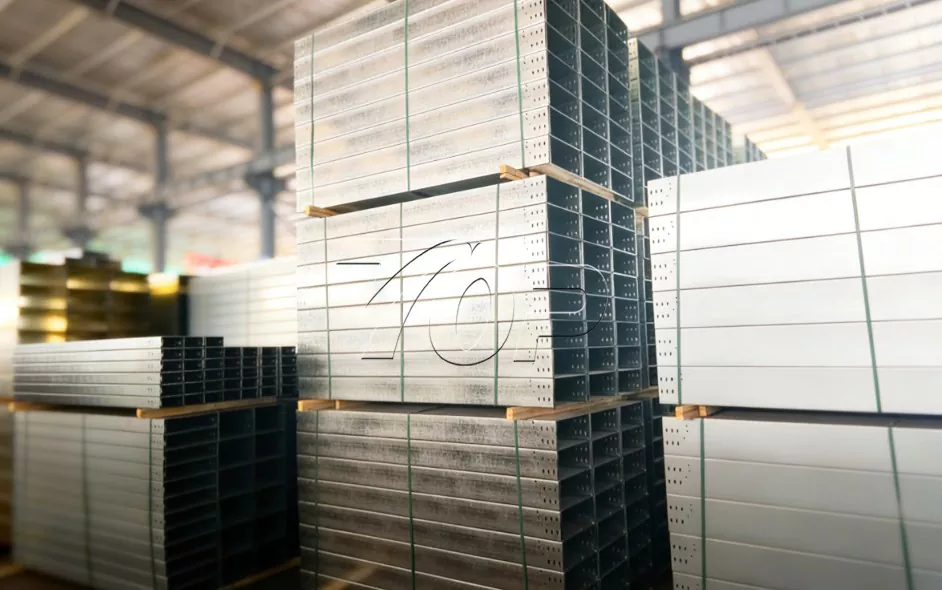

Aliuminio kabelių dėklas

Norėdami susirasti profesionalų aliuminio kabelių padėklo gamintoją ar pradėti naują saulės energijos projektą su visapusiškais sprendimais, galite susisiekti su Topfencesolar ir leiskite mums tapti jūsų ilgalaikiu partneriu!

Kabelių valdymas dažnai yra labai svarbus sistemos ilgaamžiškumui. Saulės kabeliai teka aukštos įtampos nuolatinę srovę ir dešimtmečius yra veikiami ekstremalių oro sąlygų.

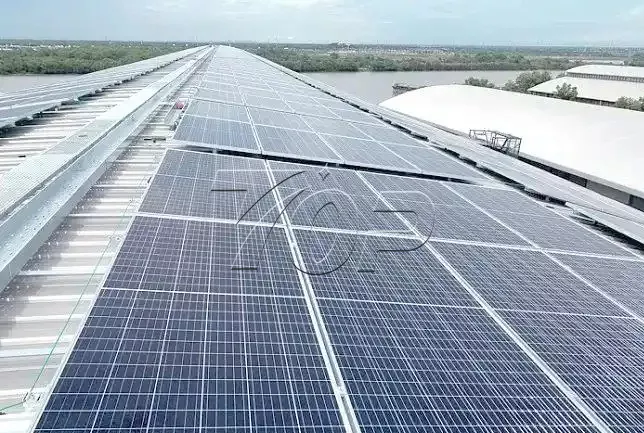

Palikti kabelius ant stogo paviršiaus kelia pavojų saugai. „Topfencesolar“ prekės ženklo saulės aliuminio kabelių dėklas siūlo specialią saulės energijos kabelių laidų magistralę.

Fizinė apsauga:Padėklas apsaugo nuo aštrių stogo kraštų pažeidimų, užtikrina saugų saulės sistemos veikimą.

Šilumos išsklaidymas:Kabelių loveliai su skylučių konstrukcija su gera laidų ventiliacija. Šis specialus dizainas gali veiksmingai sumažinti atsparumą ir šilumos kaupimąsi.

Sukurta atsižvelgiant į saulės kabelio specifiką

Saulės PV kabeliai yra unikalūs su dviguba izoliacija ir storesni. Jiems reikalinga atramos sistema, kuri atitiktų jų lenkimo spindulį ir svorį.

Kalbant apie kabelių lovelių medžiagas, cinkuotą plieną, kuris veikia kaip sunkus šilumos šalintuvas, aliuminis yra idealiausia medžiaga saulės energijai.

Atsparus korozijai: natūraliai sukuria apsauginį oksido sluoksnį, puikiai tinkantį ekspozicijai lauke.

Lengvas: sumažina statinę jūsų stogo konstrukcijos apkrovą.

Nemagnetinis: sumažina galios nuostolius dėl magnetinės indukcijos esant didelėms srovėms.

Galimi kabelių lovelių tipai

Siūlome tris skirtingas konfigūracijas, kurios atitiktų jūsų konkrečią diegimo aplinką:

1. Kopėčių tipo kabelių dėklas

Tinka ilgiems tarpatramiams ir sunkiems tiekimo kabeliams.

Ypatybė: Atviros pakopos užtikrina maksimalų oro srautą aušinant didelio stiprintuvo kabelius.

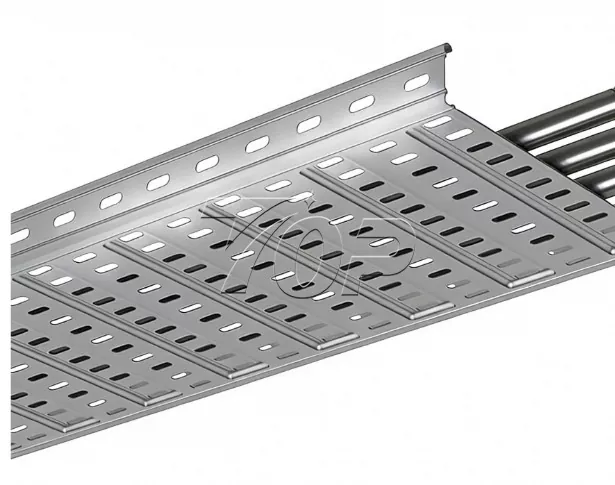

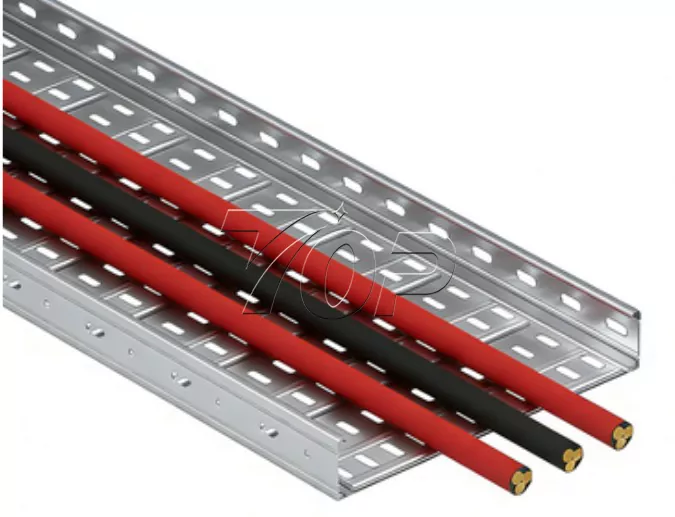

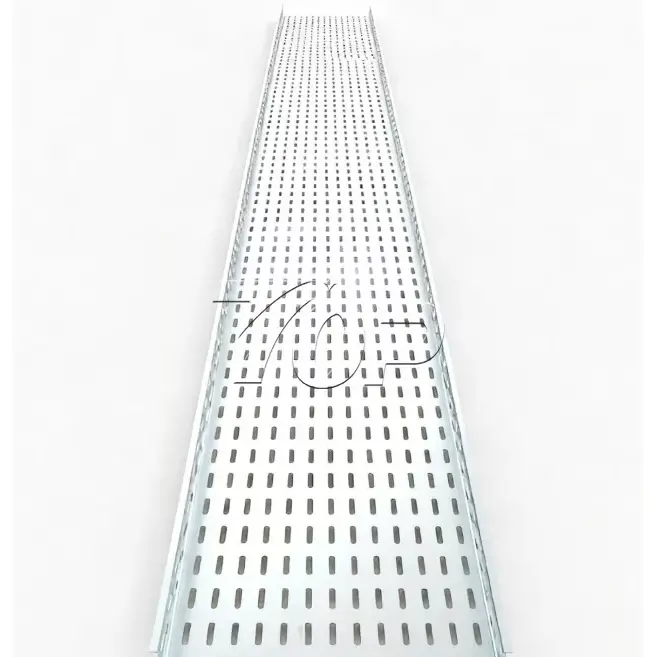

2. Perforuotas kabelių dėklas

Naudojimas: komerciniams stogams, kuriems reikalinga dugno apsauga.

Privalumas: vėdinamos apatinės angos leidžia nutekėti vandeniui ir apsaugoti kabelius nuo nelygių stogo paviršių.

3. Vielinio tinklo kabelių dėklas

Specialiai sukurta sudėtingiems maršrutams su keliais posūkiais ir kritimais.

Ypatybė: labai lankstus; Galima pjaustyti ir sulenkti vietoje, kad būtų lengva įveikti kliūtis.

Kaip veikia kabelių padėklai?

Užuot nutiesę kabelius per stogo paviršių, padėklas apima atstumą tarp tvirtinimo taškų.

Jis perkelia kabelių svorį ant stelažo konstrukcijos arba stogo tvirtinimo elementų, išlaikant laidus pakeltus. Tai neleidžia kabeliams sustingti vandens balose per liūtis ir yra tvarkingi, kad techninės priežiūros komandos vėliau galėtų lengvai atsekti grandinę.

Kaip įdiegti kabelių lovelius?

Montavimas yra paprastas, lengvas ir greitas naudojant Topfencesolar tikslius dizainus. Štai bendra stogo aliuminio sistemos darbo eiga:

1 veiksmas:Maršruto žemėlapis. Ne tik pradėkite gręžti. Suplanuokite kelią nuo masyvo iki keitiklio. Venkite užtemdyti plokštes pačiu dėklu!

2 veiksmas:Įdiekite skliaustus. Jums reikia pakelti padėklą nuo stogo. Pritvirtinkite tvirtinimo kojeles arba prijunkite padėklą tiesiai prie saulės bėgelių.

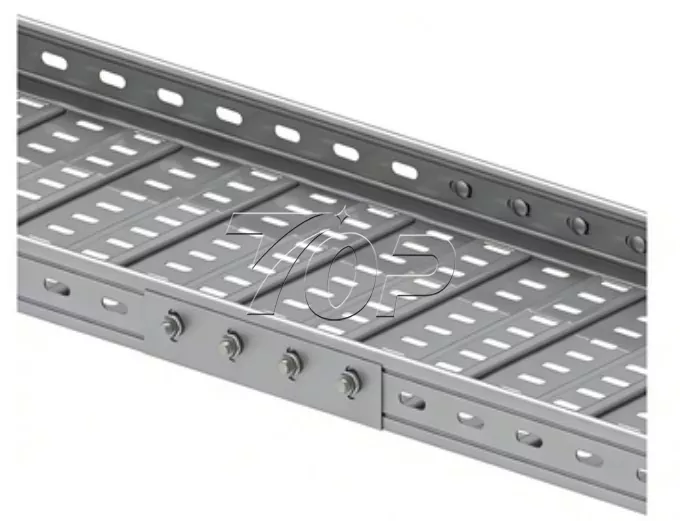

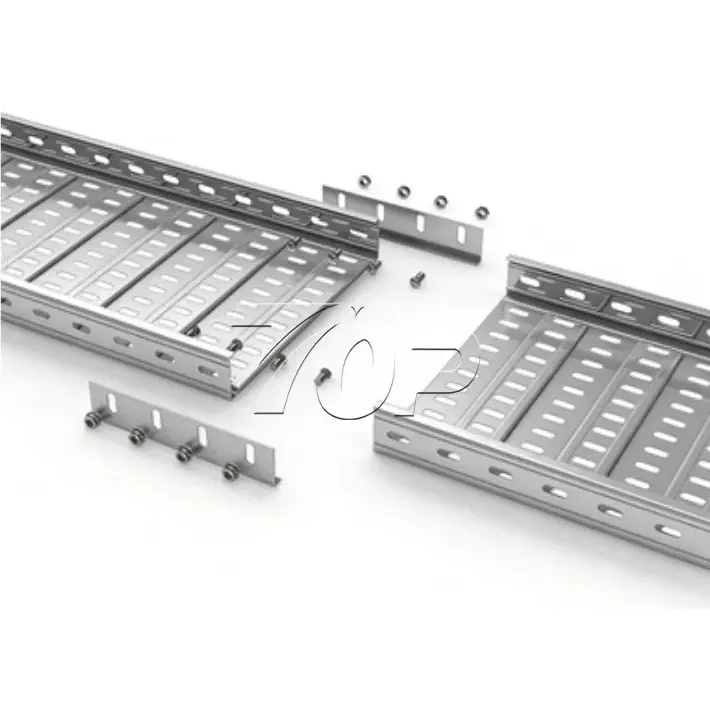

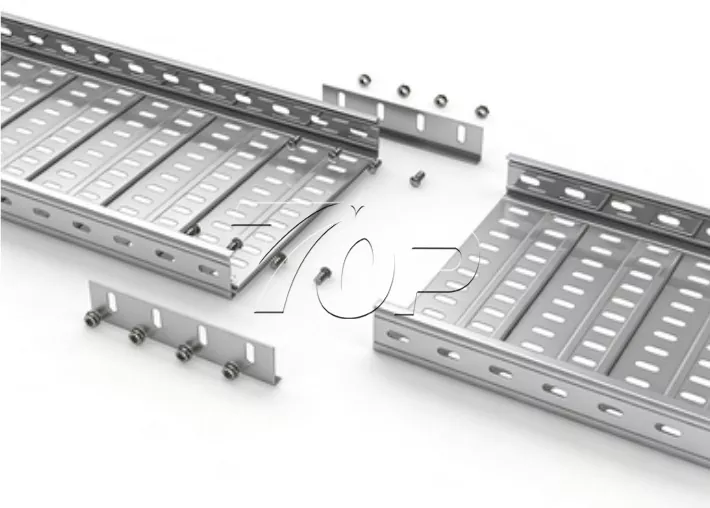

3 veiksmas:Sujunkite skyrius. Norėdami sujungti du dėklo ilgius, naudokite sujungimo plokštes. Palikite nedidelį tarpą tarp sekcijų šiluminiam plėtimuisi. Kadangi įkaitęs aliuminis plečiasi; jei juos priveržsite per stipriai be tarpo, dėklas gali deformuotis.

4 veiksmas:Nutieskite kabelį. Įdėkite laidus į dėklą. Netempkite jų per stipriai. Kas kelias pėdas pritvirtinkite naudokite UV spinduliais įvertintus kabelių rišiklius arba aliuminio kabelių apkabas.

5 veiksmas:Įžeminimas. Kadangi dėklas yra metalinis, jis turi būti įžemintas. Norėdami užtikrinti elektros tęstinumą, naudokite sujungimo džemperius per sujungimo plokštes.
