Kokius saulės energijos priedus turėtumėte pasirinkti, kad PV sistema būtų saugesnė, greičiau įdiegiama ir lengviau prižiūrima?

Santrauka:Saulės projektai retai žlunga vien dėl plokščių. Dažniau smulkūs komponentai – jungtys, kabeliai, įžeminimo dalys, spaustukai, etiketės ir apsaugos įtaisai – sukelia prastovų, pavojų saugai ir pertvarkymą. Šiame vadove išskaidomi praktiškiausi Solar PrieigasoriesNorėdami nustatyti pirmenybę, dažniausiai pirkėjai susiduria su problemomis (suderinamumas, korozija, šiluma, UV poveikis, tikrinimo reikalavimai ir tiekimo nuoseklumas) ir kaip įvertinti priedus, skirtus gyvenamosioms, komercinėms ir komunalinėms sistemoms. Taip pat rasite kontrolinius sąrašus, palyginimo lentelę ir praktikoje patikrintus patarimus, kurie padės pirkimo komandoms ir montuotojams išvengti „paslėptų“ išlaidų per visą sistemos eksploatavimo laiką.

Turinys

• Kontūras
• Kodėl saulės energijos priedai yra svarbesni, nei daugelis galvoja
• Dažniausi pirkėjų ir montuotojų skausmo taškai
• Pagrindiniai saulės energijos priedai, kuriems teikiama pirmenybė
• Greito pasirinkimo lentelė
• Kokybės kontrolinis sąrašas prieš pateikiant užsakymą
• Priedų pasirinkimas pagal svetainės scenarijų
• Lengvai prižiūrimi priedai, mažinantys sunkvežimių riedėjimą
• Tiekimas ir dokumentai, palengvinantys patikrinimus
• DUK
• Baigiamieji užrašai

Kontūras

• Kaip mažos dalys sukuria didelius našumo ir saugumo rezultatus
• Realūs trinties taškai: nesuderintos jungtys, korozija, UV įtrūkimai, tikrinimo gedimai ir tiekimo spragos
• Praktinis būtinų saulės energijos priedų suskirstymas
• Lentelė, skirta priedų pasirinkimams suderinti su aplinka, rizika ir montavimo greičiu
• Pirkimų kontrolinis sąrašas skirtas patvarumui, atsekamumui ir nuoseklumui
• Scenarijus pagrįstos gairės: stogo, pakrantės, didelio karščio, šalčio ir komunalinių paslaugų aikštelės
• Į techninę priežiūrą orientuoti kirtikliai, kurie sumažina gedimus per 25+ metus
• DUK ir pirkėjų patarimai, kaip išvengti brangaus pertvarkymo

Kodėl saulės energijos priedai yra svarbesni, nei daugelis galvoja

Jei skydeliai yra „antraštė“,Saulės priedaiyra „santechnika ir laidai“, kurie nusprendžia, ar fotovoltinės sistemos įrengimas yra džiaugsmas, ar nuolatinis trikčių šalinimo projektas. Priedai nustato:

• Elektrinis vientisumas:stabilios jungtys, mažas pasipriešinimas, sumažinta lanko rizika ir nuspėjamas veikimas.
• Mechaninis patikimumas:atsparumas vėjo pakėlimui, vibracijos tolerancija ir ilgalaikis konstrukcijos stabilumas.
• Aplinkos išlikimas:UV, druskos rūkas, drėgmė, užšalimo ir atšildymo ciklai, smėlio dilimas ir terminis plėtimasis.
• Apžiūra ir perdavimas:ženklinimas, įžeminimo tęstinumas ir dokumentacija, kuri užtikrina sklandų atitiktį.

Kai priedai pasirenkami „paskutinę minutę“ arba pasirenkami vien pagal vieneto kainą, dažnai nutrūksta biudžetas: papildomos darbo minutės vienam moduliui, netikėti pakeitimai, ginčai dėl garantijos ir išvengiamos prastovos. Per 20–30 metų eksploatavimo laikotarpį priedai, kurie iš anksto kainuoja šiek tiek brangiau, dažnai sutaupo daugiausia pinigų.

Dažniausi pirkėjų ir montuotojų skausmo taškai

Išsiaiškinkime juos aiškiai – tai problemos, kurios kartojasi visuose projektuose:

• Jungties neatitikimas:jungčių tipų ar tiekėjų maišymas be patikrinto suderinamumo plano gali sukelti didelį atsparumą, įkaisti ir gedimus.
• Korozijos staigmenos:pakrantės ir pramoninė aplinka baudžia už netinkamus lydinius, prastą dengimą ir neapdorotas tvirtinimo detales.
• UV ir karščio senėjimas:Kabelių ryšiai, vamzdžiai ir izoliacija, kurie puikiai atrodo pirmą dieną, po stipraus poveikio gali įtrūkti, susikristi arba deformuotis.
• Įžeminimo ir sujungimo tarpai:trūkstami sujungimo trumpikliai, netinkami antgaliai arba nenuosekli įžeminimo įranga gali atidėti paleidimą.
• „Smulkių dalių“ atsargos:trūkstamas segtukas, galinis dangtelis arba etiketė gali sustabdyti montavimo liniją.
• Nenuoseklūs leistini nuokrypiai:spaustukai, kurie netelpa į bėgius, švariai sulėtina brigadų darbą ir padidina modulių sugadinimo tikimybę.
• Dokumentacijos nuovargis:neaiškūs dalių numeriai, trūkstamos bandymų ataskaitos ir silpnas atsekamumas apsunkina perdavimą, nei reikia.

Tvirta priedų strategija pašalina šiuos skausmo taškus prieš atvykstant pirmajam padėklui į vietą.

Pagrindiniai saulės energijos priedai, kuriems teikiama pirmenybė

Ne kiekvienam projektui reikia visų priedų kategorijų, tačiau dauguma sistemų turi naudos iš disciplinuoto požiūrio šiose srityse:

• Jungtys ir jungčių komponentai
  • PV jungtys (dažniausiai MC4 tipo), šakos jungtys ir ilginamieji laidai
  • Sandarinimo atmosfera aspektai: tarpikliai, IP reitingo korpusai ir tinkami užspaudimo įrankiai
  • Patarimas dėl pirkimo: standartizuokite pagal patikrintą jungčių ekosistemą, kad sumažintumėte neatitikimo riziką
• PV kabeliai ir kabelių valdymas
  • UV atsparus PV laidas, įžeminimo laidas ir apsauginis vamzdis, jei reikia
  • Kabelių spaustukai, UV spinduliuotieji raiščiai, kraštų spaustukai ir nukreipimo kreiptuvai, apsaugantys nuo dilimo
  • Lauko realybė: tvarkingas kabelių vedimas sumažina karštų taškų, gyvūnų žalos ir priežiūros laiką
• Montavimo techninės įrangos priedai

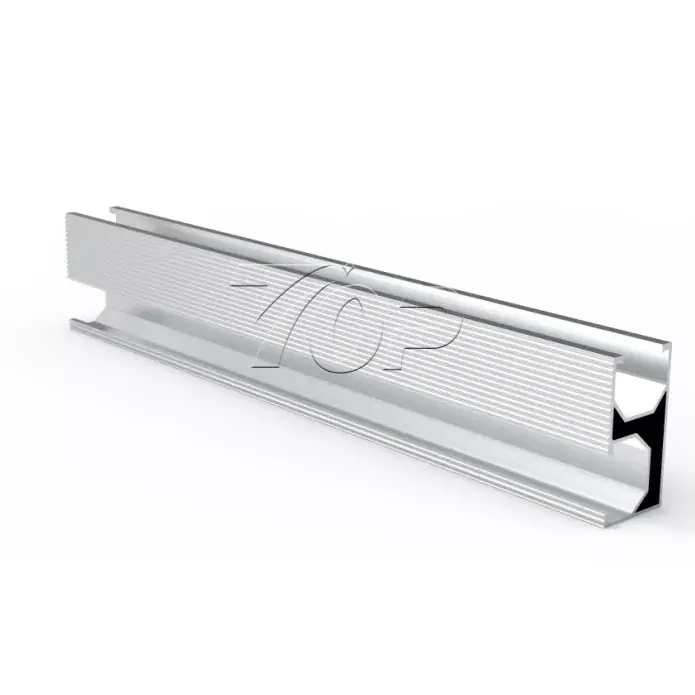

  • Viduriniai spaustukai, galiniai spaustukai, bėgių sujungimai, galiniai dangteliai ir tvirtinimo detalės
  • Svarbus medžiagų pasirinkimas: nerūdijančio plieno ir aliuminio suderinamumas ir korozijos valdymas
  • Sutaupykite laiko: iš anksto sumontuoti spaustuvų rinkiniai kiekvienam modulių skaičiui sumažina rūšiavimą vietoje
• Įžeminimas ir sujungimas
  • Įžeminimo antgaliai, trumpikliai, dantytos poveržlės ir įžeminimo spaustukai
  • Tęstinumo planavimas: užtikrinkite bėgių, modulių ir įrangos korpusų sujungimą
  • Patarimas dėl patikrinimo: nuoseklus ženklinimas ir tęstinumo dokumentai pagreitina pasirašymą
• Viršįtampių ir apsaugos įtaisai
  • Apsaugos nuo viršįtampių įtaisai (SPD) DC/AC pusėje, kur reikia
  • Saugikliai, saugiklių laikikliai ir atjunkite komponentus, priklausomai nuo konstrukcijos
  • Rizikos objektyvas: žaibiškoms vietovėms ir ilgiems kabelių atkarpoms reikia skirti ypatingą dėmesį
• Stebėjimo ir saugos priedai
  • Greito išjungimo komponentai (jei jie privalomi), optimizatoriai ir stebėjimo priedai
  • Ženklai ir etiketės, kad būtų aiškus reagavimas į avarijas ir techninė priežiūra
  • Rezultatas: mažiau klaidų atliekant techninę priežiūrą ir greitesnis trikčių šalinimas
• Atsparūs oro sąlygoms korpusai ir kabelių įvadas
  • Jungiamosios dėžės, kombainų dėžės priedai (jei taikoma), riebokšliai ir tarpikliai
  • Dulkių ir vandens tvarkymas: venkite „gražių ant popieriaus“ dalių, kurios sugenda ant stogų

Saulės priedainėra tik pirkinių sąrašas – tai sistemos lygio rizikos kontrolė. Elkitės su jais kaip su svarbiais komponentais, o ne su mintimis.

Greito pasirinkimo lentelė

Kokybės kontrolinis sąrašas prieš pateikiant užsakymą

Štai praktinis kontrolinis sąrašas, kurį galite naudoti su bet kuriuo tiekėjuSaulės priedai– jis skirtas išvengti brangiausių klaidų:

• Suderinamumo planas:patvirtinkite jungčių šeimas, užspaudimo standartus ir poravimosi taisykles – nepasikliaukite prielaidomis.
• Medžiagos skaidrumas:paprašykite aiškių spaustukų, varžtų, poveržlių ir įžeminimo dalių medžiagų specifikacijų.
• Atsparumas aplinkai:patvirtinti plastikų ir kaklaraiščių atsparumą UV spinduliams ir metalinių dalių korozijos strategiją.
• Matmenų nuoseklumas:paklauskite apie tolerancijos kontrolę ir tai, kaip patikrinamas bėgių ir spaustukų tinkamumas.
• Atsekamumas:užtikrinti partijos ženklinimą, dalių numerius ir dokumentus, kurie gali būti susieti su siuntomis.
• Pakavimo logika:priedai turi būti pateikti taip, kad būtų palaikomas montavimo eiga (komplektavimas, ženklinimas, skaičiavimai).
• Įrankio naudojimo instrukcijos:jungtims ir antgaliams patvirtinti rekomenduojamus įrankius ir užspaudimo tikrinimo metodus.
• Atsarginė strategija:apibrėžkite nedidelę atsarginių dalių procentą didelės rizikos prekėms, kad išvengtumėte prastovų svetainėje.

Viena maža „silpna grandis“ gali virsti pasikartojančia nesėkme. Toks kontrolinis sąrašas padeda nusipirkti ramybę, o ne chaosą.

Priedų pasirinkimas pagal svetainės scenarijų

Skirtingos svetainės baudžia skirtingas jūsų sistemos dalis. Jei optimizuojate realiam pasauliui, pritaikykite savoSaulės priedaiaplinkai ir darbo eigai:

• Gyvenamųjų namų stogai:pirmenybę teikite švariam kabelių nuvedimui, tvirtam ženklinimui ir priedams, kurie sumažina diegimo laiką. Namų savininkams rūpi tvarkingumas ir ilgalaikis patikimumas.
• Komerciniai stogai:Pagalvokite apie priežiūros ciklus – rinkitės patvarius spaustukus, nuspėjamas jungčių sistemas ir įžeminimo įrangą, kad patikrinimai būtų neskausmingi.
• Antžeminis montavimas ir naudingumas:standartizacija yra svarbiausia. Tinkamas komplektavimas, ženklinimas ir nuoseklus dalių tiekimas sumažina darbo jėgos skirtumus tarp brigadų.
• Žemės ūkio paskirties vietos:apsvarstykite papildomą dilimą, dulkes ir poveikį gyvūnams. Tvirtas kabelių valdymas ir apsauginis maršrutas gali žymiai sumažinti remonto skaičių.
• Pakrantės / pramoninės vietos:koroziją vertinkite asmeniškai. Jūsų tvirtinimo detalės ir jungiamosios dalys neturėtų būti „galbūt“.

Net jei elektros konstrukcija yra teisinga, netinkamai parinktas priedas gali sukelti pakartotinius techninės priežiūros skambučius. Priderinti priedus prie sąlygų yra vienas iš paprasčiausių būdų apsaugoti projekto paraštes.

Lengvai prižiūrimi priedai, mažinantys sunkvežimių riedėjimą

Daugelis komandų skiria biudžetą keičiamiems keitikliams, tačiau pamiršta, kad maži priedai dažnai sukelia „paslaptingus gedimus“. Norėdami sumažinti pasikartojančių paslaugų kelionių skaičių, sutelkite dėmesį į:

• Įtempių mažinimas ir kabelio apsauga:saugus maršrutas apsaugo nuo mikrojudesių, kurie laikui bėgant atpalaiduoja ryšius.
• Aiškiai matomas ženklinimas:greitesnis gedimų izoliavimas, mažiau atsitiktinių atsijungimų ir sklandesnis perdavimas tarp komandų.
• Patvarūs įžeminimo komponentai:nuoseklus sujungimas sumažina protarpines problemas, kurias sunku diagnozuoti.
• Atsparus oro sąlygoms sandarinimo vientisumas:tarpikliai, riebokšliai ir įvadai, neleidžiantys patekti į vandenį, apsaugo nuo korozijos ir trumpojo jungimo.

Kai priedai pasirenkami atsižvelgiant į techninę priežiūrą, operacijų komandos praleidžia mažiau laiko „medžiodama“ ir daugiau laiko optimizuos našumą.

Tiekimas ir dokumentai, palengvinantys patikrinimus

Svarbu ne tik tai, ką perkate – tai, kaip jis pristatomas, kaip jis paženklintas ir kaip lengva įrodyti, kas tai yra. Čia suyra daugelis priedų programų.

Dirbant su tiekėju, pvz Xiamen Topfencesolar Co., Ltd., vertingiausi rezultatai dažnai gaunami iš proceso disciplinos:

• Aiškus dalies identifikavimas:stabilus pavadinimų suteikimas ir nuoseklūs SKU visose siuntose.
• Projektui palanki pakuotė:komplektuojami priedai pagal masyvą, stogo sekciją arba modulių skaičių.
• Nuolatinis tiekimas:mažiau paskutinę minutę atliekamų keitimų, kurie sukelia suderinamumo ir patikrinimo galvos skausmą.
• Praktinė dokumentacija:popierizmą, kuris padeda jūsų komandai, o ne popierizmą, kuris tik egzistuoja.

"Geriausias"Saulės priedaiJūsų brigados gali greitai įdiegti, inspektoriai gali patikimai patvirtinti, o operacijų komandos gali išlaikyti be staigmenų.

DUK

K:Ar visos PV jungtys yra keičiamos, jei jos atrodo vienodai?

A:Ne. Panaši išvaizda negarantuoja suderinamumo. Skirtingų jungčių šeimų sujungimas gali padidinti atsparumą ir šildymo riziką. Standartizuokite savo jungčių ekosistemą ir laikykitės patikrintų suderinamumo taisyklių.

K:Kas dažniausiai sukelia priedų gedimus – vanduo ar šiluma?

A:Abu, tačiau karščio ir UV spindulių poveikis tyliai ardo plastiką ir kabelių apvalkalus, o vandens įsiskverbimas pagreitina koroziją ir elektros gedimus. Geras sandarinimas ir UV spinduliams atsparios medžiagos sumažina abi rizikas.

K:Kaip pasirinkti priedus pakrantės projektams?

A:Pirmenybė teikiama korozijos strategijai: metalo pasirinkimas, dengimo kokybė ir mišraus metalo kontakto išvengimas be izoliacijos. Tvirtinimo detalės ir tvirtinimo detalės nusipelno ypatingo dėmesio.

K:Koks yra paprasčiausias būdas pagreitinti montavimą naudojant saulės energijos priedus?

A:Komplektacija ir nuoseklumas. Kai spaustukai, tvirtinimo detalės ir kabelių spaustukai pateikiami logiškai su aiškiomis etiketėmis, brigados praleidžia mažiau laiko rūšiuodami ir daugiau laiko montuodami.

K:Ar kabelių spaustukai tikrai tokie svarbūs?

A:Taip. Netinkamas maršrutas gali sukelti dilimą, vandens kaupimąsi ir žalą gyvūnams. Tvirtas kabelių valdymas sumažina trikdžius ir pagerina ilgalaikį patikimumą.

K:Ko turėčiau paprašyti tiekėjo prieš pateikdamas didelį užsakymą?

A:Klauskite medžiagų specifikacijų, nuoseklumo kontrolės, dalių atsekamumo, pakavimo planų ir praktinių įrankių ir montavimo gairių. Tai sumažina pakartotinio darbo riziką ir padaro patikrinimus sklandesnius.

Baigiamieji užrašai

Jei norite, kad saulės projektas jaustųsi „lengvas“, neišeikiteSaulės priedaiiki galo. Tinkami priedai sumažina montavimo trintį, apsaugo našumą ir apsaugo nuo nedidelių gedimų, kurie tampa brangiais įpročiais.

Nesvarbu, ar standartizuojate dalis keliuose projektuose, ar kuriate individualų priedų rinkinį konkrečiai aplinkai,Xiamen Topfencesolar Co., Ltd.gali padėti suderinti priedų pasirinkimą su realiais įrengimo ir priežiūros poreikiais, todėl jūsų komanda sugaišta mažiau laiko dirbdama ir daugiau laiko pristatydama patikimas PV sistemas. Pasiruošę supaprastinti kitą projektą?Susisiekite su mumiskad aptartumėte tinkamus saulės energijos priedus jūsų programai.
