Neįsiskverbianti plokščio stogo saulės balasto tvirtinimo sistema: inžinerinio lygio vandeniui atsparus sprendimas komerciniams stogo PV projektams

Kodėl plokščio stogo saulės balasto tvirtinimo sistemos pakeičia prasiskverbias stogo PV konstrukcijas

Komercinėje stogo fotovoltinėje elektrinėje plokščio stogo saulės balasto montavimo sistematapo vienu sparčiausiai populiarėjančių montavimo sprendimų EPC rangovams, saulės energijos montuotojams ir pramoninių pastatų savininkams. Kadangi vis daugiau gamyklų, sandėlių, logistikos parkų ir prekybos centrų pradeda naudoti saulės energiją ant stogų, pramonė pereina nuo tradicinių stogą skverbiančių konstrukcijų prie negręžimo sistemų, kurios sumažina hidroizoliacijos riziką ir pagerina statybos efektyvumą.

Daugeliui EPC įmonių pretenzijos dėl stogo nuotėkio nebėra maža problema po pardavimo. Pavienis vandeniui atsparus gedimas gali sukelti brangių priežiūros išlaidų, nutraukti gamyklos veiklą ir sugadinti ilgalaikį klientų pasitikėjimą. Būtent dėl ​​šios priežastiesplokščio stogo saulės balasto montavimo sistemadabar yra plačiai naudojamas komerciniuose ir pramoniniuose stogų projektuose. Naudodama balastinį svorį, o ne stogą, sistema padeda apsaugoti vandeniui atsparias membranas ir sutrumpina montavimo laiką.

Tuo pačiu metu šiuolaikinės balastinės saulės stelažų sistemos nebėra tik „paprastos negręžiamos konstrukcijos“. Per pastaruosius kelerius metus inžineriniai standartai greitai vystėsi. Atsparumas vėjo pakėlimui, stogo apkrovos optimizavimas, drenažo klirensas, apsauga nuo korozijos ir aerodinaminis stabilumas dabar yra pagrindiniai projektavimo veiksniai, ypač didelio masto komerciniuose fotovoltinės energijos įrenginiuose.

Šiame straipsnyje paaiškinama, kaip veikia neprasiskverbiančios saulės sistemos ant stogo, kodėl EPC rangovai vis dažniau joms teikia pirmenybę ir kokios inžinerinės detalės iš tikrųjų yra svarbios realaus pasaulio komerciniuose ant stogo projektuose.

Kodėl komerciniai stogo saulės energijos projektai pereina prie neprasiskverbiančių balastinių tvirtinimo sistemų

Prieš dešimt metų daugelis ant stogų įrengtų saulės energijos sistemų vis dar labai rėmėsi prasiskverbiančiomis inkarinėmis jungtimis. Betoninių stogų gręžimas buvo laikomas įprasta praktika. Tačiau komerciniai stogų standartai pasikeitė, o pastatų savininkai šiandien yra daug jautresni hidroizoliacijos rizikai nei anksčiau.

Daugelyje pramoninių objektų stogas pats apsaugo milijonus dolerių vertės gamybos įrangą ir inventorių. Nuotėkio problema virš automatizuotos gamybos linijos, šaldymo sandėlio ar elektronikos gamyklos gali greitai tapti pagrindine veiklos problema. Kai kuriuose projektuose remonto išlaidos dėl vandens patekimo iš tikrųjų yra didesnės nei pradinė montavimo konstrukcijos kaina.

Dėl šios priežasties neprasiskverbiančios saulės montavimo sistemos dabar laikomos mažiau alternatyviu sprendimu, o labiau kaip rizikos kontrolės strategija.

Didėjantis spaudimas EPC rangovams

EPC rangovai šiandien patiria spaudimą keliomis kryptimis:

• Trumpesni projektų grafikai
• Darbo sąnaudų didinimas
• Didesnė atsakomybės už hidroizoliaciją rizika
• Griežtesnės stogo konstrukcijų apžvalgos
• Augantys savininko lūkesčiai dėl ilgalaikio patikimumo

Tradicinis stogo skverbimasis dažnai sukuria papildomas patvirtinimo procedūras. Neperšlampami patikrinimai, membranų taisymas ir konstrukcijų sutvirtinimas gali padidinti projekto sudėtingumą. Neįsiskverbianti balastinė saulės energijos montavimo sistema padeda supaprastinti šias darbo eigas.

Montuotojams, kurie vienu metu valdo kelis MW masto stogo projektus, sumažinus montavimo žingsnius galima tiesiogiai pagerinti projekto apyvartos greitį ir darbo efektyvumą.

Perėjimas prie esamų pastatų modernizavimo projektų

Kita priežastis, kodėl balastinės konstrukcijos sparčiai auga, yra modernizuojamų stogų saulės energijos projektų plėtra.

Daugelis komercinių pastatų iš pradžių niekada nebuvo skirti fotovoltinėms sistemoms. Kai kuriems stogams jau 8–15 metų, senstantys vandeniui atsparūs sluoksniai arba neaiškios konstrukcinės dokumentacijos. Tokiais atvejais pastatų savininkai dažnai nenori leisti papildomai gręžti stogo membranos.

Negręžiamas saulės energijos stogo montavimo metodas sumažina susirūpinimą patvirtinimo procese ir suteikia EPC rangovams praktiškesnį sprendimą senesniems pastatams.

Hidroizoliacija nebėra „maža problema“

Anksčiau diskusijos dėl hidroizoliacijos kartais buvo laikomos antraeiliais, palyginti su energijos gamybos efektyvumu. Tas mentalitetas labai pasikeitė.

Šiandien daugelis komercinių klientų vertina saulės energijos pasiūlymus ant stogo pagal tris prioritetus:

1. Stogo saugumas
2. Sistemos patikimumas
3. Ilgalaikė veiklos rizika

Žinoma, kartos derlius vis dar svarbus. Tačiau stogo nuotėkio prevencija tapo vienodai svarbi, ypač logistikos sandėliams, farmacijos gamykloms, maisto perdirbimo įmonėms ir duomenų centrams.

Tai yra vienas stipriausių balastinių saulės stelažų sistemų diegimo visame pasaulyje veiksnių.

Kas yra plokščio stogo saulės balasto tvirtinimo sistema?

Plokščiojo stogo saulės balasto tvirtinimo sistema yra neprasiskverbianti fotovoltinė atraminė konstrukcija, apsauganti saulės baterijas naudojant svertinius balasto blokus, o ne mechaninius stogo inkarus.

Užuot gręžiusi į stogo paviršių, sistema remiasi apskaičiuotu balasto svoriu, aerodinamine konstrukcija ir trinties pagrindu veikiančiu stabilumu, kad atsispirtų vėjo pakilimui ir išlaikytų konstrukcijos vientisumą.

Šios sistemos dažniausiai naudojamos ant komercinių ir pramoninių plokščių stogų, kur labai svarbu išlaikyti atsparumą vandeniui.

Pagrindinis struktūrinis darbo principas

Veikimo principas yra gana paprastas, nors inžineriniai skaičiavimai gali tapti gana sudėtingi.

Montavimo konstrukcija paskirsto apkrovas per stogo paviršių per balasto padėklus, atramines kojeles ir apsaugines trinkeles. Vėjo pakilimo jėgas neutralizuoja derinys:

• Balasto svoris
• Aerodinaminiai vėjo deflektoriai
• Optimizuoti pasvirimo kampai
• Trintis tarp apsauginių trinkelių ir stogo membranos

Skirtingai nuo prasiskverbiančių sistemų, per vandeniui atsparų sluoksnį nėra inkaro varžtų.

Tai ypač svarbu TPO, PVC ir EPDM membraniniams stogams, kur atsparumas vandeniui yra labai jautrus įsiskverbimo taškams.

Pagrindiniai balastinės saulės energijos montavimo sistemos komponentai

Nors įvairių gamintojų dizainas skiriasi, dauguma komercinių stogo balastinių sistemų apima keletą bendrų konstrukcinių komponentų.

AL6005-T5 aliuminio bėgiai

Didelio stiprumo aliuminio bėgiai palaiko saulės modulius ir perkelia apkrovas visoje konstrukcijoje.

AL6005-T5 aliuminio lydinys yra plačiai naudojamas, nes suteikia:

• Geras atsparumas korozijai
• Didelis konstrukcijos stiprumas
• Lengvas valdymas
• Ilgas tarnavimo laikas lauke

Palyginti su sunkesnėmis plieno sistemomis, aliuminio konstrukcijas lengviau transportuoti ir montuoti ant stogų.

Priekinės ir galinės atraminės kojos

Atraminės kojos nustato modulio pasvirimo kampą ir konstrukcijos geometriją. Priklausomai nuo projekto, sistemos gali naudoti:

• Į pietus nukreiptas pasvirimo dizainas
• Rytų-Vakarų žemo pakreipimo konfigūracija
• Aerodinaminis žemo profilio išdėstymas

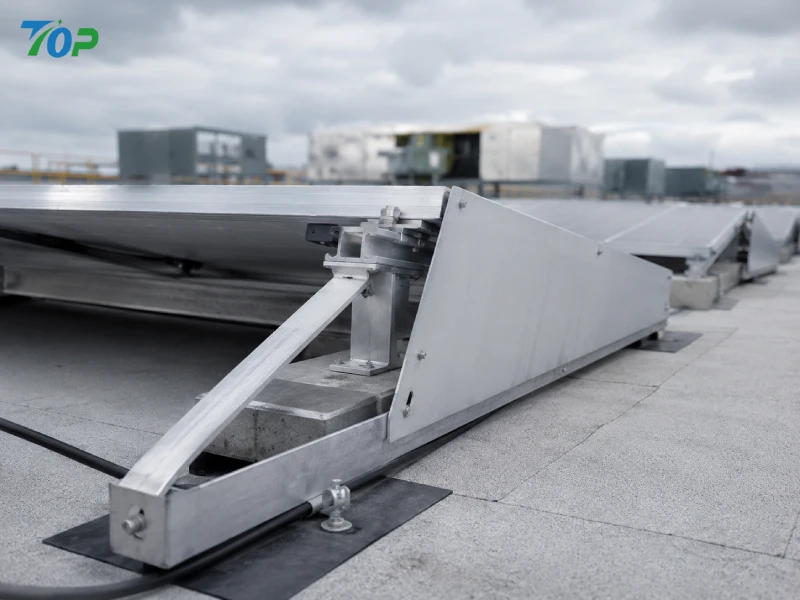

Galinėje atraminėje konstrukcijoje dažnai yra integruoti vėjo deflektoriai, kad padidėtų pasipriešinimas pakilimui.

Balasto padėklai

Balastiniuose padėkliuose laikomi betoniniai blokai ar kitos svertinės medžiagos, kurios stabilizuoja sistemą nuo vėjo apkrovų.

Balasto poreikis priklauso nuo kelių inžinerinių kintamųjų:

• Stogo aukštis
• Vietinis vėjo greitis
• Pastato poveikio kategorija
• Modulio pasvirimo kampas
• Stogo krašto zonos
• Sistemos aerodinaminis veikimas

Stipraus vėjo pakrantės zonose balasto skaičiavimai tampa žymiai sudėtingesni.

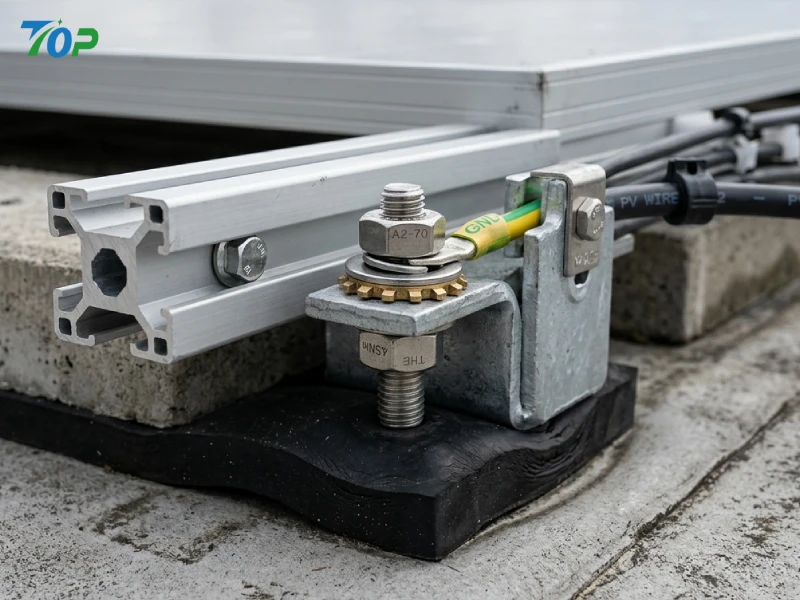

SUS304 nerūdijančio plieno tvirtinimo detalės

Prastos kokybės stogo projektuose tvirtinimo detalės dažnai nepaisomos, tačiau jos tiesiogiai veikia ilgalaikį patikimumą.

SUS304 nerūdijančio plieno techninė įranga suteikia:

• Stiprus antikorozinis veikimas
• Ilgas tarnavimo laikas
• Sumažėjusi priežiūros rizika
• Stabilus lauko patvarumas

Tai ypač svarbu pakrantėje arba drėgnoje pramoninėje aplinkoje.

EPDM guminės pagalvėlės

Tarp tvirtinimo konstrukcijos ir stogo membranos sumontuotos apsauginės guminės trinkelės.

Jų funkcijos apima:

• Didėjanti trintis
• Apsauginiai vandeniui atsparūs sluoksniai
• Tiesioginio slėgio koncentracijos mažinimas
• Geresnis suderinamumas su stogu

Be tinkamos membranos apsaugos net ir neprasiskverbiančios sistemos laikui bėgant vis tiek gali pažeisti stogo dangos medžiagas.

Kaip neprasiskverbiančios saulės montavimo sistemos apsaugo stogo hidroizoliaciją

Vienas didžiausių plokščio stogo saulės balasto tvirtinimo sistemos privalumų yra vandeniui atspari apsauga.

Komercinių pastatų savininkams tai dažnai yra svarbiau, nei daugelis montuotojų iš pradžių tikisi.

Montuojant stogo nuotėkis gali atrodyti nedidelis, tačiau per kelis lietingus sezonus problema gali greitai plėstis, ypač dideliuose pramoniniuose objektuose.

Paslėpta rizika prasiskverbti į stogą

Kiekvienas stogo įsiskverbimas sukuria galimą ilgalaikį gedimo tašką.

Net jei montuojant tinkamai naudojami vandeniui atsparūs sandarikliai, medžiagos natūraliai sensta dėl:

• UV poveikis
• Šiluminio plėtimosi ciklai
• Lietaus vandens erozija
• Mechaninė vibracija
• Temperatūros svyravimai

Po daugelio metų stogo ekspozicijos sandariklis gali leisti drėgmei prasiskverbti aplink tvirtinimo taškus.

Ši problema ypač paplitusi regionuose, kuriuose:

• Stiprus UV spinduliavimas
• Gausūs krituliai
• Dažni taifūnai
• Didelis sezoninis temperatūros svyravimas

Kodėl komercinių pastatų savininkai šiandien yra atsargesni

Per pastarąjį dešimtmetį pastatų savininkai įgijo daugiau patirties su saulės energija ant stogo. Daugelis jau supranta ilgalaikės priežiūros riziką, susijusią su stogo prasiskverbimu.

Tiesą sakant, kai kurie pramoninės nuosavybės savininkai dabar EPC konkurso metu aiškiai reikalauja neprasiskverbiančių tvirtinimo sistemų.

Ši tendencija tampa vis dažnesnė:

• Logistikos parkai
• Šaldymo patalpos
• Elektronikos gamyklos
• Maistiniai gamybiniai pastatai
• Farmacijos gamyklos

Šios pramonės šakos negali lengvai toleruoti su nuotėkiu susijusios veiklos rizikos.

Stogo garantijos vientisumo apsauga

Kitas svarbus aspektas – stogo garantinė apsauga.

Kai kurie stogo dangų gamintojai gali iš dalies panaikinti vandeniui atsparias garantijas po nekontroliuojamo stogo prasiskverbimo. Tai kelia papildomų teisinių ir finansinių rūpesčių tiek pastatų savininkams, tiek EPC rangovams.

Balastinė saulės kolektorių tvirtinimo sistema padeda sumažinti šią problemą, nes vandeniui atspari membrana išlieka beveik nepažeista.

Tai supaprastina bendravimą tarp:

• Stogo dangų tiekėjai
• Pastatų savininkai
• PV montuotojai
• Draudimo bendrovės

Sumažintas techninės priežiūros po pardavimo slėgis

EPC rangovams pretenzijos dėl hidroizoliacijos gali užtrukti itin daug laiko.

Kartais tikrasis nuotėkio šaltinis nėra susijęs su PV sistema, tačiau kai ant stogo yra saulės energijos įranga, montuotojas dažnai vis tiek dalyvauja trikčių šalinimo procese.

Sumažinus įsiskverbimo taškus, sumažėja būsimų ginčų tikimybė ir padedama apsaugoti ilgalaikius santykius su klientais.

Tai yra viena iš priežasčių, kodėl daugelis patyrusių EPC įmonių dabar standartizuoja nepralaidžias saulės energijos montavimo ant stogo sistemas komerciniuose projektuose, kai tik tai leidžia stogo sąlygos.

Balastinių saulės energijos montavimo sistemų inžineriniai pranašumai

Balastinių sistemų populiarumas susijęs ne tik su hidroizoliacija. Inžinerinis efektyvumas yra dar viena svarbi priežastis.

Šiuolaikiniai komerciniai stogų projektai patiria nuolatinį spaudimą sutrumpinti montavimo laiką, išlaikant konstrukcijos patikimumą. Tinkamai suprojektuota balasto sistema padeda pasiekti abu tikslus.

Greitesnė diegimo eiga

Palyginti su tradiciniu inkariniu įrengimu, balastinėms konstrukcijoms paprastai reikia mažiau statybos žingsnių.

Paprastai nereikia:

• Stogo gręžimas
• Cheminis inkaro kietėjimas
• Vandeniui atsparus pakartotinis sandarinimas
• Kompleksinis įsiskverbimo patikrinimas

Tai žymiai sumažina montavimo ant stogo laiką.

Daugelyje sistemų taip pat naudojami iš anksto surinkti konstrukciniai komponentai, todėl montuotojai gali greičiau užbaigti modulio montavimą.

Ant didelių komercinių stogų labai pastebimas laiko taupymas.

Sumažinti darbo reikalavimai

Darbo jėgos trūkumas turi įtakos saulės energijos įrengimo rinkoms daugelyje šalių.

Kadangi balastinės sistemos supaprastina montavimo procedūras, EPC rangovai dažnai gali sumažinti:

• Priklausomybė nuo kvalifikuoto darbo
• Stogo nepralaidumo vandeniui specialistai
• Montavimo mokymo sudėtingumas
• Stogo paruošimo darbai

Tai padeda pagerinti didelių projektų vamzdynų diegimo mastelį.

Patobulintas pritaikymas esamiems pastatams

Ne visi stogai idealiai tinka prasiskverbiamoms sistemoms.

Kai kurie esami pastatai turi:

• Ribota konstrukcinė dokumentacija
• Senstantys vandeniui atsparūs sluoksniai
• Apriboti leidimai gręžti
• Sudėtingi stogo išdėstymai

Neįsiskverbianti plokščio stogo saulės balasto tvirtinimo sistema suteikia daugiau lankstumo tokiose situacijose.

Šis pritaikomumas ypač vertingas modernizuojant komercinius stogo projektus.

Mažesnės ilgalaikės priežiūros išlaidos

Ilgalaikės veiklos sąnaudos yra svarbesnės, nei daugelis projektų kūrėjų iš pradžių suvokia.

Nebrangi montavimo konstrukcija, dėl kurios vėliau atsiranda hidroizoliacijos problemų, per 20 metų projekto gyvavimo ciklą gali greitai pabrangti.

Balastinės sistemos padeda sumažinti:

• Nuotėkio remonto išlaidos
• Vandeniui atsparios membranos priežiūra
• Su korozija susijęs pakeitimas
• Privažiavimo prie stogo komplikacijos

Laikui bėgant tai gali žymiai pagerinti bendrą projekto IG.

Svarbūs inžineriniai projektavimo aspektai plokščio stogo balastinėms PV sistemoms

Plokščiojo stogo saulės balasto tvirtinimo sistema iš išorės gali atrodyti mechaniškai paprasta, tačiau patikimo komercinio stogo įrengimo inžinerija iš tikrųjų yra gana sudėtinga.

Daugelyje nesėkmingų stogo PV projektų problema buvo ne pats saulės modulis. Problema dažniausiai kilo dėl nepakankamai įvertinto vėjo pakilimo, prastos stogo apkrovos analizės, drenažo kliūčių arba ilgalaikio konstrukcinio nuovargio, į kurį buvo neatsižvelgta pradiniame projektavimo etape.

Štai kodėl patyrę EPC rangovai atkreipia dėmesį į inžinerinius skaičiavimus dar prieš pradedant montuoti.

Stogo konstrukcinės apkrovos įvertinimas

Prieš pasirenkant bet kokią balastinę saulės stelažų sistemą, reikia atidžiai įvertinti stogo konstrukcijos pajėgumą.

Skirtingai nuo skvarbiųjų sistemų, kurios perkelia apkrovas tiesiai į konstrukcijos tvirtinimo taškus, balastinės sistemos paskirsto svorį per stogo paviršių. Tai sukuria skirtingas apkrovos charakteristikas, kurias reikia išsamiai išanalizuoti.

Įprastos stogo apkrovos aplinkybės apima:

• Tvirtinimo konstrukcijos apkrova
• Saulės modulio svoris
• Betoninio balasto bloko svoris
• Laikina techninės priežiūros apkrova
• Vėjo sukelta dinaminė apkrova
• Lietaus vandens kaupimosi poveikis

Atnaujinimo projektuose struktūriniai dokumentai kartais būna neišsamūs arba pasenę. Senesni pramoniniai pastatai galėjo būti renovuoti, todėl pasikeitė pradinės apkrovos sąlygos.

Dėl šios priežasties EPC komandos dažnai atlieka:

• Konstrukcijų patikrinimai vietoje
• Šerdies mėginių ėmimas
• Plieno storio patikrinimas
• Betono stiprumo bandymas
• Stogo įlinkio įvertinimas

Viena dažna mažo biudžeto projektų klaida – stogo apkrovos skaičiavimai traktuojami kaip apytikslis įvertinimas, o ne tikra inžinerinė užduotis. Tai gali tapti pavojinga didelio masto įrenginiuose, kur šimtai tonų balasto paskirstoma per visą stogą.

Vėjo apkrovos ir pakilimo analizė

Vėjo pakėlimas yra vienas iš svarbiausių inžinerinių iššūkių, susijusių su neprasiskverbiančiomis stogo saulės sistemomis.

Saulės masyvas iš esmės elgiasi kaip didelis aerodinaminis paviršius, veikiamas išorinio slėgio. Kai vėjas juda per stogo modulius, pakėlimo jėgos gali tapti stebėtinai didelės, ypač šalia stogo kraštų ir kampų.

Štai kodėl šiuolaikinės plokščio stogo saulės balasto tvirtinimo sistemos konstrukcijoje daug dėmesio skiriama aerodinaminiam optimizavimui.

Profesionalioje vėjo apkrovos analizėje paprastai atsižvelgiama į:

• Regioniniai vėjo greičio duomenys
• Pastato aukštis
• Vietovės poveikio kategorija
• Stogo krašto zonos
• Parapeto sienos aukštis
• Modulio pasvirimo kampas
• Masyvo tarpai

Stipraus vėjo regionuose balasto reikalavimai gali labai padidėti, jei aerodinaminės savybės yra prastos.

Pavyzdžiui, blogai optimizuotai 15° pasvirimo konstrukcijai gali prireikti žymiai daugiau balasto nei žemo profilio aerodinaminei konstrukcijai su integruotais vėjo deflektoriais.

Tai tiesiogiai veikia:

• Stogo apkrovos slėgis
• Transporto kaina
• Montavimo darbai
• Projekto ekonomika

Šiuolaikinės inžinerinio lygio sistemos bando sumažinti balasto poreikį valdant oro srautą, o ne tiesiog pridedant daugiau svorio.

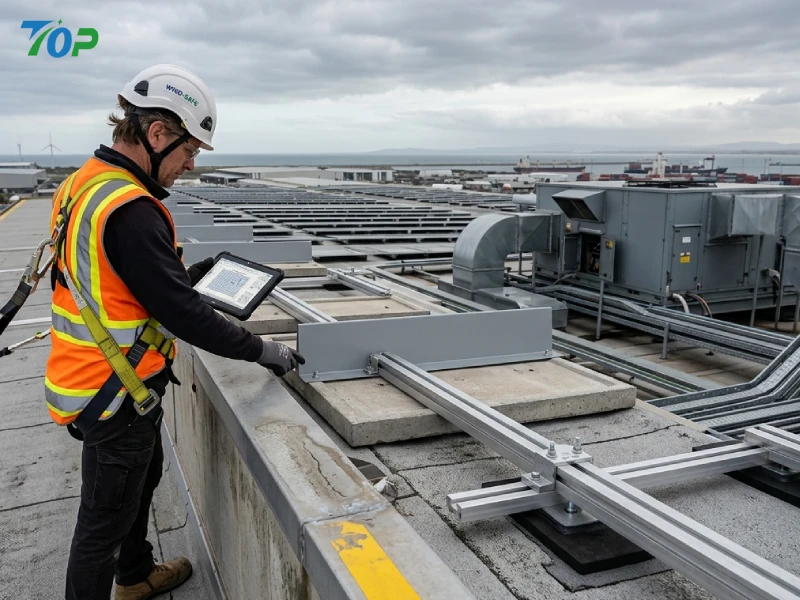

Kodėl stogo krašto zonos reikalauja papildomo dėmesio

Ne visose stogų vietose vėjo slėgis yra vienodas.

Stogo kampus ir perimetro zonas veikia stipresnės pakėlimo jėgos, nes aplink pastato kraštus paspartėja oro srautas. Šiose srityse dažnai reikia:

• Papildomas balastas
• Žemesni pasvirimo kampai
• Sustiprinti deflektoriai
• Sumažintas tarpas tarp eilučių

Krašto zonos sutvirtinimo nepaisymas yra viena iš dažniausiai pasitaikančių projektavimo klaidų nepatyrusiuose stogo PV projektuose.

Taifūnams būdinguose pakrančių regionuose dėl kraštų zonos gedimų gali atsirasti kaskadinių struktūrinių pažeidimų visoje masyvoje.

Balasto optimizavimo strategija

Daugelis žmonių mano, kad balastinės sistemos tiesiog „prideda betoninių blokų, kol konstrukcija bus stabili“. Iš tikrųjų profesionalus balasto optimizavimas yra daug sudėtingesnis.

Per didelis balastas sukelia keletą problemų:

• Didesnė stogo apkrova
• Padidėjusios logistikos išlaidos
• Ilgesnis montavimo laikas
• Sunkesnis valdymas ant stogo
• Didesnės konstrukcijos sutvirtinimo išlaidos

Gerai suprojektuota balasto saulės montavimo sistema siekiama stabilumo su minimaliu būtinu balasto svoriu.

Paprastai tai atliekama šiais būdais:

• Aerodinaminiai galiniai deflektoriai
• Apatiniai modulio pasvirimo kampai
• Patobulinta oro srauto kontrolė
• Optimizuotas tarpas tarp eilučių
• Geresnė konstrukcinė geometrija

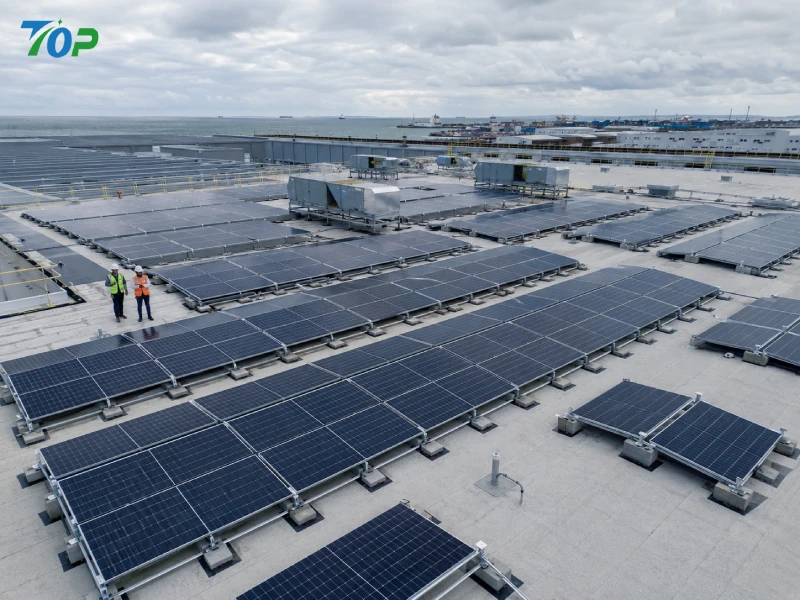

Pastaraisiais metais Rytų-Vakarų žemo pakreipimo sistemos tapo vis populiaresnės, nes dažnai sumažina balasto poreikį ir pagerina stogo ploto išnaudojimą.

Drenažo ir vandens srauto planavimas

Projektuojant saulės energiją ant stogo, drenažo planavimas kartais neįvertinamas.

Blogai išdėstyta tvirtinimo konstrukcija gali trukdyti vandens tekėjimui ir ant plokščių stogų susidaryti vandens telkinių.

Laikui bėgant, stovintis vanduo gali paspartėti:

• Membranos senėjimas
• Stogo nutekėjimas
• Korozija
• Struktūrinis pablogėjimas

Todėl profesionalūs stogo PV išdėstymai palaiko tinkamus drenažo kelius tarp montavimo eilių.

Svarbūs drenažo klausimai yra šie:

• Stogo nuolydžio kryptis
• Drenažo vieta
• Perpildymo keliai
• Priežiūros privažiavimo keliai
• Šiukšlių kaupimosi rizika

Stipraus lietaus regionuose drenažo atstumas tampa dar svarbesnis.

Kai kurie EPC rangovai tai išmoko sunkiai, kai praėjus mėnesiams po projekto užbaigimo aptiko užblokuotas drenažo sistemas.

Terminis plėtimasis ir ilgalaikis struktūrinis stabilumas

Komercinės stogo saulės energijos sistemos patiria nuolatinį šilumos ciklą per visą savo eksploatavimo laiką.

Metalinės konstrukcijos plečiasi veikiant dienos karščiui ir susitraukia vėsesnėmis nakties sąlygomis. Per 20–25 metus šis pasikartojantis judesys gali sukelti nuovargio stresą jungties taškuose.

AL6005-T5 aliuminis užtikrina gerą konstrukcijos stabilumą, tačiau tinkamas plėtimosi valdymas vis tiek yra būtinas.

Profesionalūs dizainai paprastai apima:

• Išsiplėtimo tarpai
• Stumdomos bėgių jungtys
• Valdomas tvirtinimo momentas
• Lanksčios sąnarių struktūros

Jei šiluminis judėjimas ignoruojamas, gali kilti ilgalaikių problemų:

• Tvirtinimo elementų atsipalaidavimas
• Bėgio deformacija
• Streso įtrūkimas
• Modulio spaustuko poslinkis

Šios problemos paprastai išryškėja palaipsniui, o ne iš karto, todėl projektuojant stogo PV konstrukcijas labai svarbi inžinerinė patirtis.

Priešgaisrinė sauga ir kabelių valdymas

Kadangi komercinės stogo PV pajėgumai ir toliau didėja, daugelyje šalių priešgaisrinės saugos standartai tampa griežtesni.

Šiuolaikinės balastinės saulės stelažų sistemos turi atsižvelgti į:

• Priešgaisrinės prieigos koridoriai
• Kabelių vedimo sauga
• Įžeminimo tęstinumas
• Prieiga prie avarinės priežiūros

Prastas kabelių valdymas vis dar stebėtinai dažnas žemos kokybės stogo įrengimuose.

Laisvas kabelio vedimas galiausiai gali sukelti:

• UV žala
• Izoliacijos susidėvėjimas
• Vandens poveikis
• Jungties gedimas

Profesionalūs EPC montuotojai paprastai integruoja kabelių lovelius, UV spinduliams atsparius spaustukus ir paaukštintus maršruto takus į pačią montavimo sistemą.

Stipraus vėjo ir pakrantės stogų iššūkiai: kaip inžinerinio lygio balastinės sistemos sumažina riziką

Ne visos saulės energijos aplinka ant stogo yra vienodai reikli.

Pakrantės regionai ir taifūnų linkusios rinkos kelia daug didesnį stresą stogo PV sistemoms nei vietovės, kuriose silpnas vėjas. Šiuose projektuose ypač svarbi tampa montavimo konstrukcijos inžinerinė kokybė.

Čia išryškėja esminiai skirtumai tarp pigių tvirtinimo detalių tiekėjų ir į inžineriją orientuotų gamintojų.

Kodėl vėjo pasipriešinimas yra toks svarbus stogo saulės kolektorius?

Ant žemės sumontuotos saulės sistemos perkelia apkrovas tiesiai į giluminius pamatus. Stogo sistemos veikia skirtingai.

Ant plokščio stogo saulės kolektorių masyvas yra visiškai veikiamas išorinio oro srauto, o stabilumas pirmiausia priklauso nuo balasto svorio ir aerodinaminės kontrolės.

Esant stipriam vėjui, pakilimo slėgis gali greitai padidėti.

Taifūno įvykiai sukuria papildomų iššūkių, nes vėjo kryptis keičiasi dinamiškai. Tai reiškia, kad stogo masyvai gali patirti:

• Neigiamas slėgio padidėjimas
• Turbulentinė šoninė apkrova
• Vibracinis nuovargis
• Netolygus slėgio pasiskirstymas

Jei konstrukcijos konstrukcijai trūksta aerodinaminio optimizavimo, balasto reikalavimai tampa pernelyg dideli.

Aerodinaminis vėjo deflektoriaus dizainas

Šiuolaikinės neprasiskverbiančios saulės sistemos ant stogo dažnai naudoja galinius vėjo deflektorius, kad pagerintų oro srautą.

Šių deflektorių paskirtis yra ne tik kosmetinė. Jų funkcija yra sumažinti turbulentinį oro srautą po moduliais.

Tinkamai nekontroliuojant oro srauto, vėjas gali sukelti stiprų siurbimo efektą po saulės kolektoriais ir smarkiai padidinti pakilimo jėgas.

Gerai suprojektuoti deflektoriai padeda:

• Sumažinkite galinę turbulenciją
• Mažesnis pakėlimo slėgis
• Sumažinti balasto poreikį
• Pagerinti konstrukcijos stabilumą

Kai kuriuose inžineriniuose tyrimuose aerodinaminis optimizavimas sumažino balasto poreikį daugiau nei 20%, nors tikrieji rezultatai skiriasi priklausomai nuo projekto sąlygų.

Mažo pakreipimo kampo dizaino tendencijos

Daugelis senesnių stogo PV sistemų naudojo gana stačius pasvirimo kampus, kad maksimaliai padidintų energijos gamybą.

Šiandien komercinio stogo dizaino prioritetai keičiasi.

Daugeliui pramoninių stogų EPC rangovai dabar teikia pirmenybę:

• Žemesni pasvirimo kampai
• Didesnis modulio tankis
• Sumažintas vėjo poveikis
• Mažesnis balasto svoris

Ši tendencija ypač pastebima rytų-vakarų stogų saulės kolektorių išdėstymuose.

Nors mažo pakreipimo sistemos gali šiek tiek sumažinti didžiausio modulio generavimo efektyvumą, jos dažnai pagerina bendrą energijos gamybą ant stogo, nes leidžia didesnį įrengimo tankį.

Komerciniuose projektuose bendra stogo IG paprastai yra svarbesnė už teorinį modulio lygio efektyvumą.

Atsparumas korozijai pakrantės aplinkoje

Pakrantės projektai sukuria dar vieną didelį iššūkį: koroziją.

Druskos pripildytas oras pagreitina medžiagų irimą, ypač metalinėse tvirtinimo detalėse ir prastai apsaugotuose plieniniuose komponentuose.

Štai kodėl aukštos kokybės stogo PV sistemose dažniausiai naudojamos:

• AL6005-T5 aliuminio bėgiai
• SUS304 nerūdijančio plieno aparatūra
• Anoduoto paviršiaus apdorojimas
• Korozijai atsparios dangos

Žemos kokybės tvirtinimo detalės iš pradžių gali atrodyti priimtinos montuojant, tačiau drėgnomis druskos sąlygomis sugenda daug greičiau.

Kai aplink sujungimo taškus išsivysto korozija, ilgalaikis konstrukcijos patikimumas greitai mažėja.

Tikros inžinerinės priemonės, naudojamos stipraus vėjo stogų projektuose

Patyrę EPC rangovai dažniausiai taiko kelias inžinerines strategijas vienu metu, o ne pasikliauja vien balasto svoriu.

Įprasti stiprinimo būdai yra šie:

• Patobulintas perimetro balastas
• Papildomi vėjo deflektoriai
• Sumažintas modulio pasvirimo kampas
• Optimizuotas tarpas tarp eilučių
• Sustiprintos geležinkelių jungtys
• Patobulintas konstrukcinis tvirtinimas

Kai kuriuose pakrantės projektuose inžinieriai taip pat padalija stogo matricas į atskiras aerodinamines zonas, kad geriau valdytų slėgio pasiskirstymą.

Šio tipo projektams būdingas inžinerinis optimizavimas tampa vis svarbesnis, nes komercinės stogo PV sistemos ir toliau plečiasi.

Rytai-vakarai prieš pietus nukreipto balasto išdėstymas: kuris dizainas yra geresnis?

Tinkamo masyvo išdėstymo pasirinkimas turi didelės įtakos stogo našumui, balasto poreikiui, įrengimo tankumui ir projekto ekonomikai.

Komerciniams stogams dažniausiai naudojami du būdai:

• Į pietus nukreiptos pakreipimo sistemos
• Rytų-Vakarų žemo pasvirimo sistemos

Nė vienas požiūris nėra visuotinai pranašesnis. Geriausias sprendimas priklauso nuo projekto prioritetų ir stogo sąlygų.

Į pietus nukreipto išplanavimo privalumai

Į pietus nukreiptos masyvai tradiciškai dominavo komerciniuose stogo PV projektuose, nes jie maksimaliai padidina saulės poveikį didžiausio saulės šviesos valandomis.

Privalumai apima:

• Didesnė didžiausios generacijos išeiga
• Stiprus žiemos gamybos efektyvumas
• Pažįstami inžinerinio projektavimo standartai
• Paprastas elektros planavimas

Tačiau į pietus nukreiptoms sistemoms paprastai reikia:

• Didesnis atstumas tarp eilučių
• Didesni pasvirimo kampai
• Daugiau balasto svorio
• Didesnis vėjo poveikis

Šie apribojimai tampa labiau pastebimi ant ribotos erdvės komercinių stogų.

Rytų-Vakarų balasto išdėstymo privalumai

Rytų-Vakarų sistemos tampa vis populiaresnės dideliems komerciniams ir pramoniniams stogams.

Šis išdėstymas išdėsto modulius vienas prie kito santykinai mažais pakreipimo kampais.

Dizainas turi keletą svarbių pranašumų:

• Didesnis stogo panaudojimas
• Sumažintas tarpueilių šešėliavimas
• Mažesni balasto reikalavimai
• Pagerintas aerodinaminis elgesys
• Subalansuota dienos galia

Kadangi atstumas tarp eilučių gali būti žymiai sumažintas, bendras sumontuotas stogo pajėgumas dažnai padidėja.

Logistikos centrų ir gamyklų stogų atveju tai gali žymiai pagerinti bendrą projekto ekonomiką.

Komercinio stogo IG

Komunalinių paslaugų masto antžeminių saulės energijos projektų pagrindinis tikslas dažnai yra maksimaliai padidinti atskirų modulių galią.

Komerciniai stogai veikia skirtingai.

Daugumą C&I stogo projektų riboja turimas stogo plotas, o ne modulis.

Dėl šios priežasties EPC rangovai vis dažniau vertina:

• Visa stogo karta
• Montavimo tankis
• Struktūrinės apkrovos efektyvumas
• Savarankiško vartojimo derinimas
• Projekto atsipirkimo laikotarpis

Rytų-Vakarų sistemos dažnai gerai veikia šiose kategorijose, ypač dienos pramoninio elektros energijos vartojimo profiliuose.

Kuris išdėstymas šiandien labiau paplitęs?

Dabartinės rinkos tendencijos rodo, kad rytų ir vakarų balastinių saulės elementų tvirtinimo sistemos plačiai naudojamos dideliems komerciniams stogams.

Tai ypač pasakytina apie:

• Sandėlių stogai
• Paskirstymo centrai
• Didelės gamybos įmonės
• Butas logistikos objektas

Be to, į pietus nukreiptos sistemos vis dar paplitusios, kai:

• Stogo ploto pakanka
• Pirmenybė teikiama maksimaliai didžiausiai gamybai
• Sniego išliejimas yra svarbus
• Vietinė elektros kainodara yra palanki vidurdienio gamybai

Galiausiai profesionalus stogo PV projektavimas turėtų įvertinti abu išdėstymus inžinerijos etape, o ne kiekvienam projektui taikyti standartinį sprendimą.

Sertifikatai ir medžiagų standartai, kuriuos turėtų patikrinti B2B pirkėjai

Tikimasi, kad komerciniuose stogo fotovoltinės energijos projektuose tvirtinimo konstrukcija veiks daugiau nei 20 metų nuolat veikiant lauke. Tačiau daugelis sprendimų dėl pirkimų vis dar priimami dėl trumpalaikio kainų palyginimo.

Patyrę EPC rangovai žino, kad šis metodas vėliau gali brangti.

Medžiagų kokybė, gamybos nuoseklumas ir sertifikavimo standartai tiesiogiai veikia:

• Struktūrinis patikimumas
• Montavimo efektyvumas
• Ilgalaikis atsparumas korozijai
• Priežiūros dažnumas
• Projekto garantinė rizika

Dėl šios priežasties į inžineriją orientuoti pirkėjai dažniausiai vertina daug daugiau nei bazinė pasiūlymo kaina.

Kodėl medžiagų kokybė turi tiesioginės įtakos gyvavimo ciklo išlaidoms

Ant stogo sumontuota saulės kolektorių sistema veikia nuolat veikiant UV spinduliams, šiluminiam ciklui, lietaus vandeniui, vėjo vibracijai ir aplinkos taršai.

Prastos kokybės medžiagos vis tiek gali praeiti trumpalaikius montavimo patikrinimus, o laikui bėgant pamažu prastėja.

Įprastos ilgalaikės problemos, kurias sukelia žemos kokybės komponentai:

• Tvirtinimo elementų korozija
• Bėgio deformacija
• Gnybtų įtrūkimai
• Ryšio atsipalaidavimas
• Galvaninė korozija
• Priešlaikinis struktūrinis nuovargis

Prasidėjus stogo korozijai, priežiūra tampa daug sudėtingesnė, nes pati prieiga prie stogo sukuria darbo ir saugos išlaidas.

Štai kodėl komerciniuose projektuose ant stogų vis dažniau pirmenybė teikiama gyvavimo ciklo vertei, o ne tik pradiniam pirkimų sutaupymui.

AL6005-T5 aliuminio lydinio privalumai

AL6005-T5 aliuminio lydinys yra plačiai naudojamas inžinerinio lygio balastinėse saulės energijos montavimo sistemose, nes jame yra tvirta pusiausvyra tarp konstrukcinių savybių ir svorio efektyvumo.

Palyginti su įprastomis anglinio plieno konstrukcijomis, aliuminis suteikia keletą pranašumų montuojant ant stogo.

• Mažesnis transportavimo svoris
• Lengvesnis valdymas ant stogo
• Stiprus atsparumas korozijai
• Geras mechaninis stiprumas
• Ilgas patvarumas lauke

Montuotojams lengvesni konstrukciniai komponentai taip pat pagerina montavimo greitį ir sumažina darbuotojų nuovargį montuojant ant stogo.

Kitas svarbus privalumas yra atsparumas korozijai. Aliuminis natūraliai sudaro oksidų apsauginį sluoksnį, padedantį pagerinti ilgalaikį lauko stabilumą drėgnoje aplinkoje.

Tai tampa ypač vertinga pakrančių pramonės projektuose, kur korozijos poveikis yra žymiai agresyvesnis.

Kodėl SUS304 nerūdijančio plieno tvirtinimo detalės yra svarbios

Tvirtinimo detalės yra vieni iš mažiausių stogo saulės sistemos komponentų, tačiau jie taip pat yra vieni iš svarbiausių.

Žemos kokybės varžtai montuojant iš pradžių gali atrodyti identiški, tačiau jų ilgalaikis veikimas gali labai skirtis.

Dažniausiai pirmenybė teikiama SUS304 nerūdijančio plieno įrangai, nes ji suteikia:

• Puikus antikorozinis veikimas
• Didelis patvarumas lauke
• Stabilus mechaninis stiprumas
• Sumažėjusi priežiūros rizika

Komerciniuose stogo projektuose jungties patikimumas yra labai svarbus, nes vibracija, šiluminis plėtimasis ir vėjo apkrova nuolat apkrauna tvirtinimo taškus.

Jei tvirtinimo detalės laikui bėgant korozuoja arba atsipalaiduoja, konstrukcijos stabilumas palaipsniui mažėja.

Atsižvelgiant į aplinkos poveikio sąlygas, pakrantės įrenginių atveju kai kurie projektai netgi gali būti patobulinti iki didesnio atsparumo korozijai medžiagų.

Pagrindiniai tarptautinių komercinių saulės energijos projektų sertifikatai

Pasauliniai EPC rangovai ir platintojai vis dažniau reikalauja tarptautiniu mastu pripažintų sertifikatų prieš patvirtindami montavimo sistemų tiekėjus.

Šie sertifikatai padeda patikrinti:

• Gamybos kokybės kontrolė
• Medžiagos konsistencija
• Konstrukcijų saugos standartai
• Atitikties testavimas
• Atsekamumo sistemos

Tarptautiniuose fotovoltiniuose projektuose reikalaujami bendrieji sertifikatai:

• TUV sertifikatas
• ISO9001 kokybės valdymas
• SGS medžiagų bandymas
• CE atitiktis

Daugeliui EPC įmonių sertifikavimo peržiūra dabar yra standartinė tiekėjų kvalifikacijos procedūrų dalis.

Dideliuose komerciniuose projektuose dokumentų kokybė gali turėti įtakos pirkimo sprendimams beveik tiek pat, kiek ir kainodara.

Kodėl gamybos atsekamumas tampa vis svarbesnis

Kadangi PV projektai ant stogo tampa didesni ir techniškai sudėtingesni, pirkėjai vis labiau nori gamybos atsekamumo.

Tai apima:

• Medžiagų partijos įrašai
• Ekstruzijos kokybės kontrolė
• Paviršiaus apdorojimo dokumentacija
• Mechaninių bandymų ataskaitos
• Tvirtinimo detalių tiekimo patikrinimas

Profesionalūs gamintojai paprastai palaiko griežtas kokybės kontrolės sistemas gamybos metu, o ne pasikliauja tik galutiniais patikrinimais.

Tai ypač svarbu platintojams ir EPC rangovams, tvarkantiems kelių MW projektų vamzdynus keliose šalyse.

Dažnos plokščių stogų balastinių saulės energijos projektų klaidos

Komercinės stogo saulės sistemos per pastarąjį dešimtmetį gerokai patobulėjo, tačiau vis dar dažnai pasitaiko montavimo klaidų, ypač agresyviai nebrangiuose projektuose.

Daugelio šių problemų galima išvengti tinkamai planuojant.

Stogo apkrovos ribų nepaisymas

Viena rimčiausių klaidų – nepakankamas stogo apkrovos apribojimų įvertinimas.

Kadangi balastinės sistemos priklauso nuo paskirstyto svorio, montuotojai kartais daro prielaidą, kad „stogas tikriausiai gali jį atlaikyti“.

Tai nėra profesionalus inžinerinis požiūris.

Perkrovos rizika tampa rimtesnė, kai:

• Pastatai senesni
• Konstrukciniai brėžiniai neišsamūs
• Yra ankstesnių stogo modifikacijų
• Vandens tvenkimas jau vyksta

Kai kuriuose modernizavimo projektuose dėl pernelyg didelės balasto apkrovos reikėjo brangiai sutvirtinti konstrukciją, kai jau buvo suplanuotas įrengimas.

Neteisingi vėjo zonos skaičiavimai

Vėjo apkrovos klaidos išlieka viena iš labiausiai paplitusių stogo saulės konstrukcijų gedimo priežasčių visame pasaulyje.

Dažnai kyla problemų, kai montuotojai:

• Naudokite bendruosius balasto skaičiavimus
• Nepaisykite stogo krašto pakėlimo zonų
• Nepakankamai įvertinkite vietinį vėjo poveikį
• Nepavyko optimizuoti aerodinaminio dizaino

Taifūnams būdinguose regionuose net ir santykinai nedideli projektiniai klaidingi skaičiavimai gali sukelti labai didelius pakilimo jėgos skirtumus.

Profesionali stogo PV inžinerija visada turėtų naudoti konkrečiam projektui skirtą vėjo analizę, o ne nukopijuotas ankstesnių įrenginių prielaidas.

Stogo drenažo sistemų blokavimas

Drenažo kliūtis yra dar viena stebėtinai dažna problema.

Prastai suplanuotas montavimo išdėstymas gali trukdyti:

• Drenažo takai
• Perpildymo sistemos
• Priežiūros privažiavimo keliai

Tai galiausiai gali sukurti stovinčio vandens kaupimąsi aplink konstrukciją.

Ilgalaikis pylimas gali paspartėti:

• Stogo membranos senėjimas
• Nuotėkio vystymasis
• Korozija
• Struktūrinis pablogėjimas

Profesionalios EPC komandos paprastai tikrina stogo drenažo elgesį prieš užbaigdamos išdėstymo projektą.

Žemos kokybės tvirtinimo detalių naudojimas

Tvirtinimo detalių kokybės problemos dažniausiai iškyla ne iš karto po montavimo.

Vietoj to, nesėkmės vystosi palaipsniui per kelerius metus:

• Korozija
• Terminis važiavimas dviračiu
• Vėjo vibracija
• Drėgmės poveikis

Prasta techninė įranga iš pradžių gali šiek tiek sumažinti pirkimo išlaidas, tačiau ilgalaikės priežiūros išlaidos gali greitai viršyti tas sutaupytas lėšas.

Inžinerinio lygio stogo PV sistemoms tvirtinimo detalių kokybė niekada neturėtų būti laikoma antrine problema.

Prastas kabelių valdymo planavimas

Kabelių valdymo kokybė stipriai veikia ilgalaikį stogo patikimumą.

Dėl netinkamo maršruto kabeliai gali būti paveikti:

• Stovintis vanduo
• UV spinduliuotė
• Mechaninis dilimas
• Aštrūs metaliniai kraštai
• Gyvūnų įsikišimas

Profesionalūs įrenginiai paprastai integruoja:

• Paaukštintas kabelių vedimas
• UV atsparūs spaustukai
• Specialūs kabelių loveliai
• Išvalykite priežiūros prieigos kelius

Gerai organizuotas stogo kabelių valdymas taip pat pagerina patikros efektyvumą ateityje.

Kaip EPC rangovai gali sumažinti projekto sąnaudas naudodami optimizuotą balasto tvirtinimo dizainą

Sumažinti projekto kainą ne visada reiškia įsigyti pigiausią tvirtinimo sistemą.

Komercinėje stogo saulės kolektorius inžinerinis optimizavimas dažnai leidžia sutaupyti daugiau ilgalaikių lėšų nei maža pradinė pirkimo kaina.

Sutrumpinamas įrengimo laikas vienam MW

Diegimo greitis tiesiogiai veikia EPC pelningumą.

Gerai suprojektuota plokščio stogo saulės balasto tvirtinimo sistema gali sumažinti:

• Stogo paruošimo darbai
• Montavimo sudėtingumas
• Vandeniui atsparios gydymo procedūros
• Darbo reikalavimai

Iš anksto surinkti konstrukciniai komponentai taip pat pagerina diegimo efektyvumą, ypač dideliuose sandėlio stogo projektuose.

Kelių MW komercinių įrenginių atveju net ir nedidelis įrengimo efektyvumo pagerinimas gali reikšmingai sutaupyti darbo jėgos.

Mažesnės hidroizoliacijos remonto išlaidos

Ginčai dėl stogo nesandarumo kainuoja ne tik finansiškai, bet ir eksploataciniu požiūriu.

Vandeniui atsparus trikčių šalinimas po pardavimo gali apimti:

• Papildomi objekto patikrinimai
• Stogo membranos remontas
• Veikimo nutraukimas
• Žala santykiams su klientais

Neįsiskverbiančios balastinės sistemos padeda žymiai sumažinti šiuos ilgalaikius įsipareigojimus.

Supaprastinta logistika ir konteinerių pakrovimas

Šiuolaikiniai stogo fotovoltiniai projektai vis labiau orientuojasi į logistikos efektyvumą.

Optimizuotas konstrukcijos dizainas gali sumažinti:

• Siuntimo apimtis
• Konteinerių atliekų vieta
• Medžiagų tvarkymo sunkumai
• Rūšiavimo laikas vietoje

Pasauliniams EPC rangovams, tvarkantiems tarptautines siuntas, logistikos optimizavimas tiesiogiai veikia bendrą projekto išlaidų kontrolę.

Standartizuotas komponentų inventorius

Platintojai ir EPC įmonės teikia pirmenybę sistemoms su dideliu komponentų suderinamumu, nes standartizuotos atsargos sumažina veiklos sudėtingumą.

Universalių spaustukų, bėgių ir konstrukcinių priedų naudojimas keliuose stogo projektuose padeda supaprastinti:

• Sandėlio valdymas
• Atsarginių dalių sandėliavimas
• Montuotojo mokymas
• Ateities techninės priežiūros palaikymas

Tai yra viena iš priežasčių, kodėl modulinės balasto tvirtinimo sistemos ir toliau populiarėja plataus masto komercinio diegimo metu.

Kaip išsirinkti patikimą balasto saulės energijos montavimo gamintoją

Ne visi saulės kolektorių montavimo tiekėjai dirba tuo pačiu inžineriniu lygiu.

Kai kurie gamintojai daugiausia konkuruoja dėl kainos, o kiti orientuojasi į ilgalaikį konstrukcijų patikimumą ir EPC projektų palaikymą.

Komerciniams stogo projektams skirtumas tampa labai svarbus.

Inžinerinių pajėgumų įvertinimas

Profesionalus montavimo gamintojas turėtų pateikti daugiau nei pagrindinius gaminio brėžinius.

Inžinerinės pagalbos galimybės gali apimti:

• Vėjo apkrovos skaičiavimai
• Struktūrinės analizės ataskaitos
• Konkrečiam projektui pritaikytas balasto optimizavimas
• CAD maketavimo brėžiniai
• BIM suderinamumas
• Drenažo planavimo rekomendacijos

Stiprus inžinerinis palaikymas dažnai žymiai sumažina projekto riziką tiek projektavimo, tiek montavimo etapuose.

Gamybos kokybės vertinimas

Gamybos nuoseklumas tiesiogiai veikia montavimo kokybę.

Dėl prasto ekstruzijos tikslumo arba netikslios skylės padėties gali atsirasti:

• Diegimo vėlavimai
• Derinimo problemos
• Tvirtinimo streso problemos
• Lauko modifikavimo reikalavimai

Profesionalūs gamintojai paprastai prižiūri:

• Griežti ekstruzijos nuokrypiai
• Paviršiaus apdorojimo patikrinimas
• Tvirtinimo detalių kokybės patikrinimas
• Medžiagų atsekamumo sistemos

Tiekimo grandinės patikimumas

Pristatymo patikimumas yra labai svarbus komercinių stogo saulės elementų atveju.

Statybos grafikai dažnai yra griežtai derinami su:

• Modulio pristatymas
• Inverterio montavimas
• Elektros subrangovai
• Privažiavimo prie stogo langai

Pavėluotas montavimo konstrukcijos pristatymas gali turėti įtakos visam EPC grafikui.

Dėl šios priežasties daugelis tarptautinių pirkėjų dabar vertina:

• Gamybos pajėgumai
• Pristatymo laiko stabilumas
• Eksporto patirtis
• Pakavimo standartai
• Konteinerio pakrovimo optimizavimas

Kodėl EPC rangovai teikia pirmenybę vieno langelio tiekėjams

Atskirų inžinerinių firmų, gamintojų ir logistikos tiekėjų valdymas padidina komunikacijos sudėtingumą.

Vieno langelio saulės energijos montavimo tiekėjai padeda supaprastinti:

• Techninė komunikacija
• Inžinerinės peržiūros
• Pirkimų koordinavimas
• Siuntimo valdymas
• Pagalba po pardavimo

Greitai besivystantiems komerciniams stogo projektams integruotas palaikymas gali žymiai pagerinti vykdymo efektyvumą.

Kodėl pasauliniai EPC rangovai renkasi „TopFence“ saulės energijos montavimo sistemas

Kadangi PV projektai ant stogo tampa didesni ir techniškai reiklesni, EPC rangovai vis dažniau teikia pirmenybę tiekėjams, kurie derina inžinerines galimybes su stabilia gamybos kokybe.

„TopFence“ daugiausia dėmesio skiria komercinėms ir pramoninėms fotovoltinėms tvirtinimo sistemoms, skirtoms realioms montavimo sąlygoms, o ne grynai teoriniams konstrukciniams modeliams.

Į inžineriją orientuotas produktų kūrimas

Šiuolaikiniams stogo projektams reikia daugiau nei standartinės tvirtinimo įrangos.

TopFence balastinės saulės montavimo sistemos kuriamos akcentuojant:

• Montavimo efektyvumas
• Vėjo pasipriešinimo optimizavimas
• Vandeniui atspari stogo apsauga
• Struktūrinis stabilumas
• Ilgalaikis patvarumas lauke

Bendrovė nuolat optimizuoja aerodinamines charakteristikas, kad padėtų sumažinti nereikalingą balasto poreikį, kartu išlaikydama projekto saugumą.

Aukštos kokybės medžiagų standartai

„TopFence“ sistemose dažniausiai naudojami:

• AL6005-T5 aliuminio lydinys
• SUS304 nerūdijančio plieno tvirtinimo detalės
• Korozijai atsparus paviršiaus apdorojimas
• Griežtos kokybės kontrolės procedūros

Šie medžiagų standartai padeda pagerinti ilgalaikį patikimumą sudėtingose ​​stogų aplinkose, įskaitant pakrančių pramonės regionus.

Individualizuota konstrukcijų inžinerijos pagalba

Komerciniai stogo projektai retai laikosi identiškų sąlygų.

„TopFence“ teikia į projektus orientuotą inžinerinę pagalbą, įskaitant:

• Balasto optimizavimo analizė
• Vėjo apkrovos skaičiavimai
• CAD konstrukciniai maketai
• Konteinerių pakrovimo planavimas
• Montavimo rekomendacijos

Ši parama padeda EPC rangovams pagerinti projekto efektyvumą ir sumažinti diegimo neapibrėžtumą.

Pasaulinės tiekimo galimybės EPC ir platintojams

Platintojams ir dideliems EPC rangovams tiekimo stabilumas yra labai svarbus.

TopFence palaiko:

• Masiniai komerciniai užsakymai
• OEM/ODM bendradarbiavimas
• Tarptautinis projektų pristatymas
• Optimizuoti pakavimo sprendimai
• Didelio masto diegimo ant stogo palaikymas

Kadangi komercinė stogo saulės energija plečiasi visame pasaulyje, į inžineriją orientuoti montavimo sprendimai tampa vis svarbesni ilgalaikei projekto sėkmei.

DUK – plokščio stogo saulės balasto tvirtinimo sistemos

Q1. Ar saulės baterijas galima montuoti ant plokščio stogo negręžiant?

Taip. Plokščio stogo saulės balasto tvirtinimo sistema leidžia montuoti fotovoltinius modulius neprasiskverbiant į stogo membraną. Konstrukcijoje vietoj inkaro varžtų naudojamas balastinis svoris ir aerodinaminis stabilumas.

Q2. Kiek balasto svorio paprastai reikia?

Balasto reikalavimai skiriasi priklausomai nuo vėjo greičio, pastato aukščio, stogo poveikio, pasvirimo kampo ir vietinių inžinerinių standartų. Profesionalūs konstrukciniai skaičiavimai reikalingi kiekvienam projektui, nes stogo sąlygos labai skiriasi.

Q3. Ar balasto tvirtinimo sistemos yra saugios taifūno regionuose?

Tinkamai suprojektuotos inžinerinio lygio balasto sistemos gali saugiai veikti stipraus vėjo regionuose. Vėjo tunelio optimizavimas, aerodinaminiai deflektoriai, krašto zonos sutvirtinimas ir tinkami balasto skaičiavimai yra būtini vietovėse, kuriose gali kilti taifūnas.

4 klausimas. Ar balastinės sistemos nepažeis stogo membranų?

Tinkamai suprojektuotose sistemose naudojamos apsauginės EPDM guminės trinkelės, kurios sumažina tiesioginio slėgio ir trinties žalą. Palyginti su skvarbiomis sistemomis, balastinės konstrukcijos paprastai turi daug mažesnę hidroizoliacijos riziką.

Kokie stogų tipai tinka balastinėms saulės kolektorių montavimo sistemoms?

Balastinės sistemos dažniausiai naudojamos:

• Betoniniai plokšti stogai
• TPO membraniniai stogai
• PVC stogai
• EPDM stogai
• Bituminiai plokštieji stogai

Tačiau prieš montuojant visada reikia įvertinti konstrukcijos apkrovą.

Kodėl populiarėja Rytų-Vakarų išdėstymai?

Rytų-Vakarų išdėstymas pagerina stogo naudojimą, sumažina tarpus tarp eilių ir dažnai sumažina balasto poreikį. Daugeliui komercinių stogų jie užtikrina didesnį bendrą energijos tankį ir pagerina projekto IG.

Išvada

Komercinė stogo saulės energijos pramonė sparčiai vystosi, o montavimo sistemos lūkesčiai keičiasi kartu su tuo.

Šiandien plokščio stogo saulės balastinio balasto tvirtinimo sistema nebelaikoma tiesiog „negręžiančia alternatyva“. Tai tapo visapusišku inžineriniu sprendimu, orientuotu į:

• Vandeniui atspari stogo apsauga
• Montavimo efektyvumas
• Vėjo pasipriešinimo optimizavimas
• Ilgalaikis konstrukcijos patikimumas
• Gyvenimo ciklo sąnaudų mažinimas

EPC rangovams, pasirinkus tinkamą balasto saulės stelažų sistemą, galima žymiai sumažinti projekto riziką, kartu pagerinti statybos efektyvumą ir klientų pasitenkinimą.

Platintojams ir komercinių pastatų savininkams inžinerinio lygio tvirtinimo sistemos užtikrina didesnį ilgalaikį veikimo stabilumą ir mažesnį techninės priežiūros poveikį per visą fotovoltinės projekto gyvavimo ciklą.

Kadangi saulės baterijos ant stogų ir toliau naudojamos gamyklose, sandėliuose, logistikos centruose ir pramoninėse patalpose visame pasaulyje, profesionaliai sukurtos neprasiskverbiančios tvirtinimo sistemos vaidins vis svarbesnį vaidmenį komercinėje fotovoltinės infrastruktūros srityje.

Reikia inžinerinio lygio balasto saulės energijos montavimo sprendimo kitam PV projektui ant stogo?

„TopFence“ teikia pritaikytus neprasiskverbiančius saulės energijos montavimo ant stogo sprendimus pasauliniams EPC rangovams, platintojams ir komerciniams PV kūrėjams.

Pagalbos paslaugos apima:

• Konkrečiam projektui pritaikytas balasto optimizavimas
• Vėjo apkrovos skaičiavimo palaikymas
• CAD maketavimo brėžiniai
• OEM/ODM gamyba
• Konteinerio pakrovimo optimizavimas
• Pasaulinis logistikos koordinavimas
• Techninės inžinerinės konsultacijos

Nesvarbu, ar planuojate sandėlio įrengimą ant stogo, pramoninės gamyklos saulės energijos projektą ar didelio masto komercinį fotovoltinės energijos diegimą, pasirinkus patikimą inžinerinį partnerį, ilgalaikis projekto veikimas gali būti reikšmingas.
