Kaip sumontuoti saulės kolektorių laikiklius?

Ar esate namo su čerpiniu stogu savininkas ir nežinote, kaip sumontuoti asaulės baterijaaš ant stogo?

Jei taip, tikriausiai supratote, kad čerpinio stogo saulės kolektorių montavimas susiduria su unikaliais iššūkiais. Nuo ko pradėti? Kokių įrankių jums reikia? Kaip išvengti įprastų klaidų, tokių kaip nestabilūs tvirtinimai ar stogo pažeidimai? Pagrindiniai veiksniai, į kuriuos atkreipsite dėmesį, yra įtrūkusios plytelės gręžimo metu, prasta hidroizoliacija arba nestabilūs laikikliai, kurie kelia pavojų saugumui. Šiame žingsnis po žingsnio instrukcijoje aprašoma, kaip tinkamai sumontuoti saulės kolektorių laikiklius. Šiandien mes padėsime jums rasti geriausius montavimo sprendimus.

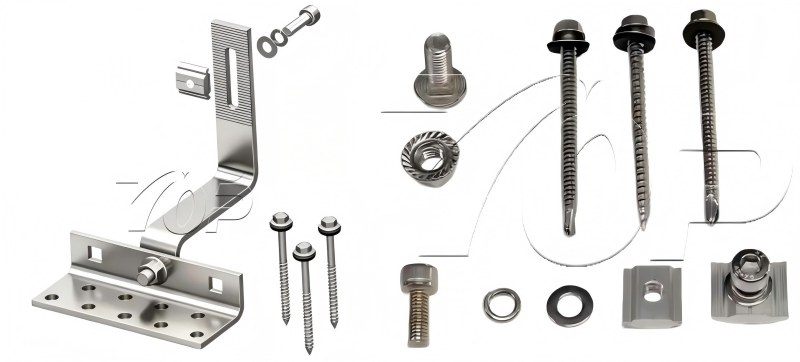

1 veiksmas: pasiruošimas montavimui

1.1 Įvertinkite savo stogą (žinokite jo ribas)

Prieš pirkdami bet kokius laikiklius, įvertinkite stogą, kad išvengtumėte neatitikimų. Pirma, patikrinkite stogo tipą: čerpiniams stogams reikalingi saulės kablio sprendimai, kad būtų išvengta įtrūkimų, metaliniai stogai veikia su L pėdomis arba varžtais, o plokštiems stogams reikalingi balastiniai arba įsmeigiami tvirtinimai. Tada išbandykite laikomąją galią, dauguma gyvenamųjų namų stogų gali atlaikyti saulės energiją, tačiau senus stogus (daugiau nei 20 metų) gali prireikti sutvirtinti. Galiausiai pažymėkite gegnes arba sijas smeigių ieškikliu arba terminio vaizdo gavimo įrankiu, nes prie šių konstrukcinių atramų, o ne tik prie stogo apvalkalo, turi būti pritvirtinti aliuminio stogo kabliukų laikikliai.

Plytelių įtrūkimai montuojant: labiausiai varginanti problema

Topfencesolar gaminami stogo kabliai, specialiai sukurti su L ir C formos ir daugiau su reguliuojamais, kad efektyviai išspręstų šią problemą.

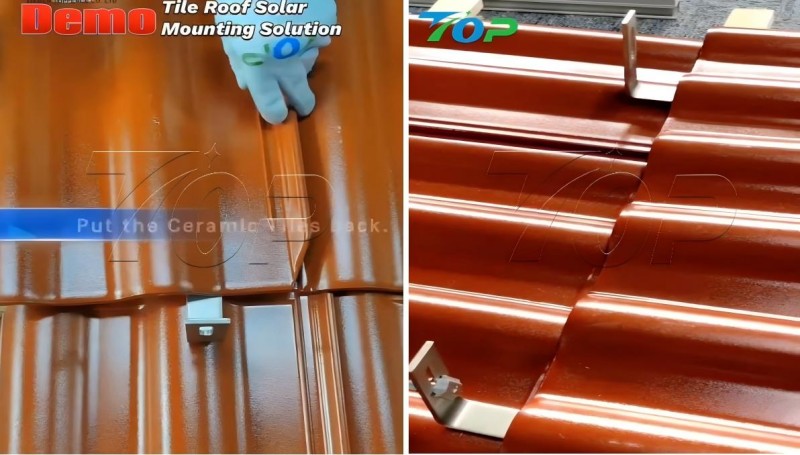

2.1 Pažymėkite skliaustų pozicijas

Pažymėkite tarpus tarp plytelių, kad išvengtumėte jų gręžimo; ir nuimkite plyteles smailoje vietoje, kad būtų galima tvirtinti kabliukus.

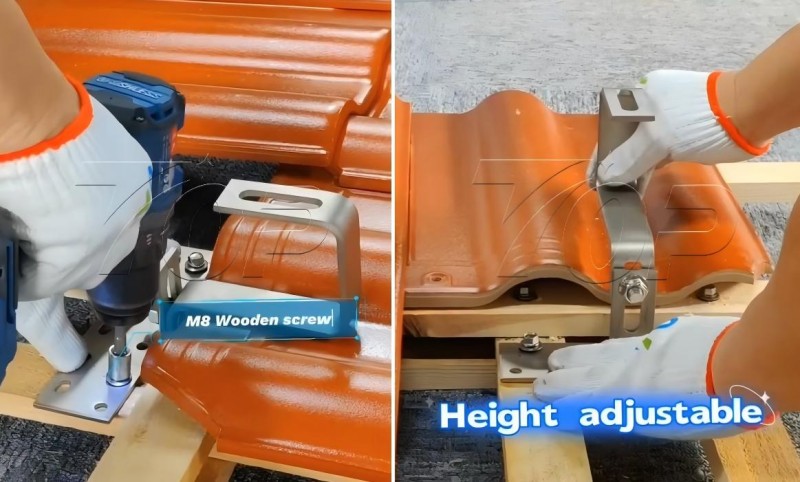

2.2 Sumontuokite kabliukus ant išdėstytų medinių sijų kaip konstrukcines atramas

Pavyzdžiui: medinėms gegnėms naudokite ST6.3*80 medvaržčius ir įsukite juos bent 3 ketvirtadaliai į gegnes. Stogo kabliukų tvirtinimas ant medinių gegnių, tada tvirtinimo detales priveržkite dinamometriniu veržliarakčiu.

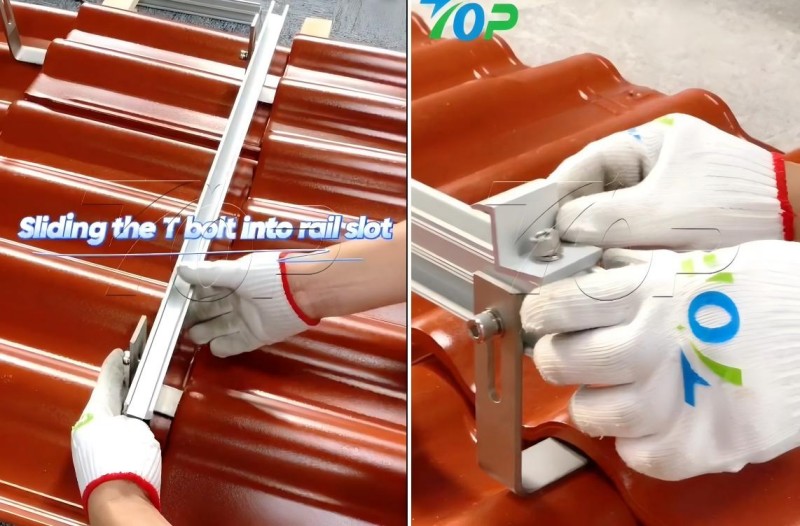

3. Aliuminio bėgių pastumdymas ant saulės kabliukų.

Tai yra pagrindiniai žingsniai, norint užbaigti saulės kolektorių montavimą. Ant bėgelio yra plyšys, nukreiptas į kabliukus, T varžtas, esantis kabliukų viršuje. Tada priveržkite varžtus, kad pritvirtintumėte bėgius. Bėgiai ir bėgiai yra sujungti bėgių jungtimis, kad bėgiai būtų pakankamai ilgi ant stogo.

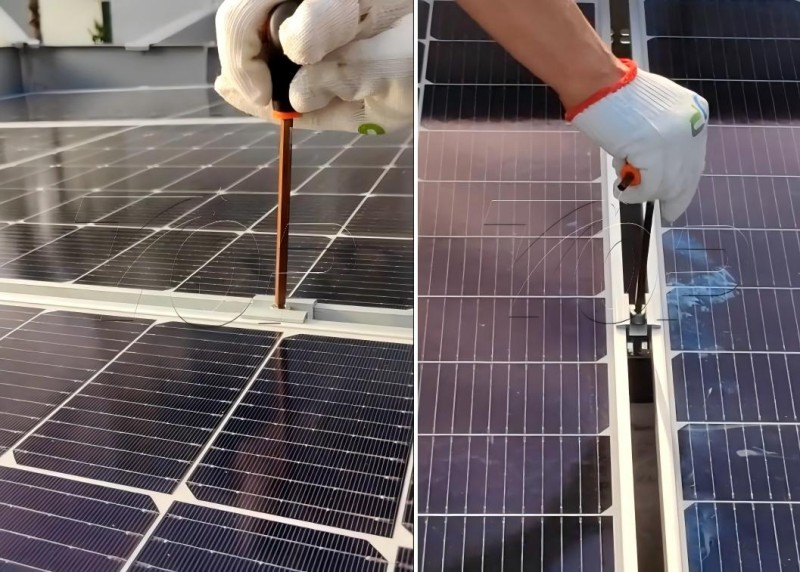

4. Saulės kolektorių klojimas ant bėgių, užbaikite bėgių masyvo montavimą.

Kai visi bėgiai bus pritvirtinti prie bėgių, paskutinis dalykas yra naudoti galinį spaustuką, kad pritvirtintumėte vieną saulės kolektorių pusę. Viduryje naudojant avidurio spaustukasplokštėms tvirtinti. Šie spaustukai padidins saulės kolektorių masyvo stiprumą ir stabilumą.

Plokštės bus sujungtos nuolatinės srovės kabeliu, jungiant MC4 jungtis. Dabar saulės baterijos jau pradeda gaminti elektrą saulėje.

Ar iki šiol vis dar nerimaujate dėl saulės baterijų ant čerpinio stogo problemų? Peržiūrėdami toliau pateiktus klavišus būsite labiau pasitikintys savo stogo saulės sistema.

Pagrindiniai čerpių stogo saulės laikiklio montavimo aspektai

1. Laikiklio medžiaga: subalansuotas plytelių svoris ir ilgaamžiškumas

Čerpiniai stogai turi svorio apribojimus, nes per sunkūs laikikliai gali įtempti gegnes ir įtrūkti čerpių. Kad būtų išvengta pigių ketaus laikiklių (per sunkių) arba plono aliuminio (nepakankamai tvirtų). Geriausias pasirinkimas yra Topfencesolar lengvas aliuminio lydinys, kurio medžiaga naudojama AL6005 T5, T6. Kuris yra aukštesnės kokybės aliuminio medžiagos nei rinkoje.

2. Montavimo kampas: dirbkite su čerpiniais stogo šlaitais

Čerpinių stogų nuolydis paprastai yra nuo 20° iki 45°, tai turi įtakos laikiklio kampui ir saulės energijos efektyvumui. Profesionalūs montuotojai naudoja nuolydžio matuoklius jūsų stogo kampui išmatuoti ir reguliuojamus laikiklius skydo padėčiai nustatyti. Taip išvengiama čerpių pjaustymo ar modifikavimo, kad jos atitiktų plokštes.

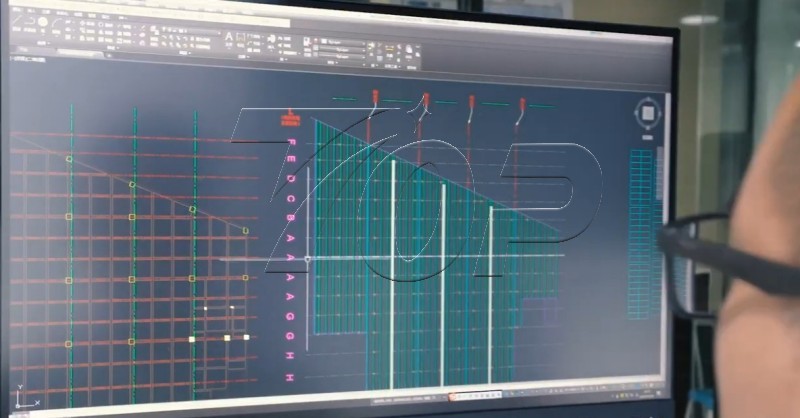

3. Pasirinkite profesionalią komandą, kad išvengtumėte problemų

Čerpinis stogas saulėskronšteino montavimas reikalauja saulės ir čerpinių stogų priežiūros patirties. Topfencesolar inžinierių komanda žino, kaip dirbti su trapiomis plytelėmis, tiksliai nustatyti gegnes ir pritaikyti geriausiai derančius plytelių specifinės hidroizoliacijos sprendimus. Profesionali komanda taip pat tvarkys leidimų paraiškas, kuriose atsižvelgiama į čerpinio stogo kodus, ir suteiks garantiją, apimančią čerpių pažeidimus dėl montavimo. Susisiekite su mumis tiesiogiai, Topfencesolar pasiūlys geriausią ir patikimą sistemą jūsų stogo saulės jėgainei.
