Saulės PV montavimo sistemos atsparumo korozijai reitingai: nuo C3 iki C5

Pasaulyje spartėjant saulės energijos panaudojimui pakrančių regionuose, pramoniniuose stoguose, žemės ūkio objektuose ir komunalinio masto fotovoltinės ūkiuose, svarbu saulės montavimo sistemaatsparumas korozijaitapo neįmanoma ignoruoti. EPC rangovams, saulės energijos montuotojams ir fotovoltiniams skirstytojams, pasirinkus netinkamą apsaugos nuo korozijos lygį, priešlaikinis konstrukcijų degradavimas, vandens nutekėjimas, brangi priežiūra, garantiniai ginčai ir netgi visiškas sistemos gedimas gerokai prieš numatytą 25 metų gyvavimo ciklą.

Šiandienos saulės energijos projektai nebėra tik sausoje vidaus aplinkoje. Daugiau įrenginių diegiama atšiauriomis sąlygomis, kurias veikia druskos purslai, rūgštus lietus, pramoniniai teršalai, amoniako emisija, tropinė drėgmė ir ekstremalūs temperatūros svyravimai. Esant tokioms sąlygoms, prastai suprojektuota tvirtinimo konstrukcija gali pradėti rūdyti vos per kelerius metus, tiesiogiai paveikdama projekto IG ir ilgalaikį veikimo stabilumą.

Štai kodėl supratimassaulės montavimo sistemos atsparumas korozijaireitingai – ypač skirtumai tarp C3, C4 ir C5 klasifikacijų – tapo būtini šiuolaikinei saulės energijos inžinerijai. Šios korozijos kategorijos, pagrįstos tarptautiniais ISO 12944 standartais, padeda apibrėžti, kaip montavimo konstrukcijos turi būti suprojektuotos, padengtos ir apsaugotos atsižvelgiant į aplinkos pavojingumą.

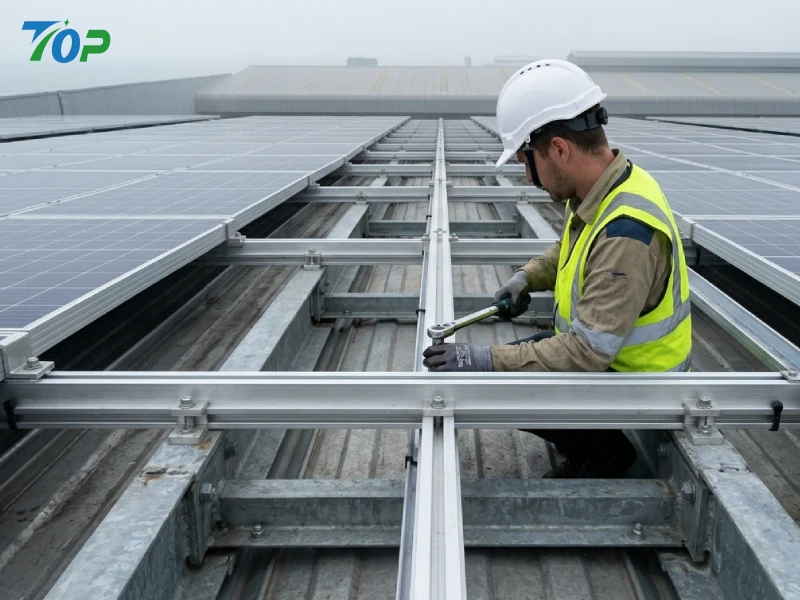

Profesionaliems saulės kolektorių montuotojams pasirinkti tinkamą antikorozinį saulės stelažų sprendimą reiškia:

• Greitesnis ir saugesnis montavimo efektyvumas
• Sumažinta techninė priežiūra po pardavimo
• Pagerintas atsparumas vandeniui
• Ilgesnis konstrukcijos tarnavimo laikas
• Geresnis atsparumas pakrančių ir pramoninei korozijai
• Didesnis klientų pasitenkinimas ir garantinis saugumas

PV didmenininkams ir platintojams korozijai atsparios tvirtinimo sistemos suteikia papildomų komercinių pranašumų:

• Mažesnė atsargų rizika dėl universalaus sistemos suderinamumo
• Didesnės vertės sertifikuoti produktai
• Sumažėjusios pretenzijos dėl pakeitimo
• Didesnis konkurencingumas didelės apimties konkursuose
• Pagerinta reputacija tarp EPC klientų

Šiame išsamiame vadove išnagrinėsime:

• C3, C4 ir C5 korozijos įvertinimų reikšmė
• Kaip ISO 12944 taikomas fotovoltinėms tvirtinimo sistemoms
• Geriausios antikorozinės medžiagos saulės konstrukcijoms
• Skirtumai tarp cinkuoto plieno ir aliuminio tvirtinimo sistemų
• Kaip pasirinkti tinkamą apsaugos nuo korozijos lygį jūsų projektui
• Kodėl atsparumas korozijai tiesiogiai veikia įrengimo patikimumą ir IG

Nesvarbu, ar kuriate reklamąsaulės kolektorių sistema ant stogo,Šis vadovas padės jums priimti techniškai pagrįstus ir finansiškai tvarius sprendimus, jei norite įsigyti cinkuotos saulės energijos montavimo konstrukciją, skirtą naudoti pakrantėje, arba įvertinti jūrines saulės energijos stelažų sistemas komunalinių paslaugų projektams.

Ką reiškia C3, C4 ir C5 korozijos įvertinimai saulės energijos montavimo sistemose?

Korozijos klasifikacijos naudojamos norint apibrėžti, kokia agresyvi darbo aplinka yra metalinėms konstrukcijoms. Fotovoltinės inžinerijos srityje šios klasifikacijos padeda nustatyti, kurios medžiagos, dangos, tvirtinimo detalės ir konstrukcijos apdorojimas turėtų būti naudojamos saulės energijos montavimo sistemoje.

Plačiausiai pripažintas tarptautinis atmosferinės korozijos standartas yra ISO 12944. Šis standartas suskirsto aplinką pagal drėgmę, druskingumą, taršą ir pramoninio poveikio lygius.

ISO 12944 korozijos klasifikacijos supratimas

ISO 12944 apibrėžia šešias pagrindines atmosferinės korozijos kategorijas:

Fotovoltinėms reikmėms C3, C4 ir C5 yra tinkamiausios klasifikacijos, nes šiuolaikiniai saulės įrenginiai dažniausiai yra veikiami lauko aplinkos poveikio daugiau nei du dešimtmečius.

Kodėl saulės energijos projektams svarbi korozijos klasifikacija

Saulės energijos sistema iš išorės gali atrodyti paprasta, tačiau jos ilgalaikis patikimumas labai priklauso nuo tvirtinimo sistemos, esančios po moduliais, vientisumo.

Korozija veikia:

• Bėgiai ir atraminės sijos
• Stogo tvirtinimo taškai
• Įžeminimo varžtai ir pamatai
• Viduriniai ir galiniai spaustukai
• Varžtai ir tvirtinimo detalės
• Drenažo kanalai
• Vandeniui atsparios sandarinimo sąsajos

Prasidėjus korozijai, pažeidimai dažnai sparčiai paspartėja dėl drėgmės susilaikymo ir elektrocheminių reakcijų tarp skirtingų metalų. Laikui bėgant tai gali sukelti:

• Sumažinta konstrukcijos apkrova
• Vėjo pakilimo nestabilumas
• Tvirtinimo elementų gedimas
• Stogo prasiskverbimo nuotėkis
• Modulio nesutapimas
• Padidėjusios O&M išlaidos
• Ankstyvas sistemos keitimas

EPC rangovams šie gedimai sukelia ne tik techninę riziką, bet ir finansinius įsipareigojimus bei žalą reputacijai.

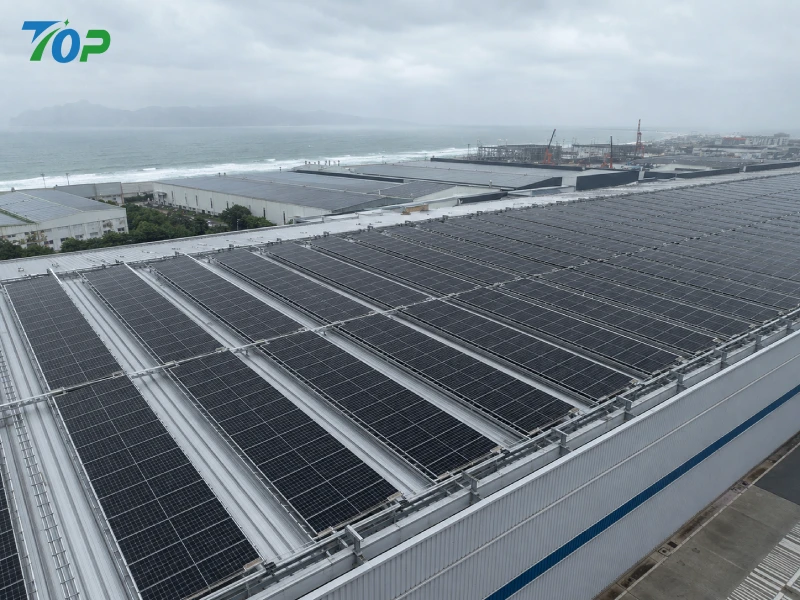

Tipiškos saulės energijos įrengimo aplinkos nuo C3 iki C5

Norint pasirinkti tinkamą atsparumo korozijai lygį, reikia suprasti faktines įrengimo vietą supančias aplinkos sąlygas.

Pavyzdžiui, stogo saulės energijos projektas, įrengtas 5 kilometrų atstumu nuo vandenyno, paprastai reikalauja bent C4 klasės apsaugos nuo korozijos dėl druskos purškimo. Agresyvesnėje jūrinėje aplinkoje tik C5 įvertintos tvirtinimo konstrukcijos gali užtikrinti pakankamą ilgalaikį patikimumą.

Kodėl atsparumas korozijai yra labai svarbus saulės energijos montavimo sistemoms

Fotovoltinės inžinerijos srityje atsparumas korozijai nėra tiesiog neprivalomas gaminio atnaujinimas – tai pagrindinis struktūrinis reikalavimas, tiesiogiai susijęs su sauga, projekto gyvavimo trukme ir investicijų grąža.

Nors saulės moduliai dažnai sulaukia daugiausiai dėmesio kuriant PV sistemą, tvirtinimo konstrukcija yra viso įrenginio pagrindas. Be patvarios ir korozijai atsparios atramos sistemos net aukščiausios kokybės fotovoltinės plokštės negali išlaikyti ilgalaikio veikimo stabilumo.

Tai ypač pasakytina apie aplinką, kurioje:

• Didelė drėgmė
• Pramoninė oro tarša
• Stiprus UV poveikis
• Druskos turtingas jūrinis oras
• Rūgštaus lietaus sąlygos
• Žemės ūkio amoniako poveikis

Laikui bėgant šie aplinkos veiksniai agresyviai atakuoja atvirus metalinius paviršius, palaipsniui susilpnindami konstrukcinę karkasą.

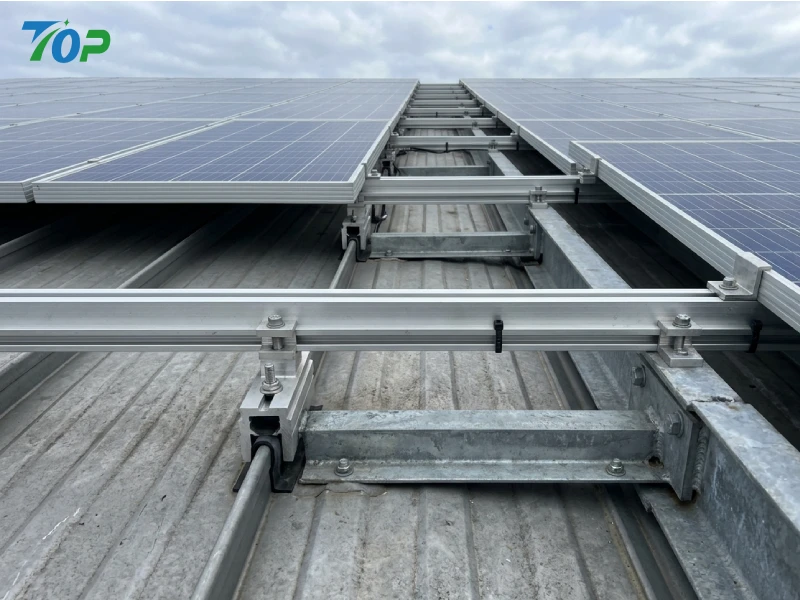

Struktūrinio gedimo rizika dėl korozijos

Korozija prasideda mikroskopiniame lygmenyje, tačiau jos ilgalaikis poveikis fotovoltinėms struktūroms gali būti stiprus.

Kai apsauginės dangos blogėja arba naudojamos prastesnės medžiagos, oksidacija pradeda skverbtis į metalinį pagrindą. Tai palaipsniui mažina tvirtinimo sistemos laikomąją galią.

Įprasta struktūrinė rizika apima:

• Bėgio deformacija veikiant vėjo apkrovai
• Kronšteino įtrūkimai ir nuovargis
• Varžtas atsipalaidavo dėl rūdžių išsiplėtimo
• Gnybtų nestabilumas, sukeliantis modulio poslinkį
• Pamatų susilpnėjimas ant žemės sumontuotose sistemose

Regionuose, kuriuos veikia taifūnai, uraganai ar didelė sniego apkrova, su korozija susijęs konstrukcijų degradavimas žymiai padidina katastrofiško gedimo riziką.

EPC rangovams tai kelia rimtų garantijų ir atsakomybės problemų, nes net nedidelė korozija gali pakenkti visos fotovoltinės įrangos struktūriniam sertifikavimui.

Korozijos ir stogo hidroizoliacijos problemos

Viena iš labiausiai nepastebimų korozijos pasekmių yra jos įtaka stogo hidroizoliacijos savybėms.

Daugelis komercinių ir pramoninių saulės energijos projektų remiasi skvarbiomis stogo tvirtinimo sistemomis. Kai aplink tvirtinimo detales, besiliečiančias sąsajas ar sandarinimo poveržles atsiranda korozija, vandens įsiskverbimo tikimybė tampa vis didesnė.

Tipiški hidroizoliacijos gedimai yra šie:

• Nuo rūdžių plėtimosi lūžtantys vandeniui atsparūs sandarikliai
• Oksiduotos tvirtinimo detalės sukuria mikro tarpus
• Stovintis vanduo pagreitina dangos nusidėvėjimą
• Galvaninė korozija tarp skirtingų metalų
• Sandariklio irimas veikiant UV spinduliams

Atsiradus nuotėkiui, remonto išlaidos gali greitai padidėti, nes vienu metu gali būti paveiktos stogo dangos sistemos, izoliacijos sluoksniai ir elektros komponentai.

Štai kodėl šiuolaikinės antikorozinės saulės stelažų sistemos vis labiau integruoja:

• Vandens nukreipimo kanalų dizainas
• Nepraleidžiantys stogo apkabos
• Aukštos kokybės EPDM sandarinimo medžiagos
• Anoduoto aliuminio vandeniui atsparios sąsajos
• Korozijai atspari nerūdijančio plieno apkaustai

Didesnės priežiūros išlaidos ir mažesnė saulės energijos projekto IG

Su korozija susiję pažeidimai retai atsiranda iškart po montavimo. Vietoj to, laikui bėgant jis vystosi palaipsniui, todėl tai yra viena pavojingiausių paslėptų pavojų fotovoltinės infrastruktūros srityje.

Projekto gyvavimo ciklo pradžioje daugelis nebrangių montavimo sistemų atrodo vizualiai priimtinos. Tačiau po kelerių metų drėgmės, UV spinduliuotės, pramoninių teršalų ir terminio ciklo poveikio korozija dažnai netikėtai paspartėja.

Saulės energijos išteklių savininkams ir EPC rangovams tai sukuria rimtą ilgalaikę finansinę naštą.

Dėl prastai apsaugotos saulės energijos montavimo konstrukcijos gali prireikti:

• Dažnas patikrinimas ir priežiūra
• Surūdijusių tvirtinimo detalių keitimas
• Susilpnėjusių atraminių sijų sutvirtinimas
• Papildomas hidroizoliacijos remontas
• Modulio keitimas dėl bėgių deformacijos
• Netikėta prastovos konstrukcijų priežiūros metu

Komunalinio masto projektuose net ir nedidelės konstrukcinės priežiūros problemos gali sukelti didelių eksploatacinių išlaidų, nes prieigos, darbo ir įrangos sąnaudos labai padidėja dideliuose įrengimo plotuose.

Korozija taip pat turi įtakos ilgalaikiam energijos pelningumui keliais netiesioginiais būdais:

• Sumažintas konstrukcijos lygiavimas, turintis įtakos modulio pasvirimo kampams
• Padidėjęs šešėliavimas dėl konstrukcijos deformacijų
• Prastovos remonto ir apžiūros metu
• Draudimo ir garantijos komplikacijos
• Mažesnė saulės energijos išteklių perpardavimo vertė

Štai kodėl patyrę investuotojai ir profesionalios EPC įmonės vis dažniau vertina bendras saulės montavimo sistemos gyvavimo ciklo išlaidas, o ne sutelkia dėmesį tik į pradinę pirkimo kainą.

Įprastos saulės energijos montavimo sistemose naudojamos antikorozinės medžiagos

Medžiagų parinkimas yra kiekvienos aukštos kokybės saulės kolektorių sistemos atsparumo korozijai strategijos pagrindas.

Skirtingos medžiagos užtikrina skirtingą mechaninio stiprumo, atsparumo oksidacijai, montavimo efektyvumo ir ilgalaikio patvarumo lygį. Tinkamas medžiagų derinys priklauso nuo:

• Aplinkos sunkumas
• Projekto trukmės lūkesčiai
• Vėjo ir sniego apkrovos reikalavimai
• Diegimo greičio tikslai
• Priežiūros prieinamumas
• Biudžeto svarstymai

Šiuolaikinėse fotovoltinėse montavimo sistemose paprastai naudojamas derinys:

• Karštai cinkuotas plienas
• Aliuminio lydinio ekstruzijos
• Nerūdijančio plieno tvirtinimo detalės
• Apsauginės anoduotos dangos
• Antikorozinis paviršiaus apdorojimas

Norint pasiekti ilgalaikį konstrukcijos patikimumą, labai svarbu suprasti, kaip šios medžiagos veikia skirtingose ​​korozijos kategorijose.

Karštai cinkuoto plieno saulės energijos montavimo konstrukcijos

Karštai cinkuotas plienas išlieka viena iš plačiausiai naudojamų medžiagų didelio masto fotovoltiniuose projektuose dėl puikios stiprumo, ilgaamžiškumo ir ekonomiškumo balanso.

Cinkavimo procesas apima plieninių komponentų panardinimą į išlydytą cinką, suformuojant apsauginę cinko dangą ant plieno paviršiaus. Ši danga veikia kaip aukų barjeras, apsaugantis apatinį plieną nuo oksidacijos.

Pagrindiniai cinkuoto plieno saulės kolektorių montavimo konstrukcijų pranašumai yra šie:

• Didelis konstrukcijos stiprumas
• Puiki keliamoji galia
• Ekonomiškai efektyvi medžiagų kaina
• Stiprus atsparumas vėjui
• Tinka komunalinio masto antžeminėms sistemoms
• Ilgas eksploatavimo laikas, kai tinkamai padengtas

Dideliuose fotovoltiniuose ūkiuose, kuriuos veikia didelė vėjo apkrova ir mechaninis įtempis, dažnai pirmenybė teikiama cinkuotoms plieninėms konstrukcijoms, nes vien aliuminis gali nesuteikti pakankamai tvirtumo esant dideliam apkrovimui.

Tipiški cinko dangos standartai saulės energijos įrenginiuose

Ne visas cinkuotas plienas užtikrina vienodą atsparumo korozijai lygį. Cinko sluoksnio storis ir kokybė tiesiogiai lemia ilgalaikes apsaugos savybes.

C4 ir C5 aplinkoje primygtinai rekomenduojama naudoti storesnius cinkavimo sluoksnius, nes plonos dangos gali greitai suirti veikiant agresyviai purškiamai druskai.

Aliuminio lydinio saulės montavimo sistemos

Aliuminis tapo viena iš svarbiausių medžiagų šiuolaikinėje fotovoltinio montavimo inžinerijoje dėl savo lengvos konstrukcijos, natūralaus atsparumo oksidacijai ir montavimo efektyvumo pranašumų.

Skirtingai nuo paprasto plieno, aliuminis, veikiamas oro, natūraliai sudaro ploną oksido sluoksnį. Ši apsauginė oksido plėvelė padeda išvengti gilesnio korozijos įsiskverbimo ir žymiai pagerina ilgalaikį patvarumą.

Dažniausiai saulės energijos montavimo sistemose naudojamos aliuminio rūšys:

• AL6005-T5
• AL6063-T5

Šie lydiniai suteikia puikų derinį:

• Mechaninis stiprumas
• Atsparumas korozijai
• Apdirbamumas
• Ekstruzijos tikslumas
• Svorio mažinimas

Palyginti su cinkuotu plienu, aliuminio montavimo nuo saulės bėgiai yra daug lengvesni, todėl jie ypač naudingi montuojant ant stogo, kur konstrukcijos apkrovos apribojimai yra labai svarbūs.

Aliuminio saulės energijos montavimo bėgių pranašumai

Didelės drėgmės pakrančių projektuose dažnai pirmenybė teikiama anoduoto aliuminio tvirtinimo sistemoms, nes jose derinamas didelis atsparumas korozijai ir efektyvus montavimas.

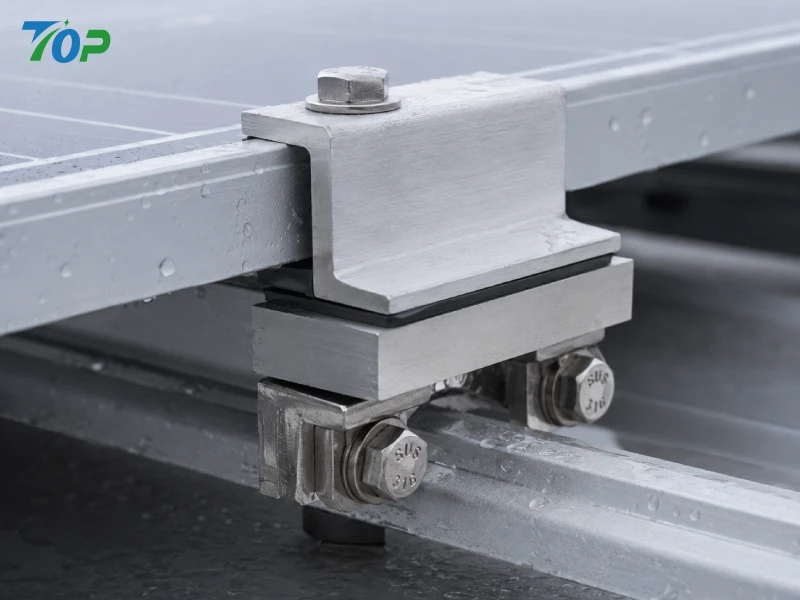

SUS304 vs SUS316 nerūdijančio plieno tvirtinimo detalės

Nors tvirtinimo detalės yra palyginti mažos fotovoltinės tvirtinimo sistemos sudedamosios dalys, jos dažnai yra pirmasis korozijos gedimo taškas.

Varžtai, veržlės, spaustukai ir poveržlės yra nuolat veikiami:

• Lietaus vandens infiltracija
• Druskos purslų kaupimasis
• Temperatūros svyravimai
• Kondensacijos ciklai
• Mechaninė vibracija

Jei naudojamos žemos kokybės tvirtinimo detalės, korozija gali greitai išplisti visose konstrukcijos sujungimo vietose.

Dėl šios priežasties aukštos kokybės saulės energijos montavimo sistemose vis dažniau naudojama nerūdijančio plieno apkaustai.

SUS316 sudėtyje yra molibdeno, kuris žymiai pagerina atsparumą chlorido korozijai, kurią sukelia daug druskos turinčios aplinkos. Dėl to SUS316 tvirtinimo detalės yra ypač svarbios C5 klasės fotovoltiniams įrenginiams.

Kodėl tvirtinimo detalės dažnai yra pirmasis gedimo taškas

Net jei bėgiai ir atraminės konstrukcijos lieka nepažeistos, prastai apsaugotos tvirtinimo detalės gali sugesti daug anksčiau, nes:

• Siūlai sulaiko drėgmę ir druskos nuosėdas
• Mechaninis įtempis pagreitina dangos pažeidimą
• Elektrocheminės reakcijos vyksta tarp skirtingų metalų
• Pakartotinis terminis plėtimasis atpalaiduoja apsauginius sluoksnius

Įprasti su tvirtinimo detalėmis susiję korozijos gedimai:

• Siūlų užgrobimas
• Varžtas įtrūkęs
• Gnybtų atlaisvinimas
• Galvaninė korozija aplink kontaktinius paviršius
• Sunkumai atliekant būsimą priežiūros pašalinimą

Todėl profesionalūs EPC rangovai vis dažniau nurodo:

• SUS304 arba SUS316 tvirtinimo detalės
• Paviršiaus apdorojimas nuo prilipimo
• Suderinamos metalinės poros
• Tikslus sukimo momento montavimas
• Atsparios oro sąlygoms sandarinimo poveržlės

C3 ir C4 ir C5 saulės montavimo sistemų palyginimas

Tinkamo atsparumo korozijai lygio pasirinkimas yra vienas iš svarbiausių inžinerinių sprendimų projektuojant fotovoltinę sistemą.

Nors pradinio montavimo metu visos tvirtinimo sistemos gali atrodyti vizualiai panašios, jų ilgalaikis veikimas gali labai skirtis priklausomai nuo aplinkos poveikio.

Tvirtinimo konstrukcija, sukurta standartiniam miesto stogui, gali gerai veikti C3 aplinkoje, bet anksčiau laiko sugesti pakrantės C5 aplinkoje.

C3, C4 ir C5 saulės kolektorių montavimo sistemų skirtumų supratimas padeda EPC rangovams, montuotojams ir platintojams pasirinkti tinkamiausią konstrukcinį sprendimą kiekvienam projektui.

C3 saulės energijos montavimo sistemos

C3 aplinkos priskiriamos vidutinės korozijos sąlygoms pagal ISO 12944 standartus.

Šios aplinkos paprastai apima:

• Miesto komercinės zonos
• Lengvosios pramonės rajonai
• Vidutinio drėgnumo regionai
• Mažai užteršti vidaus miestai

Tokiomis sąlygomis paprastai pakanka standartinės antikorozinės apsaugos, kad būtų pasiektas ilgalaikis konstrukcijos patvarumas.

Rekomenduojamos medžiagos C3 saulės energijos projektams

• Anoduoti aliuminio bėgiai
• SUS304 nerūdijančio plieno tvirtinimo detalės
• Standartinės cinkuoto plieno konstrukcijos
• Vidutinis cinko dangos storis

C3 klasės tvirtinimo sistemos dažniausiai naudojamos:

• Komerciniai saulės energijos įrenginiai ant stogo
• Sandėlio fotovoltinės sistemos
• Miesto gamyklų stogai
• Gyvenamieji saulės kolektoriai

Tinkamomis techninės priežiūros sąlygomis C3 sistemos gali tarnauti ilgiau nei 25 metus.

C4 saulės energijos montavimo sistemos

C4 aplinkos priskiriamos didelės korozijos sąlygoms ir yra viena iš sparčiausiai augančių taikymo kategorijų pasaulinėje fotovoltinės energijos rinkoje.

Kadangi saulės energijos naudojimas plečiasi pakrančių miestuose, pramoninės gamybos zonose, žemės ūkio objektuose ir atogrąžų regionuose, C4 klasės antikorozinių saulės stelažų sistemų paklausa ir toliau sparčiai auga.

Palyginti su C3 aplinka, C4 sąlygos apima žymiai didesnį poveikį:

• Druskos purškimas ir užteršimas chloridu
• Pramoniniai cheminiai teršalai
• Didelė atmosferos drėgmė
• Amoniako išmetimas iš žemės ūkio veiklos
• Nuolatinis drėgmės sulaikymas
• Dažni temperatūros svyravimai

Tokiomis sąlygomis įprasti cinkuoto plieno arba žemos kokybės tvirtinimo detalės gali susidėvėti daug greičiau, nei tikėtasi.

Rekomenduojami C4 saulės energijos montavimo sistemų pritaikymai

• Pakrančių pramoniniai stogai
• Maisto perdirbimo įrenginiai
• Žemės ūkio PV sistemos
• Gyvulininkystės ūkių saulės energijos projektai
• Tropiniai komerciniai pastatai
• Didelės drėgmės logistikos sandėliai

Žemės ūkio saulės energijos įrenginiai nusipelno ypatingo dėmesio, nes gyvulių ir trąšų išmetamas amoniakas gali agresyviai atakuoti metalines konstrukcijas. Daugeliu atvejų žemės ūkio korozija yra dar žalingesnė nei pakrančių druskos purškimas.

Patobulintos apsaugos priemonės C4 aplinkai

Kad būtų užtikrintas patikimas ilgalaikis veikimas C4 aplinkoje, fotovoltinės tvirtinimo sistemos paprastai reikalauja patobulintų medžiagų specifikacijų ir paviršiaus apdorojimo.

EPC rangovams tinkamai sukonstruotų C4 sistemų pasirinkimas padeda sumažinti ilgalaikių garantijų reikalavimus ir žymiai pagerina projekto finansavimą.

C5 saulės energijos montavimo sistemos

C5 yra aukščiausia atmosferinės korozijos kategorija, dažniausiai naudojama fotovoltinės inžinerijos srityje.

Ši aplinka apima itin agresyvų korozijos poveikį, kai standartinės saulės energijos montavimo konstrukcijos gali greitai sugesti be pažangių apsaugos priemonių.

Tipiškos C5 aplinkos apima:

• Jūriniai jūros regionai
• Pakrantės zonos su nuolatiniu druskos purškimu
• Chemijos pramonės objektai
• Uostai ir laivybos terminalai
• Jūros plūduriuojančios saulės sistemos
• Sunkiosios pramonės pakrančių gamyklos

C5 sąlygomis korozija niekada visiškai nesibaigia, nes ore esančios druskos dalelės ir drėgmė nuolat reaguoja su atvirais metaliniais paviršiais.

Dėl to medžiagų pasirinkimas ir inžinerinis dizainas yra labai svarbūs.

Pažangios apsaugos nuo korozijos technologijos, skirtos C5 sistemoms

Didelio našumo C5 saulės montavimo sistemose paprastai vienu metu derinamos kelios apsaugos technologijos.

• Jūriniai anoduoti aliuminio lydiniai
• SUS316 nerūdijančio plieno tvirtinimo detalės
• Didelio našumo karštasis cinkavimas
• Dvipusės dengimo sistemos
• Elektrocheminės izoliacijos dizainas
• Pažangi drenažo inžinerija
• Paviršiaus apdorojimas su druskos purškimu

Daugelyje aukščiausios kokybės pakrantės saulės energijos montavimo sistemų taip pat yra:

• Paslėpti drenažo kanalai
• Nepralaidžios stogo tvirtinimo sistemos
• Oro srauto optimizavimas nuo drėgmės
• Sumažinta vandens sulaikymo geometrija
• UV atsparios sandarinimo sąsajos

Šios inžinerinės detalės žymiai sumažina ilgalaikį drėgmės ir korozinių dalelių kaupimąsi aplink konstrukcijų sujungimo taškus.

Kodėl jūriniams saulės energijos stelažams reikia aukštesnių inžinerinių standartų

Skirtingai nuo standartinių komercinių stogų, jūroje ir atviroje jūroje nuolat susiduriama su ore esančiomis dalelėmis, kuriose yra daug chlorido.

Druskos purškalas nusėda ant tvirtinimo konstrukcijų ir pritraukia drėgmę iš atmosferos, sukurdamas nuolatinį elektrocheminės korozijos procesą.

Netgi nedideli įbrėžimai ar dangos defektai gali greitai išsivystyti į rimtas konstrukcines korozijos problemas, jei neužtikrinama pakankamai apsaugos.

Štai kodėl profesionalūs EPC rangovai, dirbantys pakrantės komunalinių paslaugų masto projektuose, vis dažniau reikalauja:

• Trečiųjų šalių druskos purškimo bandymų ataskaitos
• Medžiagų atsekamumo sertifikatas
• SUS316 tvirtinimo elementų patikrinimas
• Didelio storio anodavimo dokumentai
• TUV sertifikuotas konstrukcijos eksploatacinių savybių patvirtinimas

Lyginimas vienas šalia kito: C3 vs C4 vs C5 saulės energijos montavimo sistemos

Kaip pasirinkti tinkamą atsparumo korozijai lygį saulės energijos projektui

Tinkamo apsaugos nuo korozijos lygio pasirinkimas nėra tik aukščiausios galimos specifikacijos pasirinkimas. Vietoj to reikia suderinti aplinkos sąlygas, struktūrinius reikalavimus, priežiūros lūkesčius ir projekto ekonomiką.

Per daug specifikacijų gali be reikalo padidėti pirkimo sąnaudos, o dėl nepakankamos specifikacijos gali atsirasti didelių ilgalaikių struktūrinių gedimų.

Todėl profesionali saulės inžinerija reikalauja sistemingo vertinimo proceso.

Atidžiai įvertinkite aplinkos sąlygas

Pirmiausia reikia suprasti faktines atmosferos poveikio sąlygas, supančias įrengimo vietą.

Pagrindiniai aplinkos veiksniai yra šie:

• Atstumas nuo pakrantės
• Vidutinis metinis drėgmės lygis
• Pramonės taršos poveikis
• Druskos purškimo koncentracija
• Žemės ūkio amoniako poveikis
• Kritulių dažnis
• UV spinduliuotės intensyvumas

Pavyzdžiui:

• Miesto vidaus stogams paprastai reikalinga C3 apsauga
• Pakrantės komerciniams objektams paprastai reikia C4 sistemų
• Jūrų ir jūros projektams dažnai reikalingi C5 inžineriniai standartai

Apsvarstykite vėjo apkrovas ir konstrukcinį įtampą

Aplinkos korozija yra tik vienas ilgalaikio konstrukcijos patikimumo aspektų.

Fotovoltinės tvirtinimo sistemos taip pat turi atlaikyti:

• Taifūno vėjo apkrovos
• Sniego kaupimasis
• Šiluminio plėtimosi ciklai
• Mechaninė vibracija
• Dinaminis pakėlimo slėgis

Kai korozija susijungia su konstrukciniu įtempimu, degradacija žymiai pagreitėja.

Štai kodėl pakrančių regionuose, kuriuose vyrauja stiprios sezoninės audros, dažnai reikalingos sunkesnės cinkuotos saulės tvirtinimo konstrukcijos ir sustiprintos tvirtinimo sistemos.

Suderinkite apsaugą nuo korozijos su projekto gyvavimo ciklo tikslais

Šiuolaikiniai fotovoltiniai projektai paprastai yra skirti:

• 25 metų eksploatavimo trukmė
• Ilgalaikės elektros pirkimo sutartys
• Stabilios energijos išeigos prognozės
• Mažos priežiūros eksploatacijos modeliai

Tvirtinimo sistema, kuri patiria didelę koroziją jau po 8–10 metų, gali smarkiai sugadinti bendrą investavimo modelį.

Todėl EPC rangovai vis dažniau vertina:

• Bendros eksploatavimo ciklo priežiūros išlaidos
• Būsimas pakeitimo prieinamumas
• Patikrinimo sudėtingumas
• Ilgalaikis vandeniui atsparus patikimumas
• Garantijos rizika

Išvenkite dažniausiai pasitaikančių viešųjų pirkimų klaidų

Viena iš dažniausiai pasitaikančių klaidų perkant saulės energiją yra montavimo sistemų pasirinkimas remiantis vien išankstine kainų konkurencija.

Daugelis pigių tiekėjų sumažina kainas:

• Naudojant plonesnes cinko dangas
• Anodavimo storio mažinimas
• Žemos kokybės tvirtinimo detalių pakeitimas
• Nesertifikuotų plieno medžiagų naudojimas
• Praleidžiamas druskos purškimo bandymo patvirtinimas

Nors iš pradžių toks išlaidų sumažinimas gali atrodyti patrauklus, EPC rangovams ir projektų investuotojams jie dažnai sukelia didelę ilgalaikę riziką.

Korozijai atsparių saulės energijos montavimo sistemų bandymo standartai ir sertifikatai

Testavimas ir sertifikavimas atlieka svarbų vaidmenį tikrinant, ar saulės montavimo sistema tikrai gali atlaikyti ilgalaikį aplinkos poveikį.

Kadangi korozijos pažeidimai vystosi palaipsniui per daugelį metų, vien vizualinės apžiūros nepakanka gaminio kokybei įvertinti.

Todėl profesionalūs EPC rangovai ir fotoelektros platintojai labai pasitiki tarptautiniu mastu pripažintais testavimo standartais ir sertifikavimo sistemomis.

Druskos purškimo bandymo standartai

Druskos purškimo bandymas imituoja ilgalaikį korozijos poveikį agresyvioje aplinkoje.

Dažniausiai naudojami standartai:

• ASTM B117
• ISO 9227

Atliekant šiuos bandymus medžiagas šimtus ar net tūkstančius valandų nuolat veikia druskos rūkas.

Rezultatai padeda įvertinti:

• Dangos ilgaamžiškumas
• Atsparumas oksidacijai
• Paviršiaus degradacijos greitis
• Konstrukcijų apsaugos efektyvumas

C4 ir C5 saulės kolektorių montavimo sistemoms druskos purškimo bandymai yra ypač svarbūs, nes jūrinė aplinka sukuria nuolatinį chlorido poveikį.

Kodėl svarbus medžiagų atsekamumas

Aukštos kokybės saulės elementų gamintojai pateikia išsamius medžiagų atsekamumo dokumentus:

• Plieno kompozicija
• Aliuminio lydinio rūšys
• Tvirtinimo medžiagos patikrinimas
• Dangos storio ataskaitos
• Mechaninio stiprumo sertifikatas

Be atsekamumo EPC rangovai gali nesąmoningai gauti žemesnės kokybės medžiagų, kurios per anksti sugenda realiomis eksploatavimo sąlygomis.

Išvada

Kadangi fotovoltiniai projektai ir toliau plečiasi į pakrančių, pramonės, žemės ūkio ir jūrų aplinką, atsparumas korozijai tapo vienu iš svarbiausių ilgalaikio saulės sistemos patikimumo veiksnių.

Suprasdami C3, C4 ir C5 saulės energijos montavimo sistemų skirtumus, EPC rangovai, saulės energijos montuotojai ir platintojai gali priimti geresnius inžinerinius sprendimus, pagrįstus faktinėmis aplinkos sąlygomis ir gyvenimo ciklo lūkesčiais.

Tinkamai suprojektuota antikorozinė saulės kolektorių montavimo sistema suteikia daug daugiau nei vien tik konstrukcinė parama. Jame numatyta:

• Ilgalaikis vandeniui atsparus patikimumas
• Sumažėjusios priežiūros išlaidos
• Pagerinta montavimo sauga
• Mažesnė garantijos rizika
• Didesnis projekto pelningumas
• Padidėjęs klientų pasitenkinimas

Šiuolaikinės fotovoltinės inžinerijos atveju tinkamos apsaugos nuo korozijos strategijos pasirinkimas nebėra neprivalomas – tai būtina norint sukurti patvarią, patikimą ir efektyvią saulės energijos infrastruktūrą.

Nesvarbu, ar jūsų projektui reikalinga C3 komercinė stogo sistema, C4 žemės ūkio saulės kolektorių konstrukcija ar jūrinio C5 fotovoltinės tvirtinimo sprendimas, investicijos į sertifikuotas medžiagas, aukštos kokybės paviršiaus apdorojimą ir pažangų inžinerinį dizainą visada suteiks didesnę ilgalaikę vertę nei pasirinkus mažiausią išankstinę kainą.

„TopFence Solar“, kaip profesionalus saulės elementų montavimo gamintojas, siekia tiekti aukštos kokybės korozijai atsparius fotovoltinius montavimo sprendimus, sukurtus sudėtingai pasaulinei aplinkai.

Dėl pažangios medžiagų parinkimo, tikslios gamybos ir griežtos kokybės kontrolės, TopFence Solar padeda EPC rangovams, platintojams ir projektų kūrėjams sukurti saulės infrastruktūrą, sukurtą ilgalaikiam konstrukcijos patikimumui ir maksimaliam veiklos efektyvumui.
