Saulės tvoros sistemos atvejo tyrimas Europoje: reali IG, montavimo efektyvumas ir išmatuotas EPC rangovų našumas

Kodėl tradicinės fotovoltinės sistemos neatitinka Europos vilų (ir kas veikia geriau)

Dėl didėjančių įrengimo išlaidų, griežtesnių Europos statybos taisyklių ir ribotos naudojamos erdvės tradicines fotovoltinės (PV) sistemas vis sunkiau pateisinti gyvenamųjų vilų projektuose. EPC rangovams ir saulės energijos montuotojams iššūkis nebėra vien tik elektros energijos gamyba – tai didesnės investicijų grąžos pasiekimas su greitesniu įrengimu, sumažinant struktūrinę riziką ir ilgalaikes priežiūros problemas. Daugeliu atvejų stogo sistemos yra suvaržytos dėl konstrukcijos, o ant žemės montuojami sprendimai susiduria su leidimo ir žemės naudojimo kliūtimis.

Šis straipsnis padeda EPC rangovams, saulės energijos montuotojams ir platintojams įvertinti, ar asaulės tvoros sistemagali užtikrinti geresnę grąžą, palyginti su įprastiniais PV įrenginiais. Remdamiesi tikru Europos vilos projektu, analizuojame įrengimo efektyvumą, konstrukcijos patikimumą, atsparumą vandeniui ir faktinius IG duomenis – tai yra praktinė nuoroda priimant B2B sprendimus.

Perimetro tvorą derinant su energijos gamyba,saulės tvoros sistemaiškyla kaip didelio efektyvumo alternatyva, sprendžianti tiek inžinerinius, tiek komercinius iššūkius diegiant saulės energiją gyvenamuosiuose namuose visoje Europoje.

Tradicinių PV įrengimų Europos vilose iššūkiai

Ribota stogo vieta riboja PV sistemos pajėgumus

Europietiškos vilos dažnai pasižymi sudėtinga stogo geometrija, įskaitant kelis šlaitus, stoglangius, kaminus ir estetinius apribojimus, kuriuos nustato vietinės architektūros taisyklės. Norsstogo PVišlieka labiausiai paplitęs metodas, šie apribojimai žymiai sumažina naudojamą įrengimo plotą. Daugeliu atvejų tik 40–60% stogo paviršiaus yra tinkami plokščių išdėstymui.

EPC rangovams tai tiesiogiai reiškia mažesnį sistemos pajėgumą ir sumažintą metinį energijos kiekį. Dėl to projekto IG tampa mažiau patraukli, ypač regionuose, kur elektros kainos svyruoja arba supirkimo tarifai mažėja. Nesugebėjimas visiškai išnaudoti turimos erdvės išlieka viena iš svarbiausių kliūčių diegiant PV gyvenamosiose patalpose.

Sudėtingi antžeminiai leidimai ir žemės naudojimo apribojimai

Ant žemės montuojamos PV sistemosteoriškai galėtų kompensuoti ribotą stogo plotą, tačiau praktiškai jie kelia naujų iššūkių. Europos zonavimo įstatymai ir žemės naudojimo politika dažnai riboja antžeminių masyvų įrengimą gyvenamuosiuose rajonuose. Leidimų gavimas gali užtrukti ir brangiai kainuoti, vilkinti projekto terminus ir didinti rangovų netikrumą.

Be to, tradicinėms antžeminėms sistemoms reikia tam skirtos žemės, kurios vilų namuose dažnai būna nedaug. Vertingos lauko erdvės naudojimas tik elektros energijos gamybai ne visada yra priimtinas nekilnojamojo turto savininkams, ypač kai prioritetas yra estetika ir kraštovaizdžio dizainas.

Diegimo neefektyvumas padidina EPC darbo sąnaudas

Žvelgiant iš vykdymo perspektyvos, tradicinės PV sistemos apima kelis posistemius – montavimo konstrukcijas, elektros instaliaciją, hidroizoliaciją ir derinimo procesus. Kiekvienas iš šių žingsnių reikalauja kvalifikuoto darbo ir tikslaus koordinavimo vietoje.

Montuojant ant stogo, tokie iššūkiai kaip darbas aukštyje, stogo prasiskverbimas ir vandeniui atsparus sandarinimas padidina montavimo laiką ir padidina riziką. Kita vertus, ant žemės montuojamoms sistemoms reikalingi dideli pamatų darbai, įskaitant kasimą ir betonavimą.

Visoje Europoje toliau didėjant darbo sąnaudoms, įrengimo efektyvumas tapo pagrindiniu veiksniu, turinčiu įtakos projektų pelningumui. EPC rangovai vis dažniau ieško sprendimų, kurie sumažintų darbo vietoje sudėtingumą ir sutrumpintų montavimo ciklus.

Kodėl šios problemos sumažina IG ir padidina projekto riziką

Mažesnis energijos kiekis lemia ilgesnį atsipirkimo laikotarpį

Kai sistemos pajėgumą riboja stogo suvaržymai arba žemės prieinamumas, bendra metinė energijos gamyba atitinkamai mažėja. Pavyzdžiui, tipiška vilos stogo sistema gali pasiekti tik 3–5 kW galią, pagamindama apie 3000–5500 kWh per metus, priklausomai nuo vietos.

Ši sumažėjusi produkcija tiesiogiai veikia finansinę grąžą. Ilgesnis atsipirkimo laikotarpis, dažnai viršijantis 8–10 metų, gali atgrasyti nekilnojamojo turto savininkus ir investuotojus. Dėl to EPC rangovams sunkiau sudaryti sandorius ir pagrįsti sistemos išlaidas.

Priešingai, sprendimai, praplečiantys naudingą įrengimo erdvę, pvz., aPV tvorų sistema– gali žymiai padidinti bendrą energijos išeigą, nereikalaujant papildomo žemės paskirstymo.

Struktūriniai gedimai padidina priežiūros po pardavimo išlaidas

Struktūrinis patikimumas yra pagrindinis rūpestis dėl ilgalaikio fotovoltinės sistemos veikimo. Dėl netinkamų montavimo sistemų, žemos kokybės medžiagų arba netinkamos montavimo praktikos gali kilti problemų, tokių kaip korozija, komponentų atsipalaidavimas ir sumažėjęs vėjo pasipriešinimas.

Šie gedimai ne tik kelia pavojų saugumui, bet ir padidina priežiūros išlaidas bei pretenzijas dėl garantijos. EPC rangovams aptarnavimas po pardavimo gali greitai sumažinti projekto maržas ir pakenkti prekės ženklo reputacijai.

Ypač naudojant lauko ribas, kai sistemas veikia vėjas, lietus ir temperatūros svyravimai, konstrukcijos patvarumas tampa dar svarbesnis.

Prastas vandeniui atsparus dizainas sukelia ilgalaikių patikimumo problemų

Hidroizoliacija yra dar vienas svarbus veiksnys, kuris dažnai neįvertinamas tradiciniuose PV įrenginiuose. Stogo angos, atviri kabeliai ir netinkamai užsandarintos jungiamosios dėžės ilgainiui gali sukelti vandens patekimą.

Drėgnas ar lietingas Europos klimatas gali sukelti elektros gedimų, sumažėti sistemos efektyvumas ir net kilti pavojus saugai. Priežiūros ir remonto išlaidos gali greitai susikaupti, dar labiau sumažindamos bendrą IG.

Montuotojams ir EPC rangovams labai svarbu užtikrinti patikimą atsparumą vandeniui – ne tik sistemos ilgaamžiškumui, bet ir siekiant sumažinti atsakomybę bei užtikrinti klientų pasitenkinimą.

Sprendimas – integruota saulės energijos tvorų sistema Europos viloms (inžinerinis dizainas)

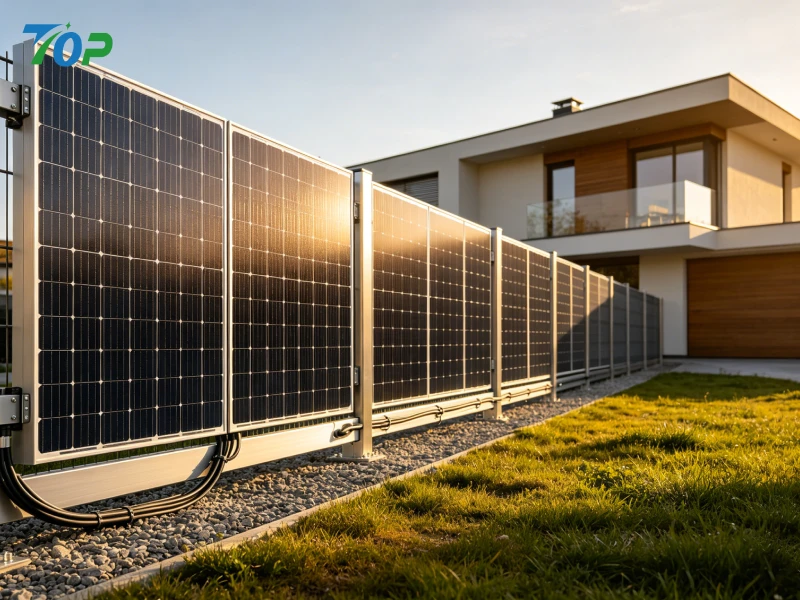

Projekto apžvalga – Pietų Europos vilos saulės tvoros atvejo tyrimas

Siekiant išspręsti įprastų įrenginių apribojimus, gyvenamųjų namų projekte Pietų Europoje (Viduržemio jūros klimato juostoje, panašioje į Ispanijos ir Italijos saulės spinduliuotės lygius) buvo priimtas integruotassaulės tvoros sistemakaip vilos renovacijos dalis. Tikslas buvo maksimaliai padidinti energijos gamybą vietoje neužimant papildomos žemės ir nekeičiant stogo konstrukcijos.

Pagrindiniai projekto duomenys:
Vieta: Pietų Europa (platuma ~41° Š)
Taikymas: Gyvenamosios vilos perimetro tvora + paskirstyta PV generacija
Tvoros ilgis: 42 metrai
Instaliuota galia: 9,6 kW (bifacialinė konfigūracija)
Modulio tipas: stiklo ir stiklo dvipusiai moduliai (480 W vienai panelei)
Plokščių skaičius: 20 vnt
Inverteris: 3 fazių styginis keitiklis (10 kW klasė)
Prijungimas prie tinklo: Savarankiškas vartojimas su eksporto pertekliumi

Skirtingai nuo tradicinių PV išdėstymų, tvoros pagrindu sukurta konfigūracija leido visiškai išnaudoti ribinę erdvę, efektyviai pridedant naują energiją gaminantį paviršių, nepažeidžiant kraštovaizdžio ar pastato struktūros.

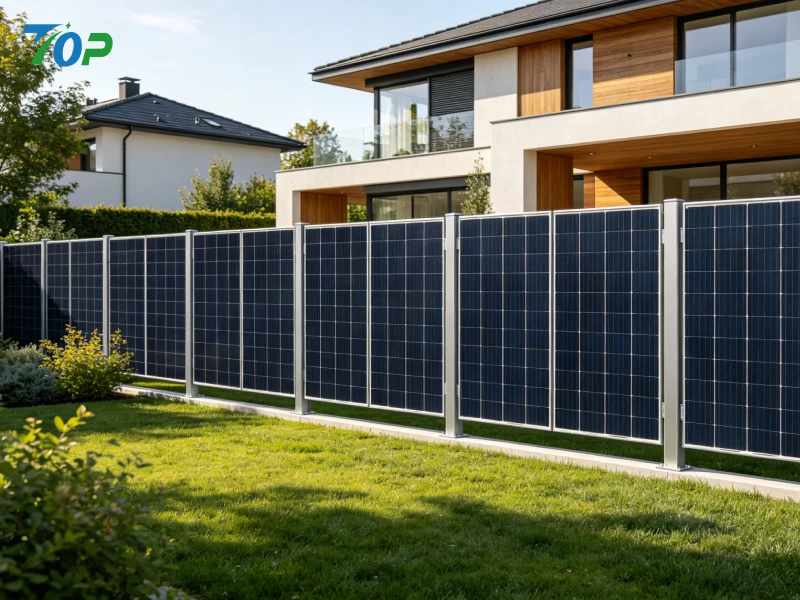

Sistemos projektavimo koncepcija – dviejų funkcijų PV tvora erdvės optimizavimui

Sistema pagrįsta vertikaliu bifacialiniu išdėstymu, kai PV moduliai yra integruoti į tvoros konstrukciją. Šis dizainas turi du pagrindinius pranašumus:

• Dvigubas funkcionalumas:perimetro apsauga + elektros gamyba
• Žemės naudojimo efektyvumas:nereikia jokio papildomo pėdsako

Vertikali instaliacija rytų-vakarų kryptimi leidžia sistemai visą dieną užfiksuoti saulės šviesą iš abiejų modulio pusių. Rytinis ir popietinis gamybos pikas yra subalansuotas, todėl padidėja savarankiško suvartojimo rodikliai, ypač tai susiję su gyvenamųjų patalpų apkrovos profiliais.

Be to, vertikali padėtis sumažina dulkių kaupimąsi ir sniego apkrovą, todėl priežiūros reikalavimai yra mažesni, palyginti su pasvirusiomis stogo sistemomis.

Saulės tvoros sistemos techninės specifikacijos (EPC vertinimui)

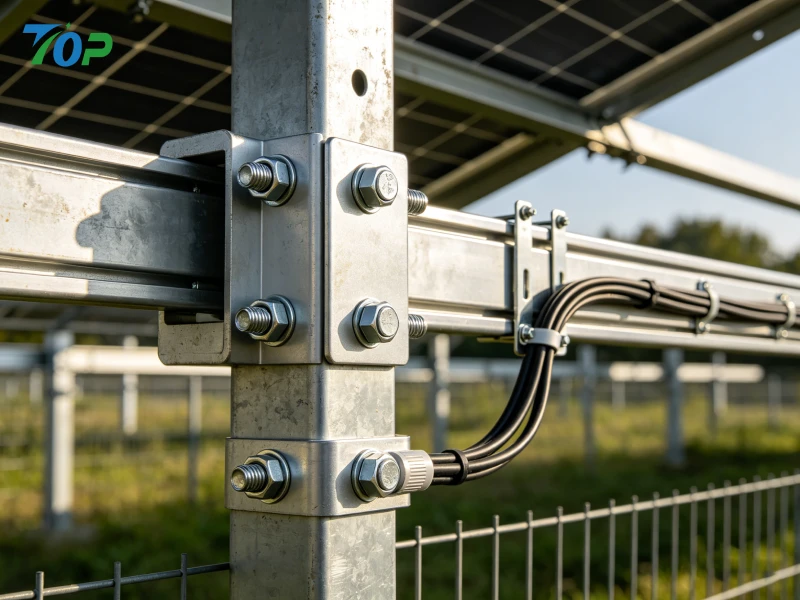

Konstrukcinės medžiagos ir atsparumas korozijai

Struktūrinis karkasas sukurtas naudojant derinįSUS304 nerūdijantis plienasir anoduoto aliuminio lydinio, užtikrinančio didelį patvarumą lauko sąlygomis.

Pagrindiniai struktūriniai parametrai:
Medžiaga: SUS304 + AL6005-T5 aliuminis
Paviršiaus apdorojimas: anodavimas (≥15 μm) / antikorozinė danga
Atsparumas vėjo apkrovai: ≥ 40 m/s (atitinka EN 1991-1-4)
Dizaino gyvenimas: 25+ metai
Tvirtinimo detalės: Nerūdijančio plieno apsaugos nuo atsipalaidavimo sistema

Palyginti su standartinėmis plieninėmis konstrukcijomis, ši konfigūracija žymiai sumažina korozijos riziką pakrantėje arba drėgnoje aplinkoje, kuri paplitusi visoje Pietų Europoje.

PV modulio konfigūracija – bifacialinio efektyvumo pranašumas

Projekte naudojami stiklo ir stiklo bifacialiniai moduliai, kurių galia yra 480 W, optimizuoti vertikaliam montavimui. Skirtingai nuo vienveidžių plokščių, bifacialiniai moduliai gali generuoti energiją tiek iš priekinių, tiek iš galinių paviršių.

Elektriniai parametrai:
Modulio efektyvumas: ~21,5 %
Bifacialinis stiprinimas: 10–20 %, priklausomai nuo žemės atspindžio
Darbinė įtampa: ~41V (Vmp)
Temperatūros koeficientas: -0,34%/°C

Šiuo atveju tvorą supantis šviesios spalvos žvyro paviršius prisidėjo prie aukštesnio albedo, padidinančio galinės pusės generavimą. Išmatuotas bifacialinis padidėjimas vidutiniškai siekė maždaug 14,2% per metus.

Atsparus vandeniui ir kabelių valdymo dizainas

Vienas iš svarbiausių inžinerinių patobulinimų šioje srityjesaulės tvoros sistemayra integruotas vandeniui atsparus dizainas. Skirtingai nuo stogo sistemų, kurios priklauso nuo prasiskverbimo sandarinimo, tvoros konstrukcija visiškai pašalina su stogu susijusią nuotėkio riziką.

Dizaino ypatybės:

• Visų modulių jungiamosios dėžutės su IP67 reitingu
• Paslėptas kabelių vedimas konstrukcijų stulpuose
• UV atsparūs nuolatinės srovės kabeliai su apsauginiais kanalais
• Drenažo kanalai integruoti į pagrindo konstrukciją

Šis metodas žymiai pagerina ilgalaikį patikimumą ir sumažina montuotojų priežiūros reikalavimus.

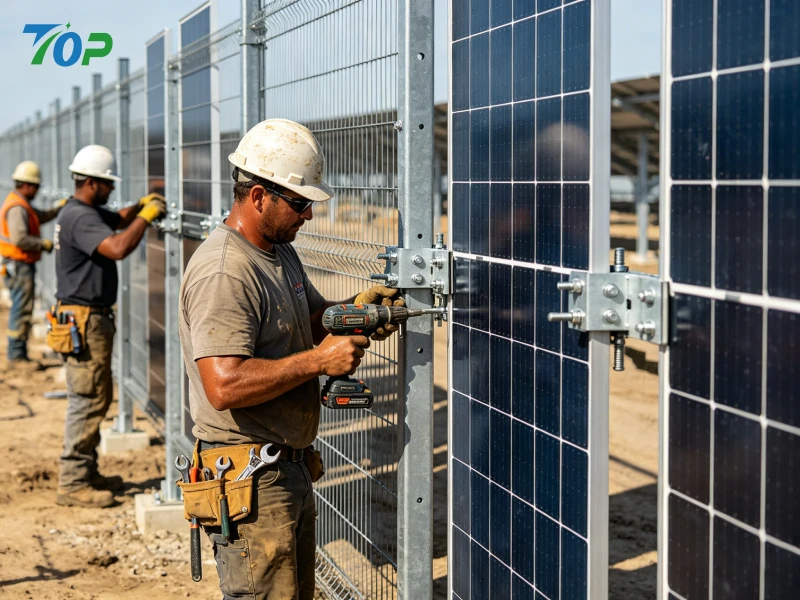

Diegimo efektyvumo optimizavimas (darbo laiko analizė)

Diegimo efektyvumas buvo pagrindinis šio projekto efektyvumo rodiklis. Sistema buvo pristatyta kaip modulinis, iš anksto suprojektuotas rinkinys, sumažinantis gamybą vietoje.

Diegimo palyginimas:

• Saulės tvoros sistema: ~2,5 dienos (3 darbuotojai)
• Lygiavertė stogo sistema (9–10 kW): ~4–5 dienos (4 darbuotojai)
• Ant žemės montuojama sistema: ~5–7 dienos (įskaitant pamato kietėjimo laiką)

Diegimo laiko sutrumpėjimas – maždaug 40–60 % – tiesiogiai reiškia mažesnes darbo sąnaudas ir greitesnę projekto apyvartą EPC rangovams.

Tikrieji našumo duomenys – energijos išeiga ir IG analizė

Išmatuota metinė energijos gamyba

Remiantis 12 mėnesių stebimais duomenimis, sistema teikė stabilią ir nuspėjamą energijos išeigą.

Našumo rezultatai:
Metinė generacija: 12 480 kWh
Specifinis išeiga: ~1300 kWh/kW/metus
Našumo koeficientas (PR): ~82 %

Palyginti su tipine stogo sistema tame pačiame regione (1 100–1 200 kWh/kW per metus), vertikali bifacialinė konfigūracija pasiekė konkurencingą našumą dėl ilgesnių kasdienio gamybos langų.

IG apskaičiavimas ir atsipirkimo laikotarpis

Projekto finansiniai rezultatai buvo įvertinti remiantis faktiniais įrengimo ir eksploatavimo duomenimis.

Išlaidų paskirstymas:
Sistemos kaina: 13 800 € (medžiagos + montavimas)
Metinis sutaupytas elektros energijos kiekis: ~2 620 EUR (pagal 0,21 EUR/kWh vidutinį tarifą)
Pajamos iš pašarų: ~420 €/metus

Bendra metinė nauda:~3 040 €
Atsipirkimo laikotarpis:~4,5 metų

Tai žymiai trumpiau nei daugelis stogo PV sistemų panašiuose gyvenamuosiuose scenarijuose, kai atsipirkimo laikotarpis dažnai viršija 6–8 metus.

Bifacialinio padidėjimo įtaka bendram sistemos efektyvumui

Bifacialis dizainas atliko svarbų vaidmenį gerinant bendrą sistemos išvestį. Galinės pusės generavimas kasmet suteikdavo maždaug 1 550 kWh – tai prilygsta papildomai 1,2 kW efektyvios galios.

Šis papildomas derlius padidina ekonominį įmonės gyvybingumąsaulės tvoros sistema, ypač aplinkoje su dideliu atspindžiu žemėje arba atviroje aplinkoje.

Saulės energijos tvora ir tradicinės fotovoltinės sistemos (EPC sprendimų matrica)

EPC rangovams, dirbantiems su gyvenamųjų vilų projektais,saulės tvoros sistemasuteikia aiškų pranašumą scenarijuose, kai erdvės optimizavimas, diegimo greitis ir ilgalaikis patikimumas yra svarbūs sprendimo veiksniai.

Profesionalios montavimo rekomendacijos EPC rangovams

Aikštelės planavimo ir orientavimo strategija maksimaliam išeigai

Tinkamas svetainės planavimas yra būtinas norint visiškai išnaudoti a našumo potencialąsaulės tvoros sistema. Skirtingai nuo stogo sistemų, kurios priklauso nuo fiksuotų stogo kampų, tvoromis pagrįstos PV sistemos siūlo didesnį lankstumą orientuojant ir išplanuojant.

Optimaliam energijos gamybai Europos platumose (35°–55° šiaurės platumos), anvertikali orientacija į rytus-vakarusrekomenduojama. Ši konfigūracija įgalina subalansuotą energijos gamybą ryte ir po pietų didžiausio vartojimo laikotarpiais, o tai ypač naudinga gyvenamųjų namų savarankiško vartojimo modeliams.

Pagrindiniai planavimo aspektai apima:

• Venkite šešėlių nuo medžių, gretimų pastatų ir sienų
• Išlaikykite nuoseklų tvoros išlygiavimą, kad užtikrintumėte vienodą stygų veikimą
• Atsižvelkite į žemės atspindį (albedo), kad padidintumėte dvipusį padidėjimą
• Užtikrinkite vietinių ribų ir aukščio taisyklių laikymąsi

Šiame atvejo tyrime orientacijos optimizavimas prisidėjo prie išmatuojamo kasdienio energijos paskirstymo padidėjimo, pagerinant bendrą sistemos panaudojimą ir IG.

Pamatų ir konstrukcijų tvirtinimo metodai

Saulės tvoros sistemos konstrukcinis stabilumas tiesiogiai veikia ilgalaikį patikimumą ir saugumą. Tinkamo pamato būdo pasirinkimas priklauso nuo dirvožemio sąlygų, įrengimo aplinkos ir projekto terminų.

Įprasti pamatų sprendimai yra šie:

• Betoniniai pagrindai:Tinka nuolatiniams įrengimams, kuriems reikalingas maksimalus stabilumas; rekomenduojama stipraus vėjo zonoms
• Įžeminti sraigtiniai poliai:Greitesnis montavimas, jokio kietėjimo laiko, idealiai tinka EPC projektams, kuriems reikalingas greitas diegimas
• Surenkamos bazinės sistemos:Modulinis ir tinka standartizuotiems įrenginiams

Šiame projekte buvo naudojami įžeminti sraigtiniai poliai, siekiant sutrumpinti montavimo laiką maždaug 30%, tačiau vis tiek atitiko ≥40 m/s vėjo apkrovos reikalavimus.

Elektros sistemų integravimas ir stygų projektavimas

Elektros dizainas atlieka lemiamą vaidmenį siekiant maksimaliai padidinti bet kurios fotovoltinės sistemos našumą. Dėl aPV tvorų sistema, kruopšti stygos konfigūracija užtikrina subalansuotą įtampą ir efektyvų keitiklio veikimą.

Geriausia praktika apima:

• Sukurkite eilutes pagal nuoseklią skydelio orientaciją, kad būtų išvengta neatitikimo nuostolių
• Naudokite didelio efektyvumo 3 fazių styginius keitiklius, skirtus gyvenamosioms patalpoms virš 6 kW
• Įdėkite nuolatinės srovės izoliatorius ir apsaugos nuo viršįtampių įtaisus (SPD), kad būtų laikomasi saugos
• Suplanuokite kabelių vedimą konstrukcinių stulpų viduje, kad pagerintumėte apsaugą ir estetiką

Paslėptų laidų integravimas ne tik pagerina atsparumą vandeniui, bet ir sumažina montavimo klaidas, taip prisidedant prie ilgalaikio sistemos stabilumo.

Kodėl saulės energijos tvorų sistemos yra keičiamo dydžio produktas platintojams ir didmenininkams

Standartizavimas ir atsargų efektyvumas

Žvelgiant iš tiekimo grandinės perspektyvos,saulės tvoros sistemasuteikia didelių pranašumų standartizavimo ir pakartojamumo požiūriu. Skirtingai nuo labai individualizuotų stogo sistemų, tvoros pagrindu pagaminti PV sprendimai gali būti moduliuojami į standartizuotus komponentus.

Tai leidžia platintojams:

• Palaikykite optimizuotas atsargas su mažiau SKU
• Supaprastinkite logistiką ir sumažinkite sandėliavimo išlaidas
• Pateikite kelių tipų projektus su ta pačia produkto konfigūracija

Dėl modulinio sistemos pobūdžio ji ypač tinka masiniams pirkimams ir ilgalaikėms B2B partnerystėms.

Sertifikatai ir atitiktis Europos rinkoms

Tarptautinių standartų laikymasis yra pagrindinis reikalavimas platintojams, veikiantiems Europoje. Aukštos kokybės saulės tvorų sistemos sukurtos taip, kad atitiktų griežtus sertifikavimo ir medžiagų standartus.

Pagrindinės atitikties funkcijos apima:

• TÜV konstrukcijų ir elektros saugos sertifikatas
• Nerūdijančio plieno SUS304 naudojimas atsparumui korozijai užtikrinti
• Atitikimas EN konstrukcijų apkrovos standartams
• IP klasės elektriniai komponentai, skirti ilgaamžiškumui lauke

Šie sertifikatai ne tik užtikrina gaminio patikimumą, bet ir palengvina sklandesnį patekimą į rinką bei projektų tvirtinimo procesus.

Masiniai pirkimai ir išlaidų pranašumai

Lyginant su tradicinėmis PV montavimo sistemomis, integruota saulės tvoros sistemos konstrukcija sumažina montavimui reikalingų komponentų skaičių. Dėl to sumažėja pirkimų ir logistikos sąnaudos.

Papildomi išlaidų pranašumai apima:

• Sumažintas pakavimo ir transportavimo kiekis
• Mažesnės darbo sąnaudos dėl supaprastinto montavimo
• Didesnis projekto pakartojamumas, leidžiantis pasiekti masto ekonomiją

Platintojams tai reiškia geresnes maržas ir didesnį konkurencingumą augančioje gyvenamųjų namų saulės energijos rinkoje.

Patikrinta didelės IG saulės energijos tvorų sistema gyvenamiesiems projektams

Šis Europos vilų atvejo tyrimas rodo, kad asaulės tvoros sistemayra ne tik alternatyva tradiciniams PV įrenginiams – tai praktiškas ir efektyvus sprendimas, pritaikytas šiuolaikiniams gyvenamųjų namų energijos poreikiams.

Nenaudojamą ribinę erdvę paversdama energiją gaminančiu turtu, sistema užtikrina:

• Didesnis žemės naudojimo efektyvumas be papildomo ploto
• Greitesnis montavimas su mažesne priklausomybe nuo darbo
• Padidintas konstrukcijos patikimumas ir atsparumas korozijai
• Geresnis atsparumas vandeniui ir sumažinta priežiūros rizika
• Trumpesni atsipirkimo laikotarpiai ir geresni IG rezultatai

EPC rangovams, montuotojams ir platintojams tai yra keičiamo dydžio ir komerciškai perspektyvus sprendimas vis labiau konkurencingoje saulės energijos rinkoje.
