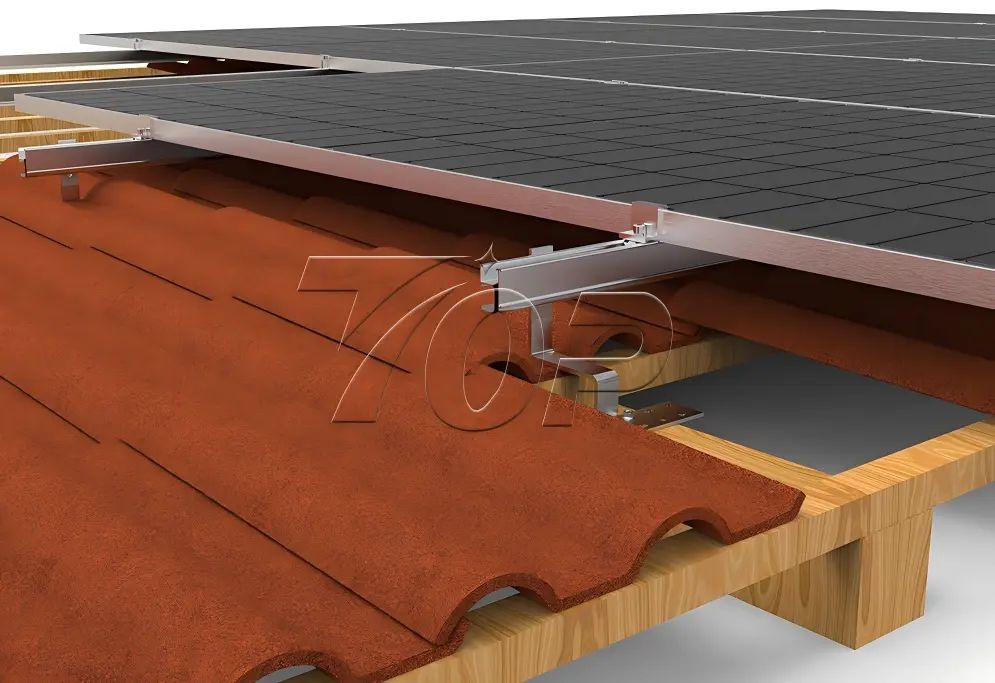

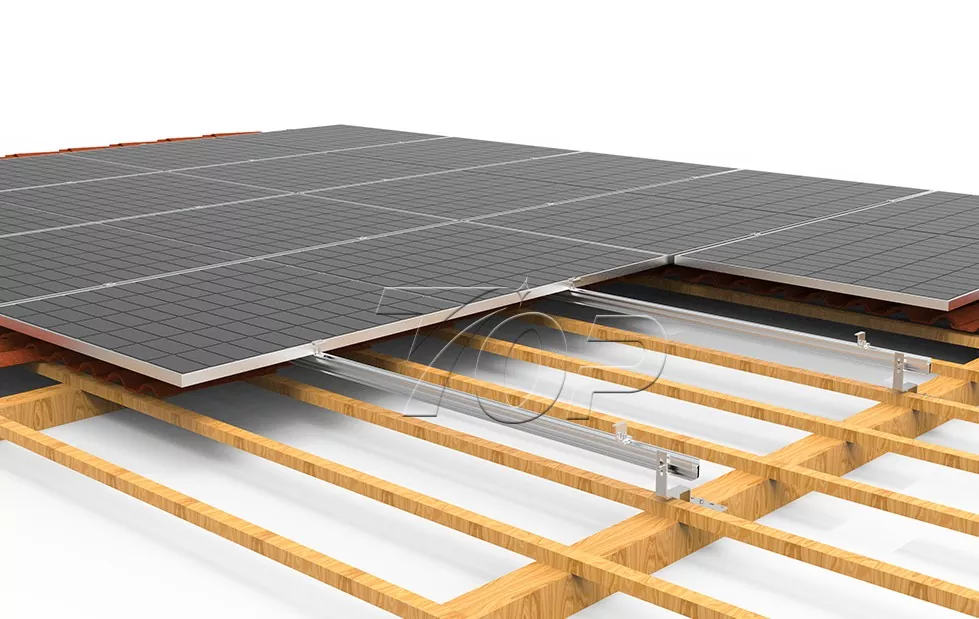

Plytelių stogo saulės montavimas

Kaip profesionalus gamintojas, Topfencesolar plytelių stogo saulės montavimo kabliukai pritaikyti pagal Europos / Azijos šalių gyvenamųjų čerpių stogo formas. Topfencesolar kabliukų serija atitinka įvairius rinkos poreikius.

Reguliarus 150 mm laikiklio ilgis atitinka daugybę čerpių persidengimų ir gali būti reguliuojamas iš skirtingų aukščių, kad būtų galima pritvirtinti įvairių tipų čerpinius stogus. Kietumas gali pritvirtinti 30 mm ir 35 mm storio saulės baterijos rėmą. Siekiant maksimaliai padidinti plytelių vientisumą, tvirtinimo konstrukcijų patikimumą ir saulės kolektorių atramos saugumą, Topfencesolar saulės kabliukai yra geriausias pasirinkimas.

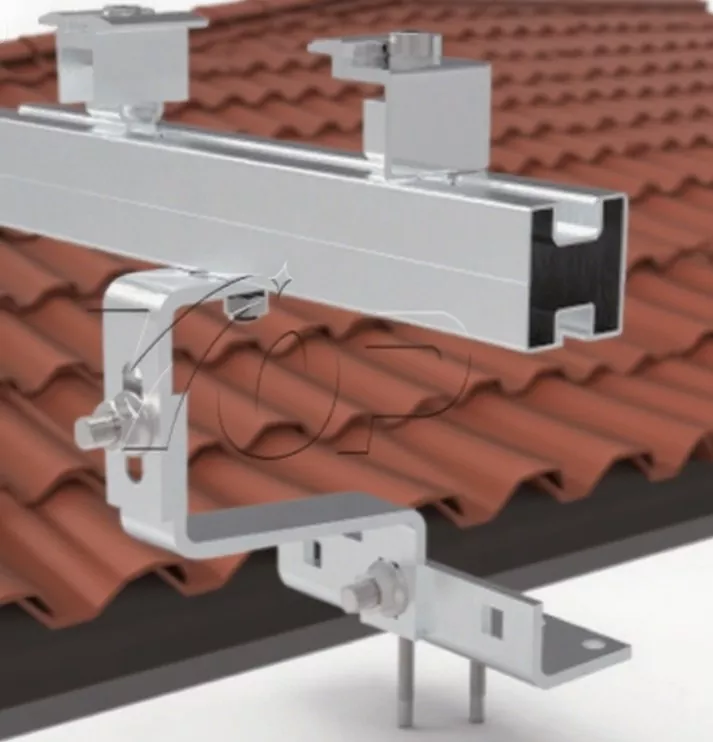

Sistemos komponentai:

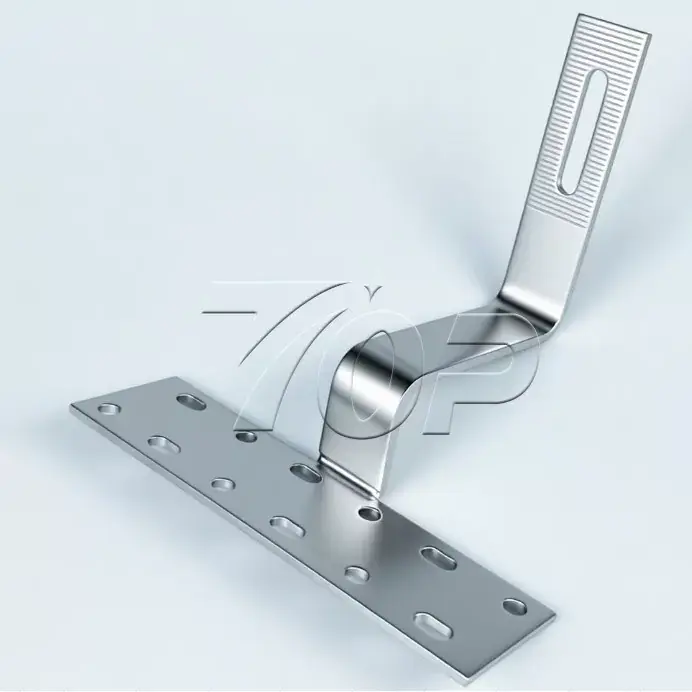

- Stogo kabliukas

-TF B45 bėgiai 4200–4500 mm

-TF B45 bėgių jungtys

-A2 Flanšo galvutės varžtas 8*100

-Arba SUS304 dviejų galvučių varžtai

-Mid-Clamps: vertikaliems arba kraštovaizdžio saulės baterijų modeliams

-Galiniai gnybtai: skirti vertikaliems arba kraštovaizdžio saulės kolektorių modeliams

- Bėgio galo dangtelis



>Vėjo apkrova: iki 60 m/s

>Sniego apkrova: iki 1,4KN/m2

>PV skydelio orientacija: vertikali arba vertikali

>Kablio aukštis gali būti reguliuojamas (pasirinktinai).

Komponentai ir metalai

Pirkite individualų čerpinį stogo saulės elementą iš Topfencesolar, kuris yra vienas iš gamintojų ir tiekėjų Kinijoje. Aukštos kokybės Al 6005-T5 medžiagos anodavimas užtikrina, kad jūsų saulės kolektorių skydas būtų tvirtai sumontuotas ir puikiai apsaugotų nuo korozijos. Tai, ką padarėme, čerpinio stogo saulės elementų montavimas yra dvigubas, naudojant daugiau nei 25 metų eksploatavimo laiką.

Greitai pastatome konstrukciją ant čerpių stogų, nereikia nei sudėtingų įrankių, nei profesionalių įgūdžių. Lengvi montavimo žingsniai, mažiau darbo ir laiko.

Diegimo vadovo žingsniai:

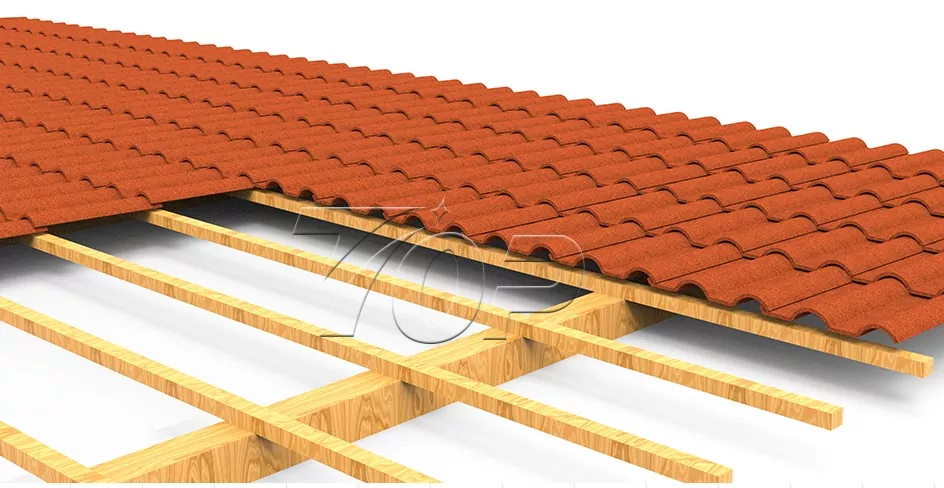

1. Išmatuokite stogo dydį, suprojektuokite saulės kolektorių masyvo išdėstymą, tada „Topfencesolar Engineer“ komanda suprojektuos saulės kolektorių konstrukciją.

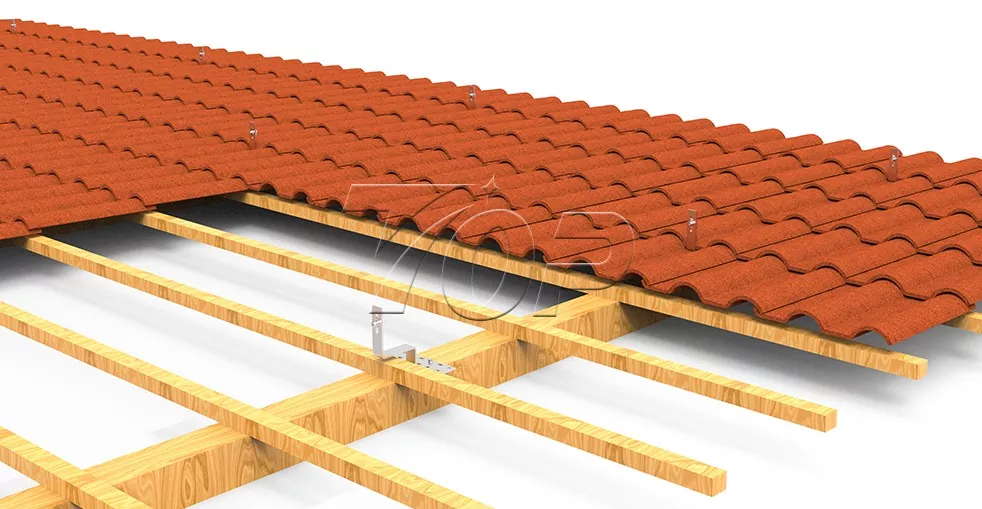

2. Sumontuokite stogo kabliukus.

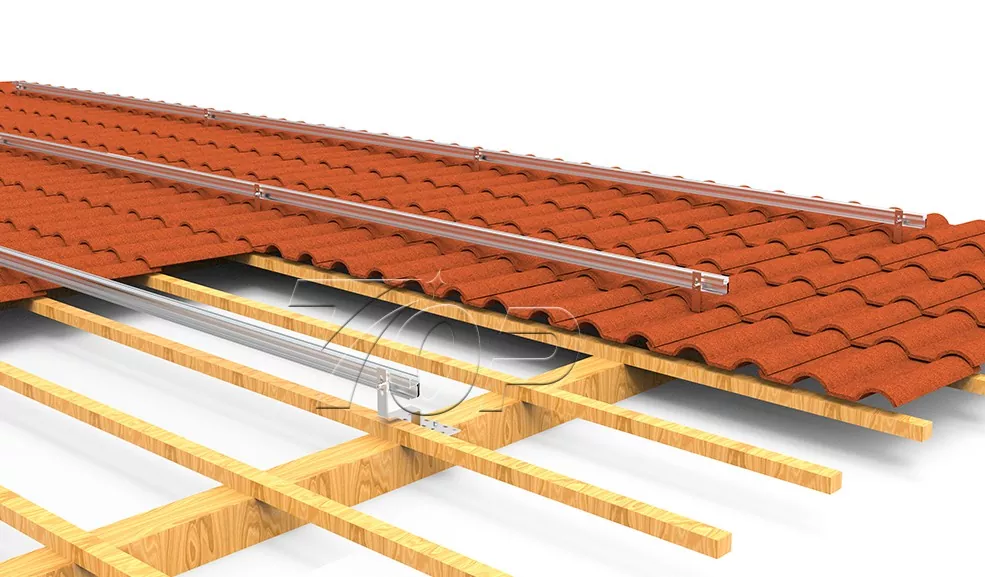

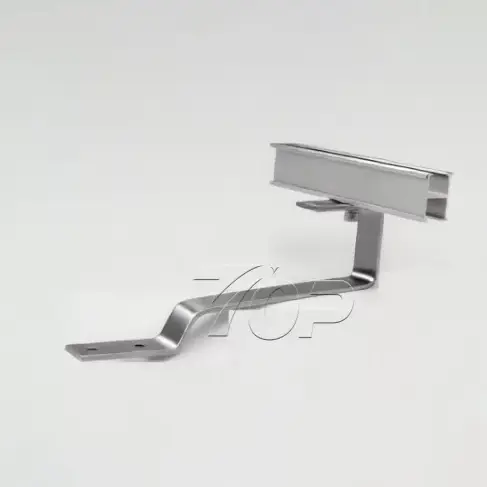

3. Bėgių montavimas ant kabliukų

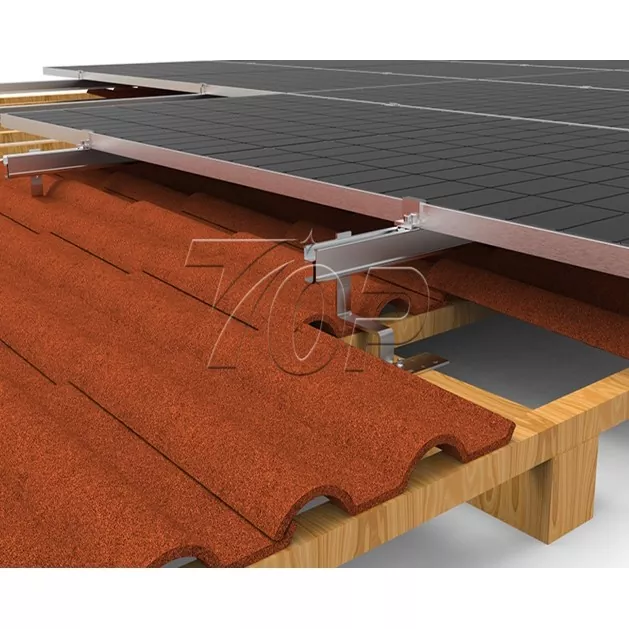

4. Sumontuokite saulės baterijas ant bėgių.

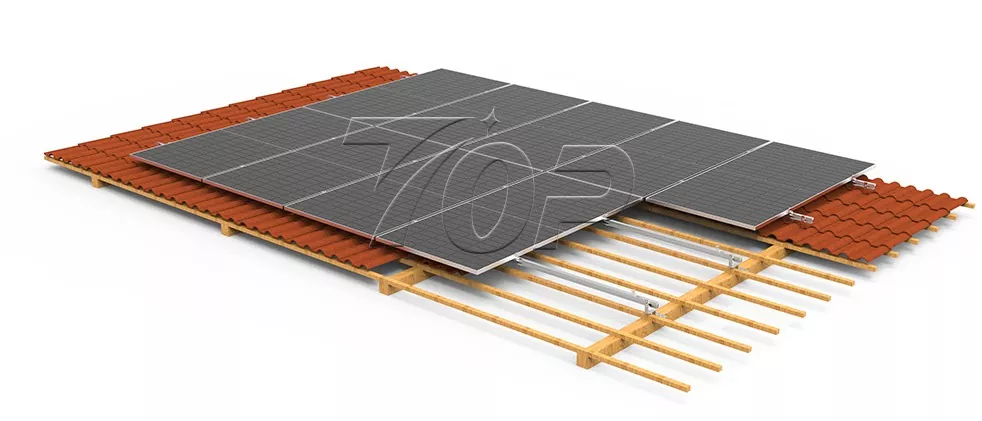

5. Sujunkite saulės baterijas ir pritvirtinkite viduriniais spaustukais ir galiniais spaustukais.

Privalumai

A. Topfencesolar suprojektuotos čerpinio stogo saulės kolektorių montavimo sistemos yra skirtos gyvenamosioms ar komercinėms reikmėms, leidžiančios imituoti vėjo apkrovą iki 60m/s, sniego apkrovą iki 1,4kn/m2.

B. Lankstus reguliavimas, kad tiktų skirtingiems stogams, reguliuojant aukštį.

C. Lengvas montavimas, supaprastinta konstrukcija gali būti lengvai montuojama, nereikia sudėtingų įrankių ar įgūdžių, taupant laiką ir pastangas.

Kabliukų sistema aprūpinta mažiau laikikliais, mažesnėmis konstrukcijos sąnaudomis ir mažesnėmis darbo sąnaudomis.
