Plytelių stogo kablio tvirtinimo sistema

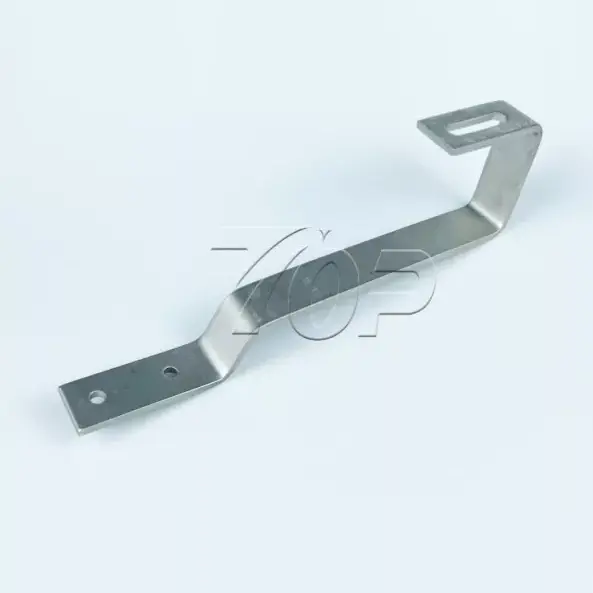

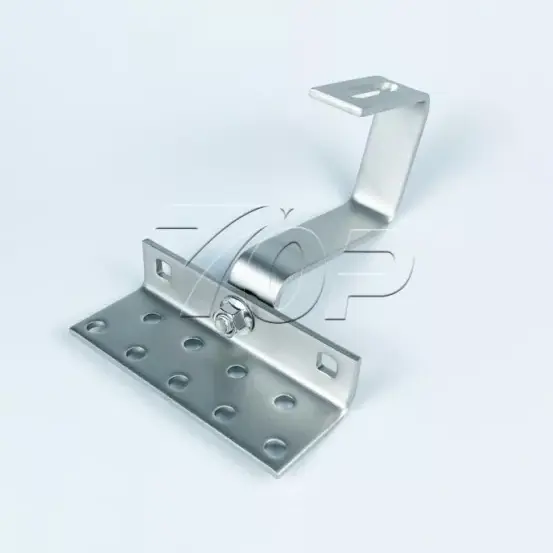

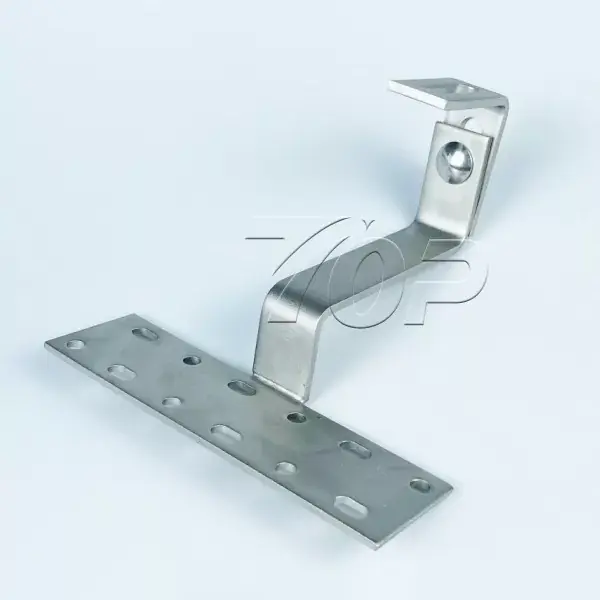

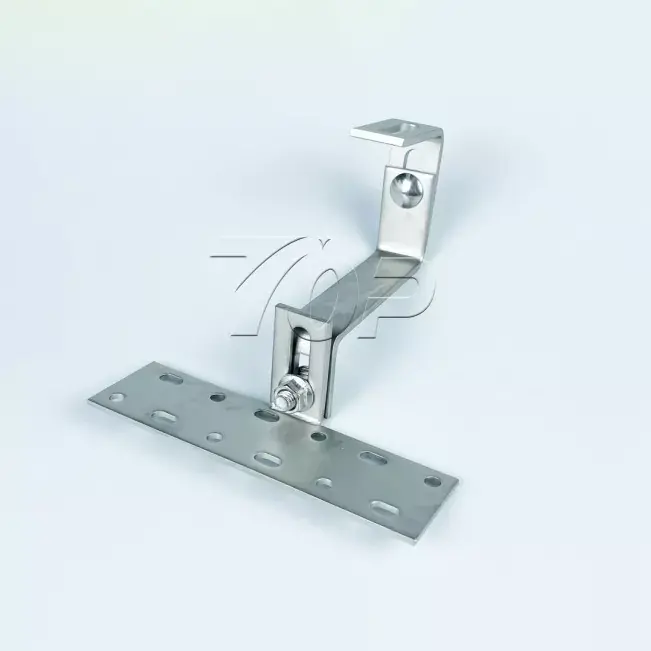

Ieškote patikimo Kinijos gamintojo ir tiekėjo? Daugiau neieškokite! Topfencesolar yra pirmaujanti gamykla, siūlanti aukštos kokybės čerpių stogo tvirtinimo sistemą. Topfencesolar stogo kablio konstrukcijos konstrukcija, dalies Nr.: TF-AHK-H12 yra dviejų aukščių reguliuojamo dizaino, nerūdijančio plieno storis 5 mm ilgis nuo 120-150 mm.

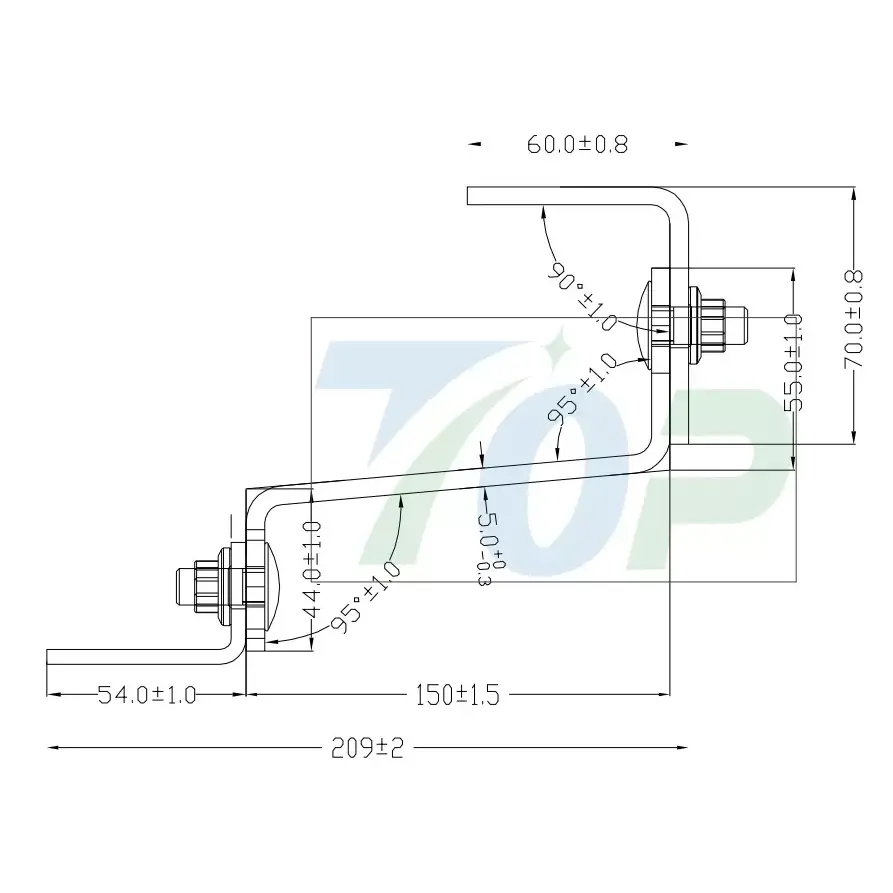

Techniniai reikalavimai:

1. Suvirinimo takai yra tolygiai tankūs, puikaus paviršiaus, be įpjovimų, įtrūkimų ar prapūtimo angos ir pan.

2. Sekcijos yra plokščios, be aštrių briaunų, aštrių kampų ar įbrėžimų ir pan.

3.Neidentifikuota tolerancija įgyvendinama pagal M laipsnį (GB/T 1804-2000).

4. Nėra stačiojo kampo ženklo.

5. Paviršiaus apdorojimas atliekamas pagal kliento reikalavimus.

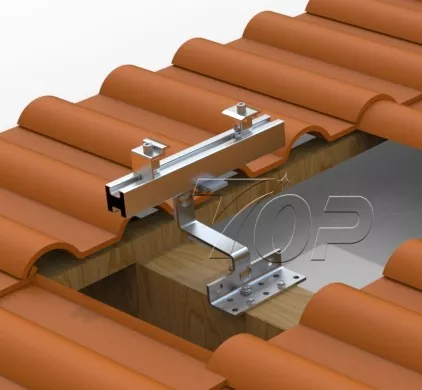

Skirtingai nuo tradicinio antžeminio montavimo, montavimo ant stogo sprendimas efektyviai padidina saulės energijos panaudojimo greitį. „Topfencesolar“ plytelių stogo kablio tvirtinimo sistema yra populiari naudojama gyvenamosiose ir komercinėse saulės elektrinėse. Sprendimas naudojant specialios formos kabliuką, suprojektuotą remiantis čerpiniu stogu, montuojant ant stogo medinės sijos, kablio korpuso lenkimo forma yra 100% neliečiamas klijavimas ant stogo, nepažeidžiant čerpių. Ir ši konstrukcija gali saugiai išlaikyti originalų stogą be prasiskverbimo į stogą ir sumažinti minimalią vandens nutekėjimo riziką.

Medžiaga:

„Topfencesolar“ čerpių stogo kablio tvirtinimo sistemos konstrukcijos daugiausia sudarytos iš nerūdijančio plieno, todėl mes išlaikome aukštą kokybę ir ilgaamžiškumą, naudodami daugiau nei 25 metus. Medžiaga yra SUS304 nerūdijantis plienas. Ir sistema, derinanti naudojant Al6005-T5 aliuminio bėgelius, stipriai palaiko saulės baterijas ant stogo.

Šio kablio bėgio paviršiaus apdorojimas: aliuminis su ≥15 μm anoduojančiu paviršiaus apdorojimu.

Našumas: išlaiko puikią aliuminio konstrukcijų antikorozinę savybę įvairiose religijose ir net sudėtingoje klimato aplinkoje.

Sertifikatai: Topfencesolar kablys atitinka SGS/CE/TUV, o gamybos kokybė atitinka SGS standartą.

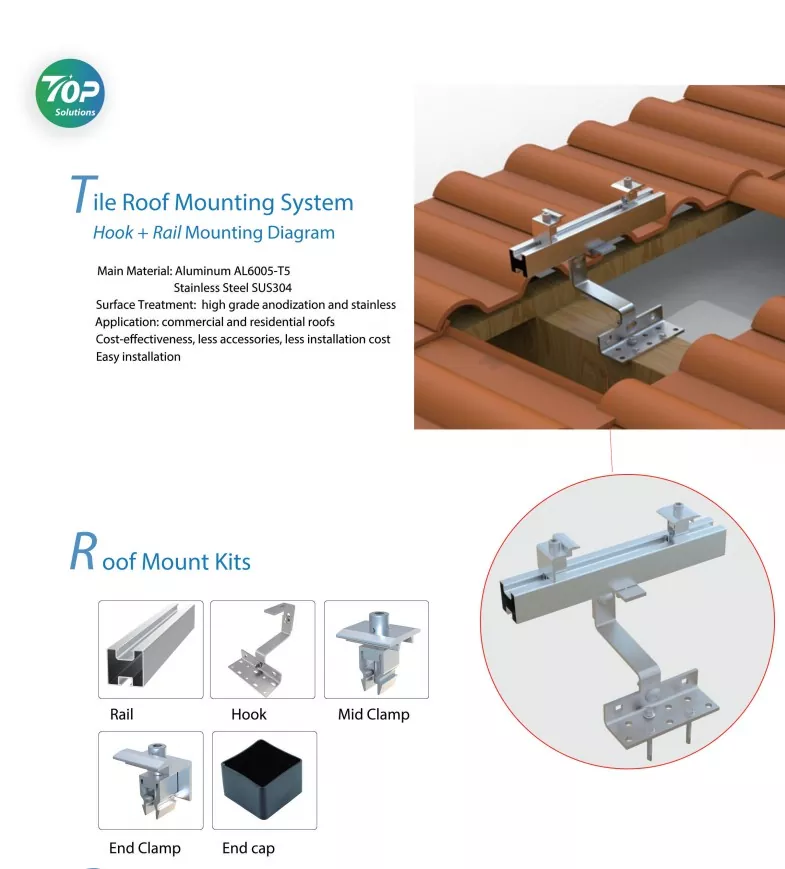

Čerpinio stogo kabliukų sudedamosios dalys:

Mirksi: guma

Kablio rankena: SUS304 plienas

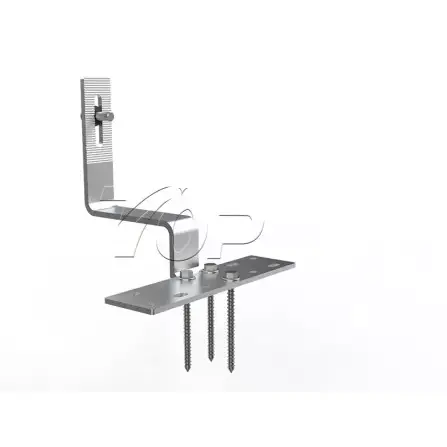

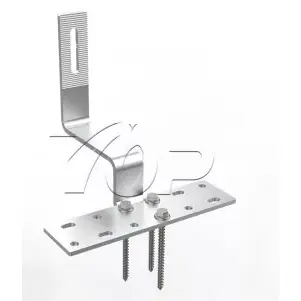

Tvirtinimo detalės: varžtai / savisriegis kaištis

Bėgio spaustukai: vidurinis spaustukas / galinis gnybtas

Privalumai:

Šio greito Topfencesolar stogo kabliukų montavimo pranašumai yra tai, kad jis greitai montuojamas su mažiausiomis sąnaudomis ir minimaliai keičia pradinę stogo konstrukciją. Taigi ši tvirtinimo su kabliu sistema pasižymi dideliu estetiniu patrauklumu, kad būtų galima susilieti su stogu.

Taip pat turime juodos spalvos variantų, kurie taip pat žinomi Europos rinkoje.

Taikymas tinka saulės kolektorių čerpinio stogo montavimo sistemai. Detaliame modelyje yra saulės čerpių stogo kablio tvirtinimo kronšteinai + aliuminio bėgelių tvirtinimas.

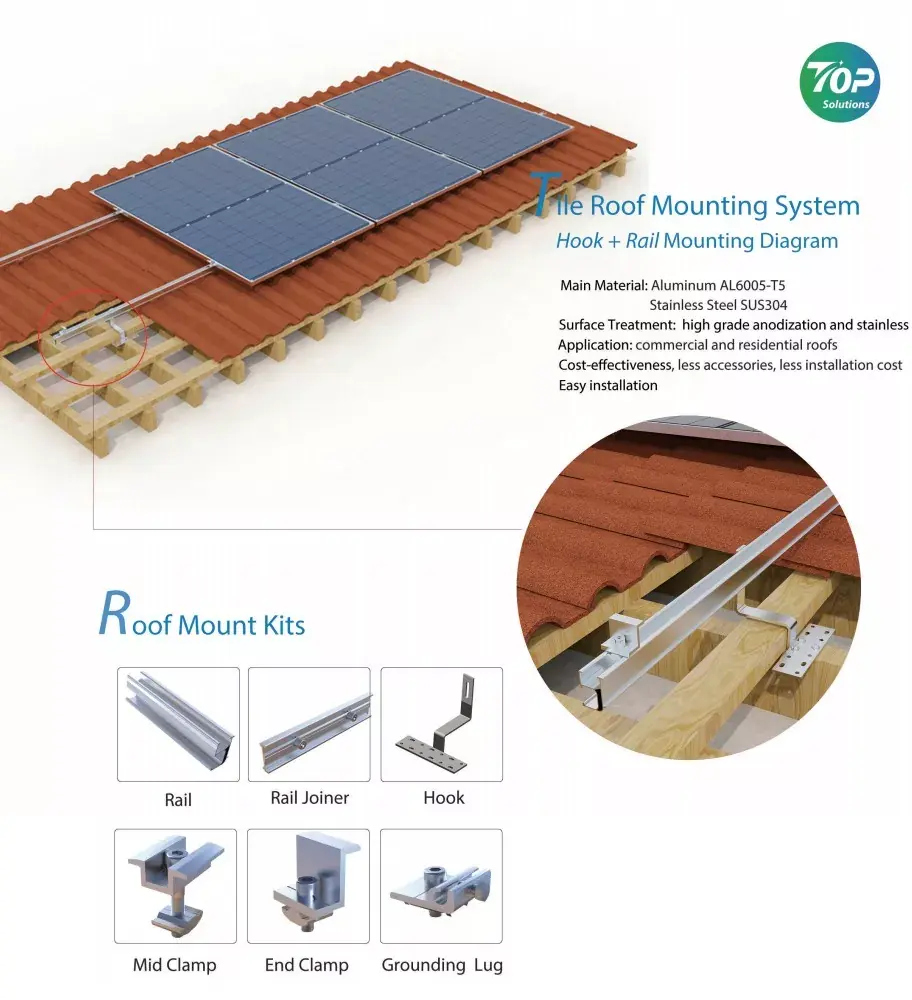

Diegimo žingsniai:

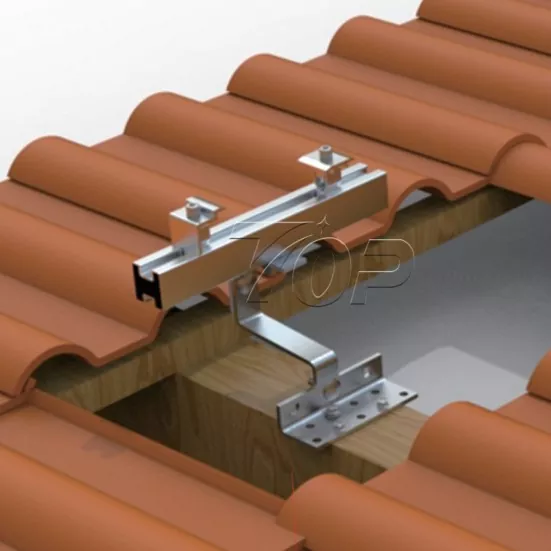

Pirmas žingsnis: Visa sistemos konstrukcija ant čerpinio stogo yra naudojant varžtus arba varžtus, pritvirtinančius bėgio kabliuką ant medinės stogo sijos.

Antras žingsnis: Montuojant Topfencesolar aliuminio bėgelius ant kabliukų, skirtingi bėgiai sujungiami su bėgių jungtimis.

Trečiasis žingsnis: Kai visi stogo kabliukai bus paruošti ir ant jų pritvirtinti aliuminio bėgiai, pasiruoškite montuoti saulės baterijas. Prieš montuodami PV plokštes, su Topfencesolar inžinierių komanda patvirtinkite plokščių masyvo išdėstymą, kad užbaigtumėte vertikalią arba kraštovaizdžio orientaciją. Tada sudėkite PV plokštes į 1 rwo su 4-14 ar daugiau plokščių po vieną komplektą arba dvi plokštes vienoje eilėje, 4-20 vienetų saulės baterijų vienoje kolonoje ant bėgių. Eilučių ir stulpelių plokščių kiekis priklauso nuo stogo dydžio ir į saulę nukreiptos pusės. Dėl profesionalių detalių, kaip suprojektuoti saulės kolektorių išdėstymą ant stogo ir kokios galios stogą būtų galima montuoti ant stogo, galite pasikonsultuoti su TOPrfence energetikos inžinierių komanda.

Ketvirtasis veiksmas: Saulės baterijų plokščių sujungimas ant aliuminio bėgių su Topfencesolar Mid-clmaps ir pabaiga End-clmaps, kad šios saulės baterijos būtų saugiai apsaugotos ant čerpinių stogų.

Veiksniai turi įtakos konstrukcijos projektavimui ir saulės kolektorių montavimui:

1. Stogo dydis – lemia galios pajėgumą, kokio dydžio galėtumėte įrengti savo pastatą.

2. Stogo tipas: skirtingi stogo tipai turi skirtingus montavimo sprendimus. Šlaitinio čerpinio stogo pasirinkimas kablius su bėgeliais yra vienas geriausių sprendimų, mažesnė kaina, didelis saulės baterijų atramos stiprumas ir lengva konstrukcija, užtikrinanti stogo svorio apkrovą. Bet kaip metaliniam stogui ar betoniniam stogui, reikia rinktis L pėdas + bėgių konstrukciją ar balasto sistemas ir tt Pasikonsultuokite su Topfencesolar inžinierių komanda.

3. Saulės kolektorių matmenys ir kiekvienos plokštės galia. Tai susiję su konstrukcijos svorio apkrova.

4. Vėjo greitis. Plytelių stogo tvirtinimo sistemos konstrukcija turi būti pakankamai stipri, kad atlaikytų vėją nuo 2 m/s iki 70 m/s (vidutinis vėjo greitis skaičiuojamas 3 sekundėmis).

5. Konstrukcijos medžiaga: šiuo metu montavimo konstrukcijose dažniausiai ir žinomiausias naudojamas plienas ir aliuminis, stogo konstrukcijai reikia pasirinkti lengvą medžiagą, todėl geriausia rinktis Almuminun. Iš Topfencesolar saulės aliuminio Al6005-T5 yra aukštesnės kokybės, o ne rinkoje.

Privalumai

1.Topfencesolar suprojektuoti šlaitinių čerpių stogo kabliukai saulės energijos montavimo sistemai yra lengvai montuojami, mažiau laikiklių, greitas montavimas.

2.Mūsų stogo kabliukų rinkiniai turi aukštos kokybės anodavimo procesą ir nerūdijančio paviršiaus apdorojimą. Palaiko ilgalaikį naudojimą.

3. Optimizuotas mažiau priedų dizainas yra mažesnė kaina. Aikštelėse tiesiog reikia mažiau montavimo darbų, kad būtų sumažintos įrengimo išlaidos.

4.Topfencesolar turi įvairių tipų kabliukų parinkčių atramą, reguliuojamą įvairiems čerpių stogams padengti ir padengti Vokietiją, Lenkiją, Austriją, Ispaniją arba Japoniją, Indoneziją ir kt. Rinkas.

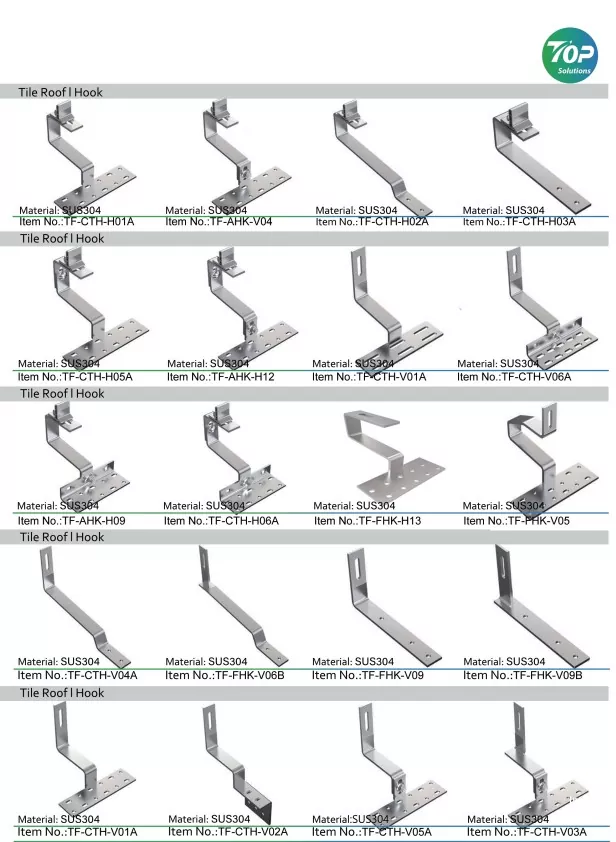

Daugiau įvairių formų ir tipų kabliukų pasirinkimų:
